Gewindesteigung M8 & Regelgewinde erklärt
Die Gewindesteigung ist ein zentrales Merkmal metrischer Gewinde und entscheidet darüber, ob Schrauben perfekt passen oder nicht. Besonders häufig werden Regelgewinde wie M4, M5, M6, M7, M8, M10 und M12 verwendet. Dabei spielt die Steigung, also der Abstand zwischen zwei Gewindegängen, eine entscheidende Rolle. Wer Gewinde korrekt bestimmen oder messen möchte, benötigt ein grundlegendes Verständnis dieser Werte. In diesem Ratgeber erfährst du alle wichtigen Details zur Gewindesteigung von Regelgewinden – inklusive Tabelle, Messmethoden und Praxiswissen rund um die beliebte Gewindesteigung M8.
Das Wichtigste in Kürze
- Die Gewindesteigung ist der Abstand zwischen zwei Gewindegängen in Millimetern
- Regelgewinde sind Standardgewinde mit fest definierten Steigungen
- M8 hat eine typische Regelgewinde-Steigung von 1,25 mm
- Ein Messschieber ist das beste Werkzeug zur Bestimmung der Steigung
- Wichtige Größen wie M4 bis M12 haben genormte Standardwerte
Was ist die Gewindesteigung bei Regelgewinden?
Die Gewindesteigung ist der Abstand zwischen zwei Gewindegängen und wird in Millimetern gemessen. Sie bestimmt, wie schnell sich eine Schraube pro Umdrehung in ein Gewinde bewegt.
Was bedeutet Gewindesteigung bei Regelgewinden?
Die Gewindesteigung beschreibt den Abstand zwischen zwei aufeinanderfolgenden Gewindegängen. Dieser Abstand wird in Millimetern angegeben. Bei metrischen Gewinden ist dieser Wert genormt. Das bedeutet, jede Gewindegröße hat eine festgelegte Steigung.
Dadurch sind Schrauben und Muttern kompatibel. Regelgewinde sind die Standardausführung. Sie werden in den meisten Anwendungen genutzt. Im Gegensatz dazu stehen Feingewinde mit kleinerer Steigung. Diese werden für spezielle Anwendungen eingesetzt. Die Gewindesteigung beeinflusst die Kraftübertragung. Außerdem bestimmt sie die Geschwindigkeit beim Einschrauben.
Unterschied zwischen Regelgewinde und Feingewinde
Bei metrischen Gewinden wird grundsätzlich zwischen Regelgewinde und Feingewinde unterschieden. Das Hauptmerkmal ist die Gewindesteigung. Regelgewinde haben größere Steigungen. Dadurch lassen sie sich schneller montieren. Feingewinde hingegen besitzen kleinere Abstände.
Sie bieten mehr Präzision und höhere Festigkeit. Regelgewinde sind robuster gegenüber Schmutz. Deshalb werden sie im Alltag häufiger eingesetzt. Feingewinde kommen eher in der Feinmechanik vor. Auch im Maschinenbau werden sie genutzt. Die Wahl hängt immer vom Einsatzzweck ab.
Gewindesteigung messen – so funktioniert es

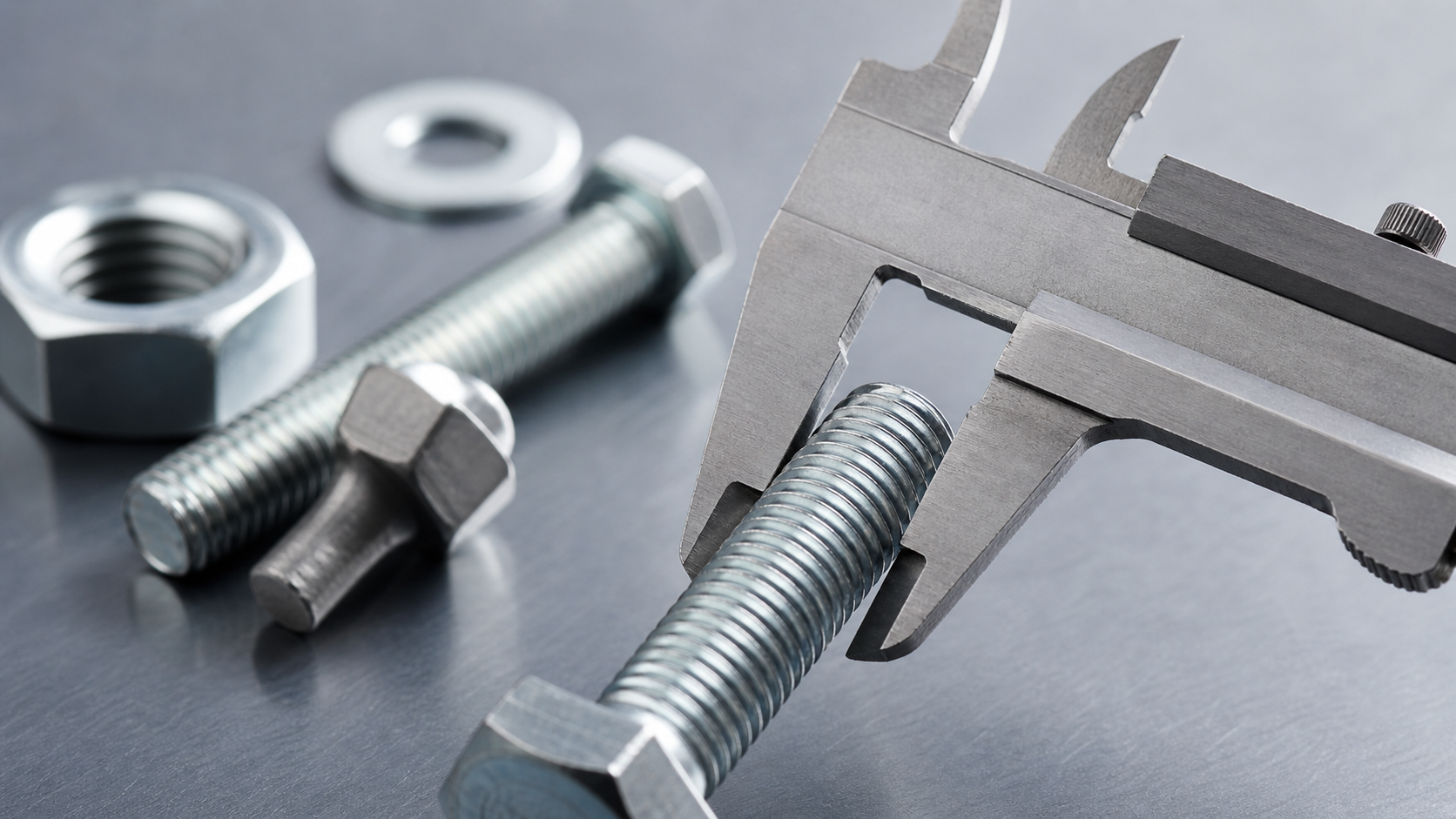

Um ein Gewinde korrekt zu bestimmen, muss die Gewindesteigung gemessen werden. Dafür eignet sich am besten ein Messschieber. Man misst den Abstand zwischen zwei Gewindegängen. Wichtig ist eine präzise Messung. Schon kleine Abweichungen führen zu falschen Ergebnissen.
Alternativ kann eine Gewindelehre verwendet werden. Diese ist speziell für Gewinde ausgelegt. Die Messung sollte mehrfach erfolgen. So lassen sich Fehler vermeiden. Besonders bei gebrauchten Schrauben ist Genauigkeit wichtig.
Gewindesteigung M4, M5, M6, M7, M8, M10 und M12 im Überblick
Die wichtigsten Regelgewindegrößen haben feste Steigungen. Diese Werte sind standardisiert. Dadurch sind sie weltweit kompatibel. Besonders häufig werden folgende Größen verwendet:
| Gewindegröße | Steigung (mm) |
|---|---|
| M4 | 0,70 |
| M5 | 0,80 |
| M6 | 1,00 |
| M7 | 1,00 |
| M8 | 1,25 |
| M10 | 1,50 |
| M12 | 1,75 |
Diese Werte sind entscheidend für die richtige Auswahl von Schrauben. Besonders die Gewindesteigung M8 wird häufig verwendet. Sie gilt als Standard im Maschinenbau. Auch im Heimwerkerbereich ist sie weit verbreitet.

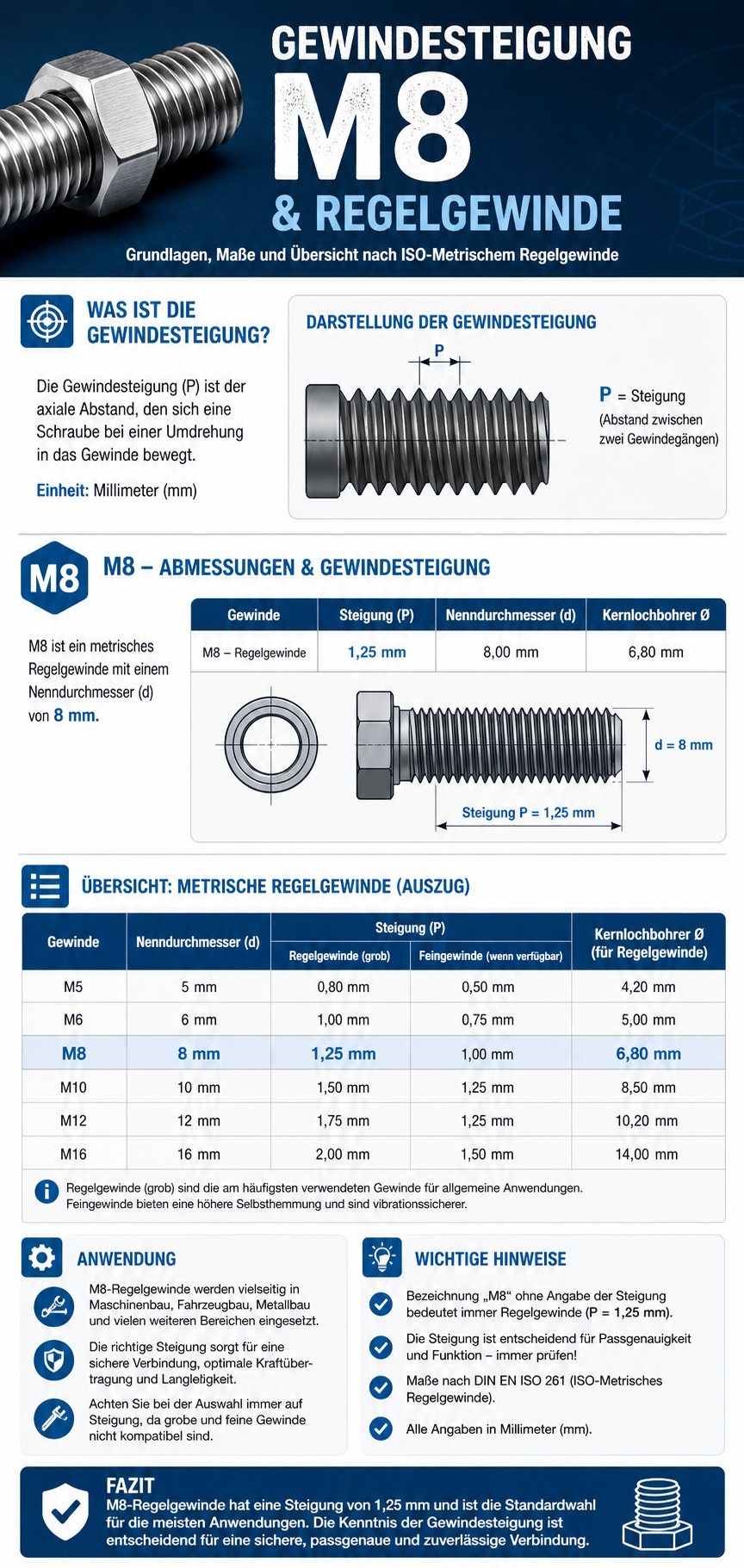

Gewindesteigung M8 im Detail erklärt
Die Gewindesteigung M8 beträgt bei Regelgewinde 1,25 mm. Das bedeutet, dass sich die Schraube bei einer Umdrehung um 1,25 mm bewegt. Diese Steigung bietet eine gute Balance.
Sie kombiniert Stabilität mit schneller Montage. Deshalb ist M8 sehr beliebt. In vielen Anwendungen ist sie Standard. Dazu zählen Maschinen, Möbel und Fahrzeuge. Auch bei Reparaturen wird sie oft genutzt. Die Kombination aus Durchmesser und Steigung sorgt für hohe Belastbarkeit. Gleichzeitig bleibt die Handhabung einfach.
Gewindesteigung Tabelle für metrische Regelgewinde
Die folgende Tabelle zeigt alle relevanten Steigungen von M1 bis M60:
| Gewinde Größe | Steigung (mm) |
|---|---|
| M1 | 0,25 |
| M1.2 | 0,25 |
| M1.4 | 0,30 |
| M1.6 | 0,35 |
| M1.7 | 0,35 |
| M1.8 | 0,35 |
| M2 | 0,40 |
| M2.3 | 0,40 |
| M2.5 | 0,45 |
| M2.6 | 0,45 |
| M3 | 0,50 |
| M3.5 | 0,60 |
| M4 | 0,70 |
| M5 | 0,80 |
| M6 | 1,00 |
| M7 | 1,00 |
| M8 | 1,25 |
| M9 | 1,25 |
| M10 | 1,50 |
| M11 | 1,50 |
| M12 | 1,75 |
| M14 | 2,00 |
| M16 | 2,00 |
| M18 | 2,50 |
| M20 | 2,50 |
| M22 | 2,50 |
| M24 | 3,00 |
| M27 | 3,00 |
| M30 | 3,50 |
| M33 | 3,50 |
| M36 | 4,00 |
| M39 | 4,00 |
| M42 | 4,50 |
| M45 | 4,50 |
| M48 | 5,00 |
| M52 | 5,00 |
| M56 | 5,50 |
| M60 | 5,50 |
Praxisblick: Warum die richtige Gewindesteigung entscheidend ist
Ein oft unterschätzter Faktor ist die falsche Gewindesteigung im Alltag. Viele Probleme entstehen durch minimal falsche Maße. Schrauben greifen nicht richtig. Gewinde werden beschädigt. Im schlimmsten Fall entstehen Sicherheitsrisiken. Besonders im Maschinenbau ist Präzision entscheidend.
Auch im Heimwerkerbereich spart die richtige Wahl Zeit und Geld. Ein interessanter Blickwinkel ist die Materialbelastung. Größere Steigungen verteilen Kräfte anders als feine. Dadurch beeinflusst die Steigung die Lebensdauer von Bauteilen. Wer dies versteht, arbeitet deutlich effizienter.
Kernlochbohrung für M8: Den richtigen Bohrer wählen
Damit die Gewindesteigung M8 beim Schneiden eines Innengewindes perfekt greift, ist das exakte Kernloch entscheidend. Für ein Standard-Regelgewinde mit der Steigung von 1,25 mm benötigen Sie eine Kernlochbohrung von genau 6,8 mm Durchmesser. Ein zu kleines Loch kann dazu führen, dass der Gewindebohrer bricht, während ein zu großes Loch die Stabilität der Verbindung schwächt. Nutzen Sie beim Bohren idealerweise Schneidöl, um die Reibung zu reduzieren und saubere Flanken für das M8-Gewinde zu erzeugen.
M8 Regelgewinde vs. Feingewinde: Vorteile im Überblick
In der Werkstatt wird oft zwischen dem metrischen Regelgewinde und dem Feingewinde unterschieden. Während die Standard-Gewindesteigung M8 bei 1,25 mm liegt, weisen Feingewinde (oft als M8x1,0 bezeichnet) eine geringere Steigung auf. Der Vorteil eines feineren Gewindes liegt in der höheren Selbsthemmung, wodurch sich die Verschraubung bei Vibrationen seltener löst. Zudem lassen sich M8-Feingewinde präziser justieren, was sie ideal für feinmechanische Anwendungen macht.
Technische Normen und Flankenwinkel nach DIN 13-1
Die Gewindesteigung M8 ist nach der Norm DIN 13-1 für metrische ISO-Gewinde festgelegt. Ein wesentliches Merkmal dieses Spitzgewindes ist der Flankenwinkel von 60° Grad, der für eine optimale Kraftverteilung sorgt. Wenn Sie die Steigung selbst bestimmen möchten, messen Sie den Abstand zwischen zwei aufeinanderfolgenden Gewindespitzen – bei einer Standard-M8-Schraube beträgt dieser exakt 1,25 mm. Die Einhaltung dieser Toleranzen garantiert die Kompatibilität zwischen Muttern und Schrauben verschiedener Hersteller.
Fazit
Die Gewindesteigung bei Regelgewinden ist ein entscheidender Faktor für Funktion und Sicherheit. Besonders Größen wie M4 bis M12 spielen im Alltag eine große Rolle. Die Gewindesteigung M8 ist dabei einer der wichtigsten Standards. Mit dem richtigen Wissen und einem Messschieber lassen sich Gewinde schnell bestimmen. Wer die Unterschiede kennt, vermeidet Fehler und spart Zeit. So gelingt jede Schraubverbindung präzise und zuverlässig.
FAQ
Wie groß ist die Standard-Gewindesteigung bei M8?
Die Standard-Steigung für ein metrisches M8-Regelgewinde beträgt genau 1,25 mm. Dieser Wert gibt an, welchen Weg die Schraube bei einer vollständigen Umdrehung zurücklegt.
Welchen Kernlochbohrer brauche ich für ein M8 Gewinde?
Für ein M8-Regelgewinde müssen Sie ein Kernloch mit einem Durchmesser von 6,8 mm vorbohren. Diese Maße stellen sicher, dass das Gewinde später stabil und belastbar ist.
Was ist der Unterschied zwischen M8 und M8x1,0?
M8 bezeichnet das Standard-Regelgewinde mit einer Steigung von 1,25 mm. M8x1,0 ist hingegen ein Feingewinde mit einer reduzierten Steigung von nur 1,0 mm.
Welchen Flankenwinkel hat ein M8 Gewinde?
Wie alle metrischen ISO-Gewinde besitzt auch das M8-Gewinde einen Flankenwinkel von exakt 60°. Dieser Winkel ist entscheidend für die Passgenauigkeit und Kraftübertragung.
Welche Schlüsselweite wird für M8 Schrauben benötigt?
Für Sechskantschrauben der Größe M8 wird standardmäßig ein 13 mm Schlüssel oder eine entsprechende Nuss verwendet. In einigen ISO-Normen kann die Schlüsselweite jedoch abweichen.
Warum löst sich ein M8 Feingewinde seltener von selbst?
Feingewinde haben aufgrund der geringeren Steigung eine höhere Selbsthemmung als Regelgewinde. Dies verhindert das selbstständige Aufdrehen der Mutter bei Erschütterungen oder Vibrationen.
Wie messe ich die Gewindesteigung M8 ohne Tabelle?
Verwenden Sie am besten einen Messschieber oder eine Gewindelehre, um den Abstand zwischen zwei Gewindespitzen zu ermitteln. Bei M8 sollte dieser Abstand im Standardfall genau 1,25 mm betragen.
Ist M8 immer das gleiche Gewinde?
Nein, es wird zwischen Regelgewinde (1,25 mm Steigung) und verschiedenen Feingewinden (z. B. 0,75 oder 1,0 mm) unterschieden. Ohne Zusatzangabe meint M8 jedoch immer das Regelgewinde.
Was passiert, wenn das Kernloch für M8 zu groß gebohrt wird?
Ein zu großes Loch führt dazu, dass die Gewindegänge nicht tief genug geschnitten werden. Dadurch sinkt die Tragfähigkeit massiv und die Schraube kann bei Belastung ausreißen.
Welche DIN-Norm regelt das M8 Gewinde?
Die Abmaße und Toleranzen für das metrische M8-Gewinde sind primär in der DIN 13-1 festgelegt. Diese Norm definiert weltweit gültige Standards für Passgenauigkeit und Qualität.
