Schlüsselweite richtig bestimmen: SW bei Schrauben und Muttern

Die Schlüsselweite (SW) ist eine der wichtigsten Angaben bei Schrauben und Muttern. Sie bestimmt, welches Werkzeug du benötigst, um eine Verbindung sicher zu lösen oder anzuziehen. Dabei wird oft ein entscheidender Fehler gemacht: Viele verwechseln die Schlüsselweite mit dem Gewindedurchmesser. Genau hier entstehen Probleme in der Praxis.

Das Wichtigste in Kürze

• Die Schlüsselweite beschreibt den Abstand zwischen zwei parallelen Flächen am Schraubenkopf oder an der Mutter
• Sie bestimmt direkt die passende Werkzeuggröße
• Sie ist nicht identisch mit dem Gewindedurchmesser
• Metrische Sechskantschrauben haben genormte, aber teilweise abweichende Größen
• Besonders bei M10 bis M14 treten Unterschiede zwischen DIN- und ISO-Normen auf

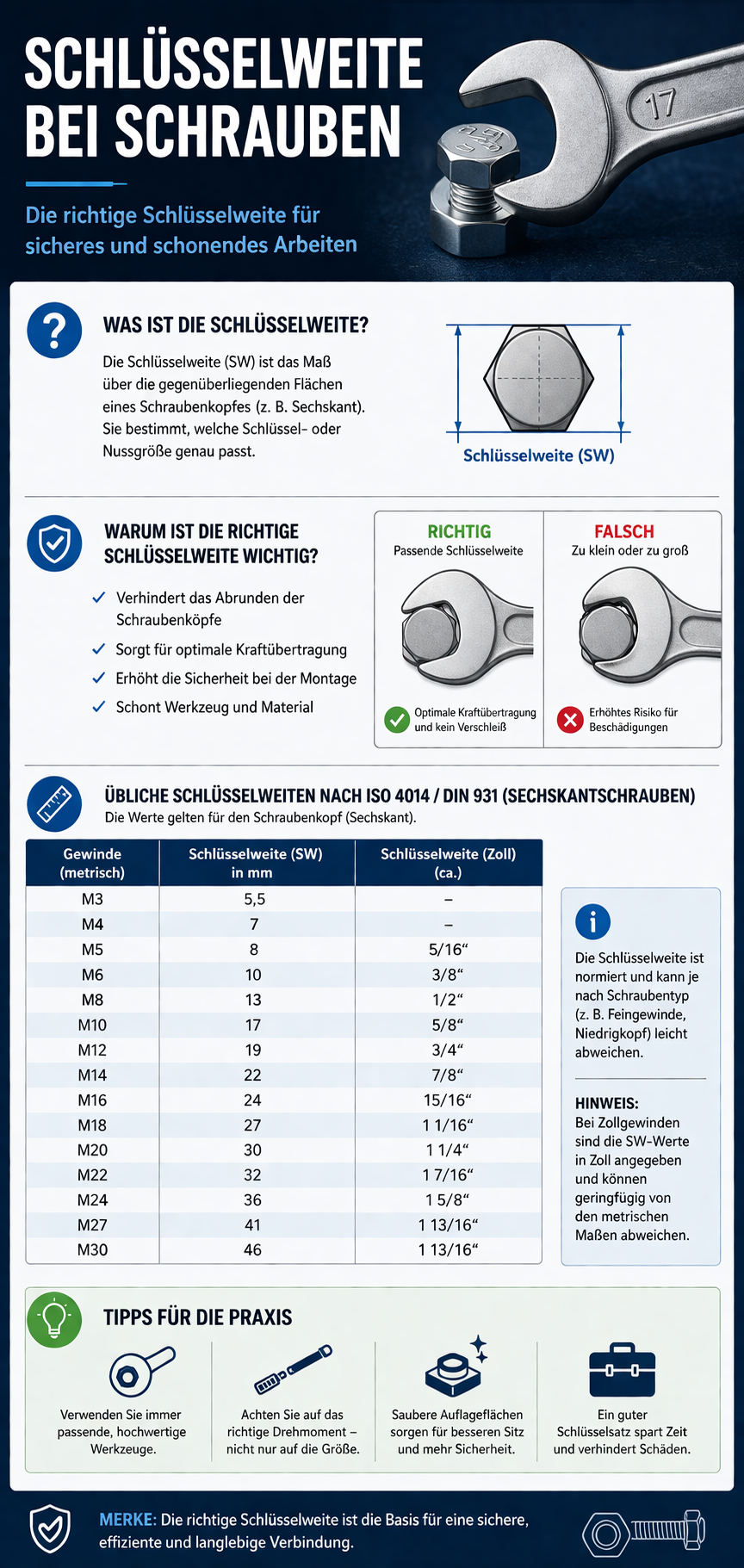

Was bedeutet die Schlüsselweite bei Schrauben?

Die Schlüsselweite (SW) gibt den Abstand zwischen zwei parallelen Flächen eines Schraubenkopfes oder einer Mutter an und bestimmt, welche Werkzeuggröße benötigt wird.

Was ist die Schlüsselweite (SW) genau?

Die Schlüsselweite ist ein Maß, das im technischen Bereich eine zentrale Rolle spielt. Sie beschreibt den Abstand zwischen zwei gegenüberliegenden, parallelen Flächen eines Schraubenkopfes oder einer Mutter. Dieses Maß ist entscheidend, weil es direkt bestimmt, welcher Schraubenschlüssel oder Steckschlüssel passt. Viele Anwender gehen fälschlicherweise davon aus, dass die Schlüsselweite dem Durchmesser der Schraube entspricht.

Das ist jedoch nicht korrekt. Der Gewindedurchmesser beschreibt nur die Größe des Gewindes, während die Schlüsselweite das Werkzeugmaß definiert. Besonders bei Sechskantschrauben ist die SW standardisiert. Dennoch können Unterschiede auftreten. Diese hängen von Normen und Herstellungsrichtlinien ab. Deshalb lohnt sich immer ein genauer Blick.

Unterschiede durch DIN- und ISO-Normen

Normen sorgen für Einheitlichkeit, doch sie sind nicht immer identisch. Im Bereich der Schrauben spielen DIN- und ISO-Normen eine wichtige Rolle. Beide definieren Maße und Toleranzen. Allerdings unterscheiden sie sich teilweise in Details. Besonders auffällig sind die Unterschiede bei mittleren Größen wie M10, M12 und M14. Hier können verschiedene Schlüsselweiten existieren.

Ein Beispiel ist M10, das sowohl mit 16 mm als auch mit 17 mm vorkommt. Diese Unterschiede entstehen durch unterschiedliche Normreihen. Für Anwender bedeutet das mehr Aufmerksamkeit. Es ist wichtig, die genaue Ausführung der Schraube zu prüfen. Nur so lässt sich das passende Werkzeug wählen.

Wichtige Hinweise zur richtigen Anwendung

Die Schlüsselweite wird häufig falsch interpretiert. Deshalb ist ein grundlegendes Verständnis entscheidend. Erstens ist die SW nicht der Gewindedurchmesser. Zweitens beschreibt sie ausschließlich die Werkzeuggröße. Drittens gilt sie nur für bestimmte Schraubentypen.

Bei Innensechskant- oder Torx-Schrauben wird ein anderes Maßsystem verwendet. Hier zählt nicht die Außenfläche, sondern die Innenform. Ein weiterer wichtiger Punkt ist die Passgenauigkeit. Ein zu großer Schlüssel kann die Schraube beschädigen. Ein zu kleiner passt nicht. Daher sollte immer exakt die passende Größe verwendet werden. Das erhöht die Sicherheit und verhindert Materialschäden.

Der wichtigste Merksatz für die Praxis

Als Gedächtnisstütze taugen häufige Größen nur, wenn die Normausführung bekannt ist. Bei M10, M12 und M14 wird vor dem Ansetzen gemessen, weil ältere DIN- und entsprechende ISO-Ausführungen unterschiedliche Schlüsselweiten besitzen können.

Wer diese Werte verinnerlicht, arbeitet deutlich effizienter. Dennoch ersetzt der Merksatz keine Prüfung. Gerade bei kritischen Anwendungen sollte immer nachgemessen werden. So lassen sich Fehler vermeiden. Gleichzeitig steigt die Präzision bei Montagearbeiten.

Praxisbeispiel aus Werkstatt und Montage

Bei einer üblichen M8-Sechskantschraube ist SW 13 verbreitet. Bei mittleren Größen reicht die Gewindebezeichnung allein dagegen nicht aus: Norm, Produktform und das konkrete Bauteil werden geprüft.

Diese Abweichung hängt von der Norm ab. In der Praxis führt das oft zu Verwirrung. Deshalb ist es sinnvoll, beide Schlüsselgrößen griffbereit zu haben. Besonders in Werkstätten ist das üblich. So lassen sich Verzögerungen vermeiden. Außerdem erhöht sich die Effizienz bei der Arbeit.

Anleitung: Schlüsselweite bei beschädigten Schrauben korrekt messen

Wenn die Prägung auf dem Werkzeug fehlt oder der Schraubenkopf abgenutzt ist, müssen Sie die Schlüsselweite manuell ermitteln. Verwenden Sie hierfür idealerweise einen Messschieber, um den parallelen Abstand zwischen den beiden gegenüberliegenden Flächen des Sechskants zu messen.

Setzen Sie die Messschenkel fest an die flachen Seiten an – messen Sie niemals über die Ecken (Eckmaß), da dies zu falschen Werten führt. Falls der Kopf bereits stark „rundgedreht“ ist, empfiehlt sich ein spezieller Mutternausdreher, dessen Schlüsselweite geringfügig kleiner ist, um wieder Griff zu finden.

Eine präzise Messung verhindert, dass Sie durch ein zu großes Werkzeug das Material weiter deformieren und die Verbindung unlösbar machen.

Unterschätzte Perspektive: Warum die Schlüsselweite entscheidend für Sicherheit ist

Ein oft übersehener Aspekt ist die Sicherheitsrelevanz der Schlüsselweite. Eine falsch gewählte Schlüsselgröße kann nicht nur die Schraube beschädigen. Sie kann auch zu Verletzungen führen. Wenn ein Werkzeug abrutscht, entsteht ein hohes Risiko.

Besonders bei fest sitzenden Schrauben ist die Belastung groß. Auch beeinflusst die Schlüsselweite die Kraftübertragung. Eine optimale Passung sorgt für maximale Effizienz. Gleichzeitig wird der Verschleiß reduziert. Auch im Maschinenbau spielt das eine Rolle. Hier können falsche Werkzeuge zu Materialermüdung führen. Deshalb ist die richtige Schlüsselweite nicht nur praktisch, sondern sicherheitsrelevant.

Gewindegröße, Schlüsselweite und Eckmaß auseinanderhalten

Die Angabe M10 beschreibt den Nenndurchmesser des metrischen Gewindes. Sie sagt nicht allein, welcher Schlüssel passt. Die Schlüsselweite ist der Abstand zwischen zwei gegenüberliegenden parallelen Flächen des Sechskants. Das Eckmaß läuft über zwei gegenüberliegende Ecken und ist größer. Wer schräg über die Ecken misst, liest daher einen falschen Wert ab.

Begriff	Messstelle	Wofür er gebraucht wird
Gewindegröße	Nenndurchmesser des Gewindes, etwa M10	Schraube, Mutter, Steigung und Bohrung zuordnen
Schlüsselweite SW	zwischen parallelen Sechskantflächen	Maulschlüssel, Ringschlüssel oder Stecknuss wählen
Eckmaß	über gegenüberliegende Ecken	Bauraum und Senkung beurteilen, nicht Werkzeugweite

Gemessen wird mit dem Messschieber dicht an sauberen, unbeschädigten Flächen. Farbe, Rost und Grate verfälschen das Ergebnis. Bei einem bereits rundgedrehten Kopf wird eine intakte Mutter derselben Verbindung oder die Produktkennzeichnung herangezogen.

Warum M10 nicht automatisch SW 17 bedeutet

Historische DIN-Bauteile und aktuelle ISO-Ausführungen können bei derselben Gewindegröße verschiedene Sechskantmaße besitzen. Für Sechskantschrauben beschreibt ISO 4014:2022 aktuelle Abmessungen im Bereich M1,6 bis M64; für normale Sechskantmuttern gilt ISO 4032:2023 im Bereich M5 bis M39. Die Normnummer des konkreten Verbindungselements ist deshalb aussagekräftiger als eine lose Faustregel.

Gewinde	häufige ältere DIN-Ausführung	häufige ISO-Ausführung	Praxis
M6	SW 10	SW 10	meist eindeutig
M8	SW 13	SW 13	meist eindeutig
M10	SW 17	SW 16	vorher messen
M12	SW 19	SW 18	vorher messen
M14	SW 22	SW 21	vorher messen

Die offiziellen Übersichten zu ISO 4014:2022 für Sechskantschrauben und ISO 4032:2023 für Sechskantmuttern zeigen den aktuellen Ausgabestand. Bei sicherheitsrelevanten Verbindungen gelten Zeichnung, Stückliste, Herstellerangabe und die dort bezeichnete Norm. Eine Tabelle aus dem Internet ersetzt diese Zuordnung nicht.

Das Werkzeug muss an den Flanken tragen

Ein zu großer Maulschlüssel berührt den Sechskant nahe den Ecken. Unter Last steigt dort die Flächenpressung, und der Kopf wird rund. Ein passender Ringschlüssel oder eine Sechskant-Stecknuss umschließt das Bauteil besser. Zwölfkantnüsse erleichtern das Ansetzen bei engem Schwenkwinkel, übertragen hohe Kräfte an beschädigten Sechskanten aber ungünstiger als eine passende Sechskantnuss.

• Schlüsselweite vor hoher Belastung messen
• Werkzeug vollständig und gerade aufsetzen
• keine Zollnuss auf metrischem Sechskant erzwingen
• Verschmutzung und Lack zuerst entfernen
• beschädigte Schlüssel und Nüsse aussortieren
• Drehmoment mit freigegebenem Werkzeug aufbringen

Die Schlüsselweite legt nur die Werkzeuggröße fest. Das zulässige Anzugsmoment hängt unter anderem von Festigkeitsklasse, Gewinde, Reibung, Beschichtung und Verbindung ab. Dazu passt der Ratgeber Anzugsmoment bei Feingewinde. Bei gemischten Systemen hilft der Vergleich Zollgewinde und metrisches Gewinde.

Sonderformen lassen sich nicht aus einer M-Tabelle ablesen

Neben normalen Sechskantschrauben existieren Flanschschrauben, Passschrauben, dünne Muttern, Sicherungsmuttern, Rohrverschraubungen und herstellerspezifische Köpfe. Zwei Bauteile mit M10-Gewinde dürfen daher verschiedene Schlüsselweiten haben, selbst wenn beide neu sind. Auch Mutternhöhe, Bund, Festigkeitsklasse und Beschichtung können unterschiedlich sein. Für Ersatz wird das vollständige Bauteil bezeichnet, nicht nur Gewinde und vermeintliche Schlüsselweite.

Bei Fahrrädern, Fahrzeugen und Maschinen kommen metrische, zöllige und proprietäre Größen nebeneinander vor. Eine Zollweite kann zufällig fast auf einen metrischen Sechskant passen. Unter Last zeigt sich das Spiel: Das Werkzeug kippt und drückt auf die Ecken. Wer keine Kennzeichnung findet, misst in Millimetern und Zoll, vergleicht die Spezifikation und prüft den Sitz von Hand, bevor Kraft aufgebracht wird.

Innen- und Außensechskant nicht verwechseln

Die Schlüsselweite eines Außensechskants bestimmt Maul-, Ring- oder Steckschlüssel. Bei einem Innensechskant bezeichnet die Werkzeuggröße dagegen die Breite des eingesetzten Sechskantschlüssels. Aus einem M8-Gewinde folgt auch hier keine feste Innensechskantgröße für jede Schraubenform. Senk-, Zylinder- und Linsenkopfschrauben können verschiedene Antriebe besitzen.

So prüfen Sie die Passung vor dem Lösen

1. Schmutz und lose Beschichtung entfernen, ohne die Flanken abzufeilen.
2. Werkzeug vollständig bis zum Anschlag aufsetzen.
3. Leichtes Spiel beurteilen; sichtbares Kippen spricht gegen die Größe.
4. Zunächst kontrolliert in Löserichtung belasten, ohne Verlängerungsrohr.
5. Bei beginnender Verformung stoppen und eine besser umschließende Nuss wählen.

Korrosion wird nicht durch mehr Hebelkraft kompensiert. Kriechöl, Einwirkzeit, kontrollierte Wärme und Gegenhalten kommen nur infrage, wenn Material, Umgebung und Herstellervorgaben es zulassen. In der Nähe von Kraftstoff, Gas, Dichtstoffen, Lagern oder beschichteten Bauteilen kann Wärme Schäden oder Brandgefahr erzeugen. Bei tragenden und sicherheitsrelevanten Verbindungen wird das Verfahren fachlich festgelegt.

Nach dem Ausbau wird ein beschädigter Schraubenkopf nicht wiederverwendet. Ersatzteil, Festigkeitsklasse, Oberflächenbehandlung und Norm müssen zur Verbindung passen. Ein Kopf mit passender SW allein beweist keine Gleichwertigkeit. Dieser Punkt verhindert einen häufigen Werkstattfehler: Ein Teil lässt sich zwar montieren, erfüllt aber die mechanische oder korrosive Anforderung im späteren Betrieb nicht.

Fazit

Die Schlüsselweite ist ein kleines Detail mit großer Wirkung. Sie entscheidet über die richtige Werkzeugwahl und beeinflusst die gesamte Montage. Standardwerte erleichtern den Alltag, doch Normabweichungen erfordern Aufmerksamkeit. Wer die wichtigsten Größen kennt und Unterschiede versteht, arbeitet schneller und sicherer. Besonders der Merksatz hilft im Alltag. Dennoch gilt: Im Zweifel immer prüfen. So vermeidest du Fehler und schützt Material sowie Werkzeuge.

---

Häufige Fragen

Was bedeutet SW bei einem Schraubenschlüssel?

SW steht für Schlüsselweite. Gemessen wird der Abstand zwischen zwei gegenüberliegenden parallelen Flächen eines Sechskants.

Ist die Schlüsselweite gleich der Gewindegröße?

Nein. M10 bezeichnet den Gewindenenndurchmesser; die zugehörige Schlüsselweite kann je nach Norm und Bauteilausführung beispielsweise 16 oder 17 Millimeter betragen.

Wie messe ich eine Schlüsselweite richtig?

Setzen Sie einen Messschieber quer zwischen zwei parallele, saubere Sechskantflächen. Messen Sie nicht diagonal über die Ecken.

Welche Schlüsselweite hat eine M10-Schraube?

Bei älteren DIN-Ausführungen ist SW 17 verbreitet, bei entsprechenden ISO-Ausführungen SW 16. Prüfen Sie Normkennzeichnung oder messen Sie das konkrete Teil.

Warum gibt es bei M12 die Schlüsselweiten 18 und 19?

Verschiedene Normreihen verwenden unterschiedliche Sechskantmaße. Ältere DIN-Ausführungen sind häufig SW 19, entsprechende ISO-Ausführungen SW 18.

Kann ich einen Zollschlüssel für eine metrische Mutter verwenden?

Nur wenn er tatsächlich spielfrei passt und für die Arbeit geeignet ist. Ein ähnliches Maß mit Spiel kann die Kanten beschädigen.

Ist eine Ringschlüssel- oder Stecknuss besser als ein Maulschlüssel?

Bei hoher Belastung umschließen Ring und passende Sechskantnuss den Kopf besser. Platz, Zugänglichkeit und Herstelleranweisung bestimmen die Werkzeugwahl.

Bestimmt die Schlüsselweite das Anzugsmoment?

Nein. Das Drehmoment folgt aus Verbindung, Festigkeitsklasse, Gewinde, Reibung, Beschichtung und Herstellervorgabe.
