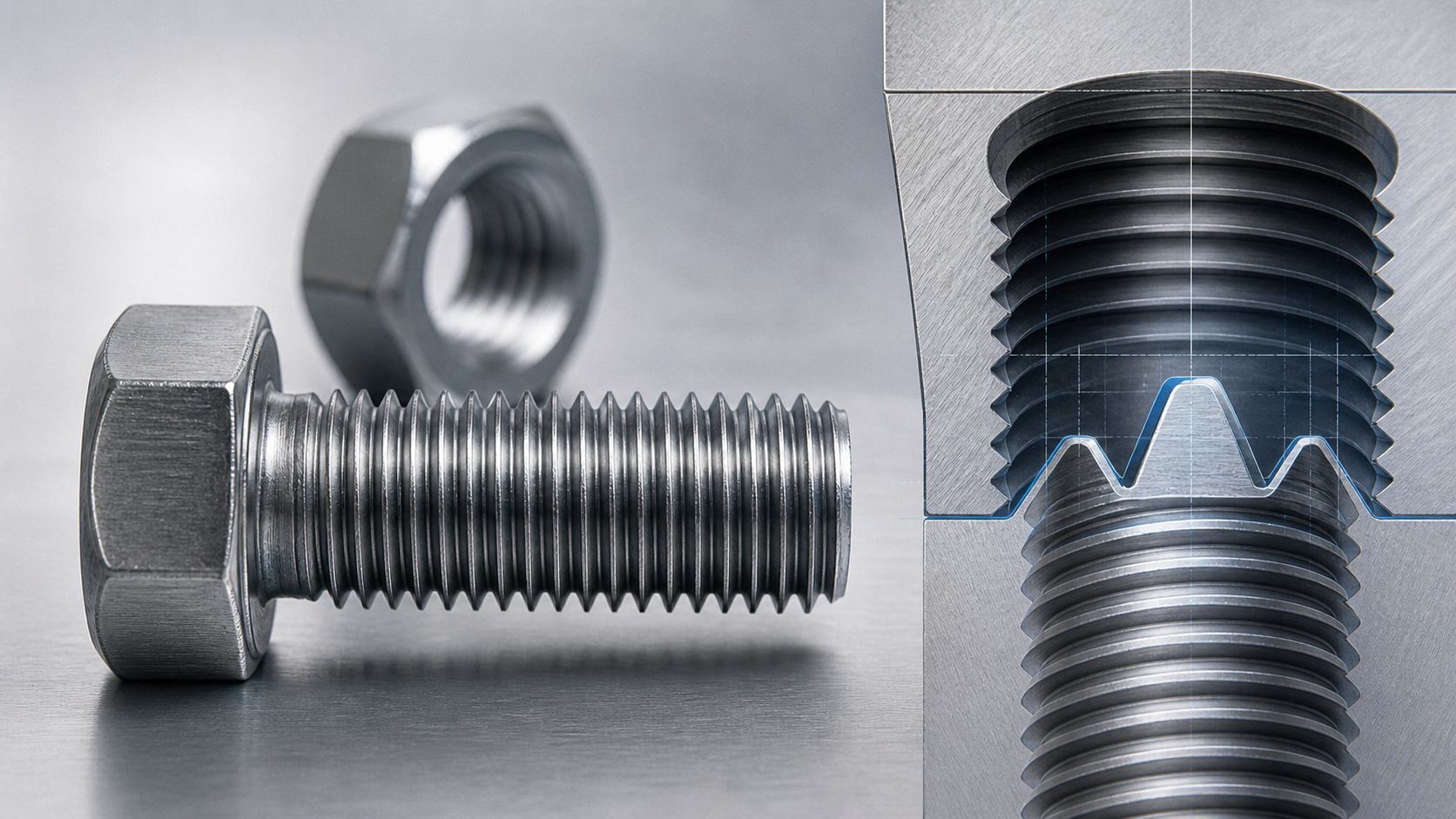

DIN 13 ISO Gewinde einfach erklärt

Das metrische ISO-Gewinde nach DIN 13 ist der weltweit wichtigste Standard für Schraubverbindungen im Maschinenbau und in der Industrie. Es zeichnet sich durch einen Flankenwinkel von 60° aus und definiert präzise Maße, Steigungen und Toleranzen. „T1“ meint in diesem Zusammenhang Teil 1 der DIN-13-Reihe und ist kein eigener Gewindetyp. Dieser Leitfaden erklärt alle relevanten Grundlagen, Kennzeichen und praktischen Anwendungen des DIN-13-Gewindes verständlich und vollständig.

Das Wichtigste in Kürze

• DIN 13 definiert das metrische ISO-Gewinde mit 60° Flankenwinkel
• Es gibt Regelgewinde und Feingewinde mit unterschiedlichen Steigungen
• DIN 13-1 nennt Regelgewinde mit Nenndurchmessern von 1 bis 68 mm
• Toleranzfelder wie 6g und 6h sichern Passgenauigkeit
• „T1“ steht für Teil 1 der Normenreihe

Was ist das metrische ISO-Gewinde nach DIN 13?

Das metrische ISO-Gewinde nach DIN 13 ist ein standardisiertes Schraubgewinde mit 60° Flankenwinkel, das Regel- und Feingewinde, definierte Durchmesser, Steigungen und Toleranzen umfasst und weltweit in Technik und Industrie eingesetzt wird.

Grundprinzip des metrischen ISO-Gewindes nach DIN 13

Das DIN-13-Gewinde basiert auf einem klar definierten geometrischen Grundprofil. Dieses Profil legt die Form der Gewindeflanken und deren Winkel exakt fest. Der Flankenwinkel beträgt dabei immer 60 Grad. Dadurch entsteht ein universell einsetzbares Gewinde mit hoher Stabilität. DIN 13-1 beschreibt Regelgewinde mit Nenndurchmessern von 1 bis 68 Millimetern.

Zusätzlich werden sowohl Regelgewinde als auch Feingewinde berücksichtigt. Regelgewinde sind die Standardvariante im Alltag. Feingewinde hingegen kommen bei speziellen Anforderungen zum Einsatz. Die Norm definiert außerdem Grenzmaße und Toleranzen. Diese sorgen für eine sichere Austauschbarkeit von Bauteilen. Dadurch können Schrauben und Muttern verschiedener Hersteller problemlos kombiniert werden.

Kennzeichen und Bezeichnung von DIN-13-Gewinden

Ein zentrales Merkmal ist die klare und einfache Kennzeichnung. Jedes metrische Gewinde beginnt mit dem Buchstaben „M“. Danach folgt der Nenndurchmesser in Millimetern. Ein Beispiel ist M8 oder M10. Wird zusätzlich die Steigung angegeben, handelt es sich meist um ein Feingewinde. Dann lautet die Bezeichnung zum Beispiel M10 x 1,25. Regelgewinde benötigen diese Zusatzangabe oft nicht.

Sie haben eine standardisierte, gröbere Steigung. Feingewinde besitzen dagegen kleinere Steigungen. Dadurch bieten sie eine höhere Belastbarkeit bei geringerem Platzbedarf. Die einheitliche Bezeichnung erleichtert Planung und Montage erheblich. Gleichzeitig reduziert sie Fehler bei der Auswahl von Verbindungselementen.

Regelgewinde und Feingewinde im Vergleich

Regelgewinde sind die am häufigsten verwendeten Gewindearten. Sie haben größere Steigungen und lassen sich schnell montieren. Daher sind sie ideal für Standardanwendungen im Maschinenbau. Feingewinde besitzen dagegen kleinere Steigungen und ermöglichen eine feinere axiale Verstellung je Umdrehung. Ob sie für eine Verbindung günstiger sind, hängt von Konstruktion, Werkstoff, Einschraublänge und Belastung ab. Sie sind nicht automatisch tragfähiger oder gegen Losdrehen gesichert.

Typische Steigungen und Gewindetabellen

Bezeichnungen metrischer ISO-Gewinde: Beispiele

Bezeichnung	Bedeutung	Prüffrage
M8	Metrisches Regelgewinde, Nenndurchmesser 8 mm	Welche Regelsteigung ist vorgesehen?
M10 × 1,5	Nenndurchmesser 10 mm, Steigung 1,5 mm	Regelgewinde oder ausdrücklich bezeichnete Variante?
M10 × 1,25	Nenndurchmesser 10 mm, Steigung 1,25 mm	Passt Schraube beziehungsweise Mutter zur feineren Steigung?
M10 × 1,5–6H	Innengewinde mit angegebenem Toleranzfeld	Ist die Gegenkomponente passend spezifiziert?

Die Beispiele erklären die Kennzeichnung, ersetzen jedoch keine vollständige Maß- oder Werkzeugtabelle. Für Bohrer, Durchgangslöcher, Schlüsselweiten und Mutternhöhen sind jeweils die passenden Angaben der Werkzeug- und Produktnormen erforderlich.

Toleranzen und Passungen im DIN-13-System

Toleranzen sind entscheidend für die Funktion eines Gewindes. Sie bestimmen, wie gut Schraube und Mutter zusammenpassen. Im DIN-13-System werden dafür sogenannte Toleranzfelder verwendet. Für Außengewinde sind 6g und 6h besonders verbreitet.

Welche Toleranzklasse gilt, steht in der Zeichnung oder Produktspezifikation. Für verbreitete Größen behandelt ISO 965-2 unter anderem 6H beim Innen- und 6g beim Außengewinde; bei sehr kleinen Größen gelten andere Klassen. Die bloße Angabe M10 reicht für eine toleranzgerechte Fertigung nicht aus.

Wichtige Maße und technische Definitionen

Die Norm definiert mehrere zentrale Durchmesser. Dazu gehören der Nenndurchmesser, der Flankendurchmesser und der Kerndurchmesser. Jeder dieser Werte erfüllt eine eigene Funktion. Der Nenndurchmesser dient der Bezeichnung. Der Flankendurchmesser ist entscheidend für die Kraftübertragung. Der Kerndurchmesser beeinflusst die Stabilität. Zusätzlich wird die Kernausrundung festgelegt.

Diese sorgt für eine bessere Spannungsverteilung. Dadurch wird die Lebensdauer der Schraube erhöht. Alle Maße sind exakt definiert. Das erleichtert sowohl die Fertigung als auch die Qualitätsprüfung. Ohne diese Standardisierung wären moderne Maschinen kaum denkbar.

Praktische Anwendung und Bedeutung in der Industrie

DIN-13-Gewinde sind heute der absolute Standard in der Technik. Sie kommen im Maschinenbau, Anlagenbau und Metallbau zum Einsatz. Fast jede Schraubverbindung basiert auf diesem System. Besonders wichtig ist die exakte Bezeichnung. Ein Beispiel ist „M10 x 1,5-6g“.

Diese Angabe beschreibt ein Außengewinde mit definierter Steigung und Toleranz. Für Innengewinde gelten entsprechende Gegenwerte. Nur bei korrekter Kombination entsteht eine funktionierende Verbindung. In der Praxis spart die Norm Zeit und Kosten. Gleichzeitig erhöht sie die Sicherheit von Konstruktionen.

Nationale DIN-Teile und internationale ISO-Normen greifen ineinander. Austauschbarkeit entsteht jedoch nur, wenn Durchmesser, Steigung, Toleranzfeld und weitere Produktmerkmale tatsächlich übereinstimmen. Eine Normbezeichnung allein ersetzt keine Prüfung des konkreten Verbindungselements.

Was DIN 13 tatsächlich festlegt – und was nicht

„DIN 13“ bezeichnet eine Normenreihe zum metrischen ISO-Gewinde allgemeiner Anwendung. Der Zusatz „T1“ steht im technischen Kontext für Teil 1, nicht für eine eigene Gewindeart. DIN 13-1:1999-11 enthält Nennmaße für Regelgewinde von 1 bis 68 Millimetern Nenndurchmesser. Feingewinde sind in weiteren Teilen der Reihe beschrieben; DIN 13-2 behandelt beispielsweise ausgewählte kleine Steigungen. Die Behauptung, DIN 13 ende generell bei 52 Millimetern, ist damit falsch. Entscheidend ist immer der konkret zitierte Normteil.

Ein Gewinde wird auch nicht durch einen einzigen Durchmesser vollständig definiert. Steigung, Profil und Toleranzlage bestimmen gemeinsam, ob zwei Teile zusammenpassen. Die internationale Systematik verteilt diese Fragen auf mehrere Dokumente: ISO 262:2023 nennt ausgewählte Durchmesser-Steigungs-Kombinationen für Verbindungselemente, während ISO 965-1:2026 die Grundlagen des Toleranzsystems beschreibt. Das ist kein Widerspruch zu DIN 13, sondern eine saubere Trennung der Aufgaben.

Regelgewinde oder Feingewinde auswählen

Bei einer Bezeichnung wie M10 steht die 10 für den Nenndurchmesser in Millimetern. Fehlt die Steigung, ist im üblichen Schraubenkontext das zugehörige Regelgewinde gemeint. M10 × 1,25 benennt dagegen ausdrücklich eine feinere Steigung. Vor einer Reparatur sollte man beides prüfen: Gewindedurchmesser und Abstand der Gewindegänge. Eine M10-Schraube mit falscher Steigung darf nicht mit Kraft in eine vorhandene Mutter gedreht werden. Sie kann die Flanken beschädigen, obwohl der Nenndurchmesser scheinbar passt.

Feingewinde können bei bestimmten Konstruktionen Vorteile bringen, etwa wenn nur wenig axiale Verstellung pro Umdrehung gewünscht ist oder ein bestimmter Kerndurchmesser konstruktiv benötigt wird. Daraus folgt aber keine pauschal höhere Tragfähigkeit. Belastbarkeit hängt auch von Werkstoff, Festigkeitsklasse, Einschraublänge, Vorspannung und Beanspruchungsart ab. Ebenso ist eine feinere Steigung allein keine zuverlässige Losdrehsicherung. Für vibrierende Verbindungen braucht es eine zur Anwendung passende Sicherungsstrategie.

Die Auswahl sollte deshalb von der Gegenkomponente und der Zeichnung ausgehen. Ist eine Mutter, ein Gewindeeinsatz oder ein Ersatzteil vorgegeben, muss die neue Schraube dieselbe Spezifikation erfüllen. Wer ein unbekanntes Altgewinde identifiziert, misst zuerst und vergleicht anschließend mit einer verlässlichen Tabelle. Unsere Übersicht zu Kernlöchern und Bohrungstoleranzen erklärt, warum der Vorbohrer erst nach dieser Bestimmung gewählt wird.

Toleranzangaben richtig lesen

Ein Toleranzfeld besteht aus einer Zahl und einem Buchstaben. Die Zahl beschreibt die Toleranzqualität, der Buchstabe die Lage des Feldes. Bei Innengewinden werden Großbuchstaben wie H verwendet, bei Außengewinden Kleinbuchstaben wie g. Ein verbreitetes Paar ist 6H für ein Innengewinde und 6g für ein Außengewinde. ISO 965-2:2024 behandelt für die entsprechenden Größenbereiche unter anderem diese Klassen. Man sollte 6h und 6g also nicht als beliebig austauschbare Etiketten behandeln.

Auch eine passende Toleranzbezeichnung garantiert noch keine sichere Verbindung. Wird das Gewinde nachträglich beschichtet oder ist die Einschraublänge ungewöhnlich, können zusätzliche Vorgaben nötig sein. Eine Schraube, die sich von Hand eindrehen lässt, hat noch keine definierte Tragfähigkeit. In technischen Zeichnungen stehen daher oft weitere Angaben zu Werkstoff, Oberflächenbehandlung, Festigkeitsklasse und Montage. Fehlen sie, muss die Konstruktion geklärt werden, bevor kritische Teile gebaut oder ersetzt werden.

Gewindetabelle lesen, ohne Maße zu vermischen

Kernlochbohrer, Gewinde-Kerndurchmesser, Durchgangsloch, Schlüsselweite und Mutternhöhe gehören nicht alle zur gleichen Norm. Sie beschreiben verschiedene Bauteile oder Bearbeitungsschritte. ISO 273 behandelt Durchgangslöcher für Schrauben gesondert. Die Schlüsselweite richtet sich nach der konkreten Schrauben- oder Mutternbauform. Eine kompakte Gewindetabelle sollte deshalb zunächst nur die vollständige Bezeichnung erklären. Werkzeug- und Produktmaße werden anschließend separat aus der passenden Quelle übernommen.

Wenn ein Gewinde selbst geschnitten wird, ist die Steigung auch für die Vorbohrung maßgeblich. Für ein M10-Regelgewinde mit 1,5 Millimetern Steigung wird häufig ein 8,5-Millimeter-Kernlochbohrer verwendet. Bei einer anderen Steigung ändert sich die Empfehlung. Die Größe auf dem Bohrer ist ein Ausgangspunkt, keine Abnahme des fertigen Innengewindes. Für die Prüfung sind passende Mess- und Grenzlehren nötig. ISO 1502 beschreibt die Prüfung metrischer ISO-Gewinde mit Lehren.

Eine klare Bestell- oder Zeichnungsangabe vermeidet Rückfragen: Gewindeart, Nenndurchmesser, Steigung falls erforderlich, Innen- oder Außengewinde und Toleranzfeld. Bei einem Ersatzteil gehören Länge, Kopf- und Antriebsform sowie Festigkeitsklasse dazu. Erst dann ist die Wahrscheinlichkeit hoch, dass die Verbindung nicht nur ineinandergreift, sondern auch die vorgesehene Funktion erfüllt.

Fazit

Das metrische ISO-Gewinde nach DIN 13 ist das Fundament moderner Schraubtechnik. Es vereint Präzision, Austauschbarkeit und weltweite Standardisierung. Wer die Unterschiede zwischen Regel- und Feingewinde versteht, kann Fehler vermeiden und Verbindungen optimieren. Besonders wichtig sind korrekte Bezeichnungen und Toleranzen. Sie entscheiden über Funktion und Sicherheit. Für Technik, Handwerk und Industrie bleibt DIN 13 daher unverzichtbar.

Häufige Fragen zum metrischen ISO-Gewinde

Was bedeutet DIN 13 T1?

T1 steht für Teil 1 der DIN-13-Normenreihe. DIN 13-1 enthält Nennmaße für metrische ISO-Regelgewinde; T1 bezeichnet keinen eigenen Gewindetyp.

Was ist der Unterschied zwischen M10 und M10 × 1,25?

M10 bezeichnet im üblichen Kontext das Regelgewinde. M10 × 1,25 gibt ausdrücklich eine feinere Steigung von 1,25 Millimetern an. Die beiden Gewinde dürfen nicht verwechselt werden.

Was bedeuten 6H und 6g bei Gewinden?

Die Zahl und der Buchstabe beschreiben ein Toleranzfeld. 6H wird häufig für Innengewinde, 6g häufig für Außengewinde verwendet. Die geforderte Kombination steht in Zeichnung oder Produktspezifikation.

Gehören Kernlochbohrer und Schlüsselweite zu DIN 13?

DIN 13 behandelt Nennmaße metrischer Gewinde. Kernlochbohrer sind Werkzeugempfehlungen; Schlüsselweiten und Durchgangslöcher werden in anderen Produkt- beziehungsweise Maßnormen behandelt.
