Gewinde messen & bestimmen in 3 Schritten

Möchten Sie eine passende Schraube oder Mutter finden, müssen Sie zuerst das Gewinde messen. Doch ohne das richtige Wissen und Werkzeug kann die Bestimmung von Flankenwinkel und Steigung schnell kompliziert werden. In diesem Ratgeber zeigen wir Ihnen Schritt für Schritt, wie Sie Durchmesser und Steigung korrekt ermitteln.

Das Wichtigste in Kürze

• Für die Gewindebestimmung brauchst du Messschieber und Gewindelehre
• Entscheidend sind Durchmesser und Gewindesteigung
• Metrische Gewinde messen in Millimetern, Zollgewinde in Gängen pro Zoll
• 1 Zoll entspricht genau 25,4 mm
• Die Gewindetabelle liefert die exakte Zuordnung der Größe

Wie kann man ein Gewinde messen und bestimmen?

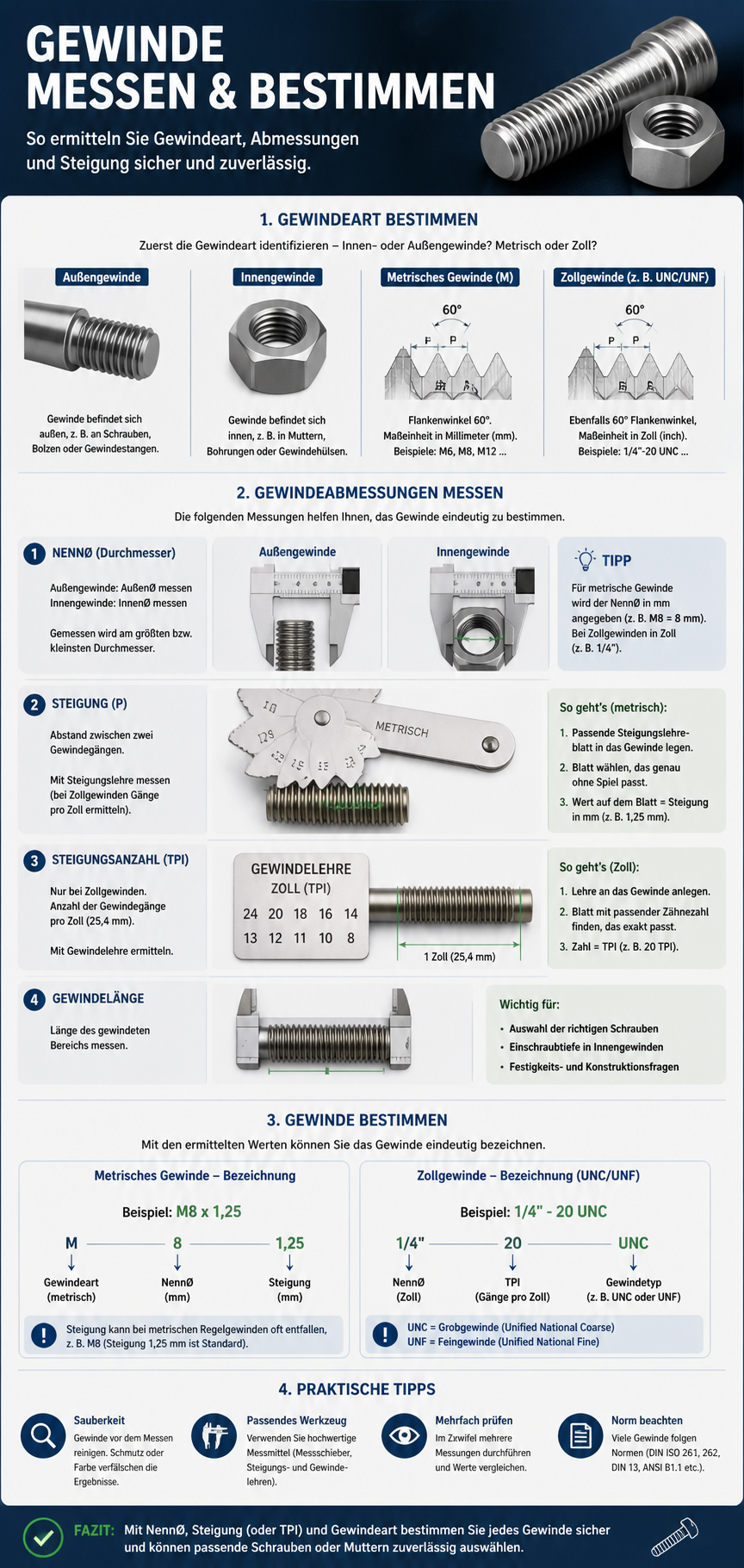

Ein Gewinde wird in drei Schritten bestimmt: Zuerst misst man den Durchmesser mit einem Messschieber, danach die Gewindesteigung mit einer Gewindelehre und schließlich gleicht man beide Werte mit einer Gewindetabelle ab, um die exakte Gewindegröße zu ermitteln.

Welche Werkzeuge braucht man zum Gewinde messen?

Um ein Gewinde korrekt zu bestimmen, benötigt man zwei grundlegende Messwerkzeuge. Der Messschieber dient dazu, den Durchmesser exakt zu erfassen. Dabei misst man bei Schrauben den Außendurchmesser und bei Muttern den Innendurchmesser.

Zusätzlich benötigt man eine Gewindelehre, die auch Gewindeschablone genannt wird. Mit ihr lässt sich die Gewindesteigung zuverlässig bestimmen. Beide Werkzeuge sind einfach zu handhaben und liefern schnelle Ergebnisse. Ohne diese Hilfsmittel ist eine exakte Bestimmung kaum möglich. Besonders bei feinen Gewinden sind präzise Messungen entscheidend. Daher lohnt sich die Anschaffung hochwertiger Werkzeuge.

Gewindedurchmesser richtig messen und bestimmen

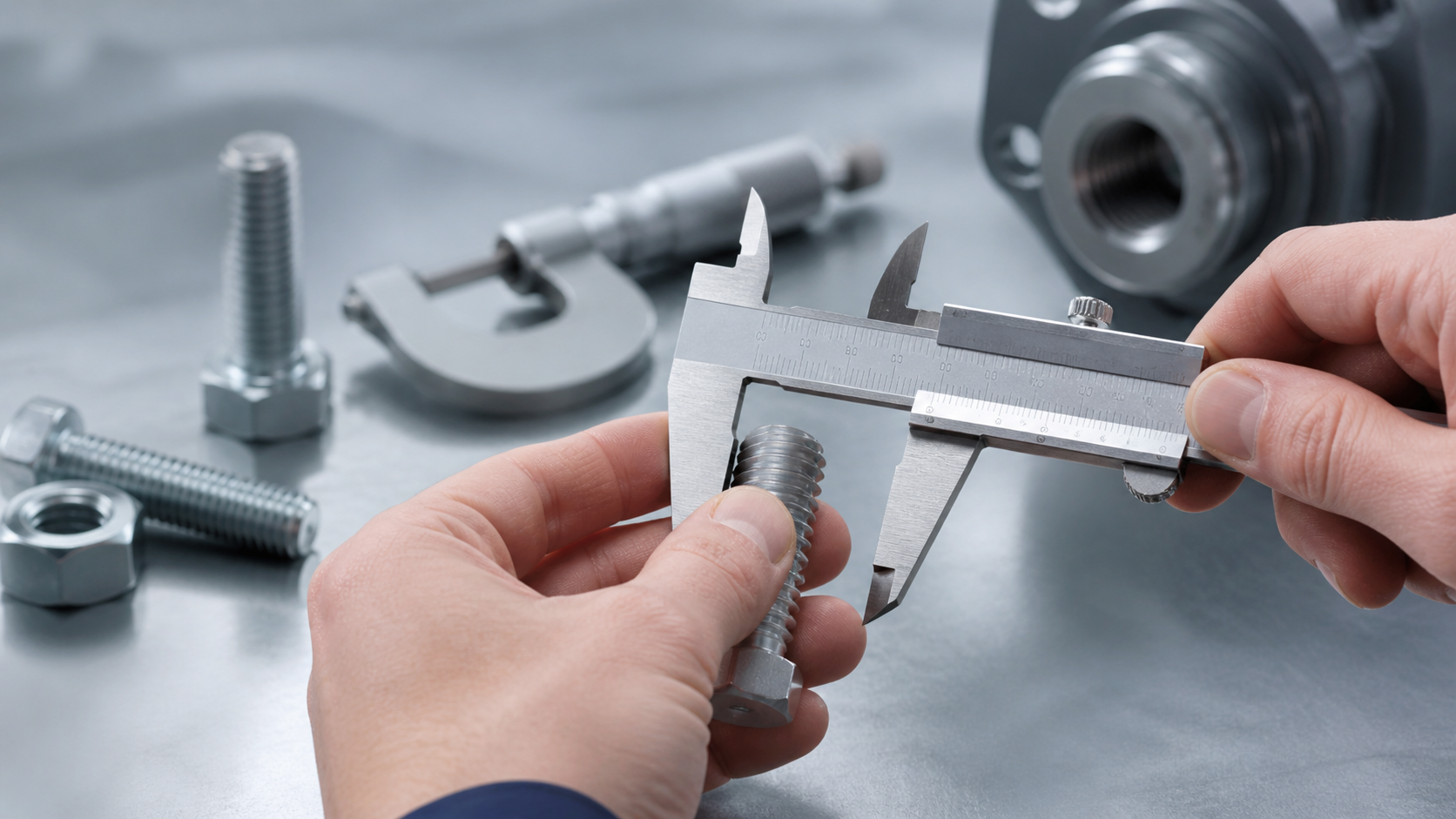

Der erste Schritt ist die Messung des Gewindedurchmessers. Dazu setzt man den Messschieber an und liest den Wert in Millimetern ab. Dieser Wert gibt bereits einen wichtigen Hinweis auf die Gewindeart. Liegt der Durchmesser im metrischen Bereich, handelt es sich meist um ein metrisches Gewinde. Bei Zollgewinden erfolgt die Umrechnung über den Faktor 25,4 mm pro Zoll.

Ein Beispiel: Ein Durchmesser von etwa 6 mm entspricht typischerweise einem M6-Gewinde. Wichtig ist eine saubere Messung ohne Schrägstellung. Schon kleine Abweichungen können zu falschen Ergebnissen führen. Deshalb sollte man immer mehrfach messen und vergleichen.

Gewindesteigung exakt messen mit Gewindelehre

Im nächsten Schritt wird die Gewindesteigung bestimmt. Diese beschreibt den Abstand zwischen zwei Gewindespitzen. Bei metrischen Gewinden erfolgt die Angabe in Millimetern. Bei Zollgewinden zählt man die Gewindegänge pro Zoll. Mit der Gewindelehre prüft man verschiedene Schablonen.

Man legt sie an das Gewinde an, bis sie perfekt passt. Nur wenn die Schablone exakt in die Gewindegänge greift, ist die Steigung korrekt bestimmt. Anschließend kann man den Wert direkt auf der Lehre ablesen. Dieser Schritt ist besonders wichtig, da viele Gewinde ähnliche Durchmesser haben, aber unterschiedliche Steigungen.

Gewinde bestimmen mit der Gewindetabelle

Nachdem Durchmesser und Steigung bekannt sind, erfolgt die Zuordnung. Dazu nutzt man eine Gewindetabelle. Diese enthält alle gängigen Größen und deren technische Daten. Man sucht den gemessenen Durchmesser und die Steigung heraus. Stimmen beide Werte überein, hat man das passende Gewinde gefunden.

Diese Methode ist zuverlässig und standardisiert. Sie wird sowohl im Handwerk als auch in der Industrie verwendet. Besonders bei unbekannten Schrauben ist sie unverzichtbar. Die Tabellen unterscheiden meist zwischen metrischen und Zollgewinden.

Metrische Gewindegrößen im Überblick

Alle Angaben ohne Gewähr.

Zollgewinde (UNC & UNF) verstehen und vergleichen

UNF-Gewinde unterscheiden sich durch eine feinere Steigung. Sie bieten höhere Festigkeit bei gleicher Größe. Zudem sind sie ideal für präzise Anwendungen. In technischen Bereichen werden beide Varianten häufig eingesetzt. Wichtig ist, dass man sie nicht verwechselt. Eine falsche Kombination kann Schäden verursachen. Daher ist die exakte Bestimmung entscheidend.

Häufige Fehler und Profi-Tipps beim Gewinde messen

Viele machen beim Messen typische Fehler. Oft wird der Messschieber schräg angesetzt. Das führt zu falschen Werten. Auch Verschmutzungen im Gewinde können die Messung verfälschen. Deshalb sollte das Gewinde immer gereinigt werden. Ein weiterer Fehler ist die Verwechslung von metrischen und Zollgewinden.

Hier hilft die Umrechnung von 25,4 mm pro Zoll. Profis messen immer mehrmals zur Kontrolle. Außerdem vergleichen sie die Werte direkt mit Tabellen. Ein besonderer Tipp: Bei beschädigten Gewinden sollte man mehrere Stellen messen. So erhält man einen Durchschnittswert. Dieser Ansatz wird oft übersehen, liefert aber deutlich genauere Ergebnisse.

Metrisch oder Zoll? Den Gewindetyp sicher bestimmen

Beim Gewinde messen stehen Heimwerker oft vor der Frage: Ist es ein metrisches ISO-Gewinde oder ein zölliges Whitworth-Gewinde? Während metrische Gewinde die Steigung in Millimetern angeben (Abstand von Spitze zu Spitze), wird bei Zollgewinden die Anzahl der Gänge pro Zoll (TPI) gemessen. Verwenden Sie eine Gewindelehre, um die exakte Passform zu prüfen.

Wenn Sie keine Lehre zur Hand haben, messen Sie eine Strecke von 25,4 mm und zählen Sie die Gewindespitzen. Ein metrisches M10-Gewinde hat beispielsweise eine Standardsteigung von 1,5 mm, während ein zölliges Gewinde oft krumme Millimeterwerte aufweist. Nur durch die korrekte Bestimmung des Typs verhindern Sie teure Fehlkäufe und beschädigte Bauteile.

Innengewinde messen: So ermitteln Sie den Kerndurchmesser

Das Gewinde messen bei Muttern oder Sacklöchern erfordert mehr Fingerspitzengefühl als bei Schrauben. Da Sie mit der Schieblehre nicht direkt die Spitzen des Profils erreichen, messen Sie den sogenannten Kerndurchmesser – also den engsten Punkt des Loches. Um von diesem Wert auf das Nenngatmaß zu schließen, müssen Sie die Steigung hinzuaddieren.

Bei einem klassischen metrischen Regelgewinde gilt die Faustformel: Nenndurchmesser minus Steigung ergibt den Kerndurchmesser. Ein gemessener Innendurchmesser von ca. 8,5 mm deutet also meist auf ein M10-Gewinde hin. Nutzen Sie für absolute Sicherheit Grenzlehrdorne, um die Maßhaltigkeit und den Flankendurchmesser des Innengewindes professionell zu verifizieren.

Messfehler durch Verschleiß und Verschmutzung vermeiden

Ein präzises Ergebnis beim Gewinde messen ist nur möglich, wenn das Werkstück sauber ist. Rost, alte Schmiermittel oder Metallspäne in den Gängen können den Außendurchmesser künstlich vergrößern oder die Gewindelehre blockieren. Reinigen Sie das Gewinde vorab gründlich mit einer Drahtbürste oder Druckluft.

Achten Sie zudem auf mechanischen Verschleiß: Abgeflachte Gewindespitzen (Pitting) führen dazu, dass Sie einen zu geringen Durchmesser messen. In solchen Fällen ist es ratsam, an einer unbeschädigten Stelle des Bolzens zu messen oder das Gewinde im Zweifel als „verschlissen“ zu markieren, da die Tragfähigkeit der Verbindung nicht mehr garantiert werden kann.

Fazit

Das Gewinde messen und bestimmen ist einfacher, als viele denken. Mit Messschieber und Gewindelehre lassen sich Durchmesser und Steigung schnell ermitteln. In Kombination mit einer Gewindetabelle erhält man eine eindeutige Zuordnung. Wer sorgfältig misst und typische Fehler vermeidet, spart Zeit und verhindert Fehlkäufe. Gerade im Handwerk und DIY-Bereich ist dieses Wissen extrem wertvoll. Mit etwas Übung gelingt die Bestimmung in wenigen Minuten.

Quellen:

• Versuchsanleitung Gewindemessung (HTW Berlin)
• Untersuchungen zur Herstellung und Tragfähigkeit additiv gefertigter Gewinde (TU Wien)
• Dissertation: Metrologische Untersuchung von Gewinden (TU München)

---

FAQ

Wie messe ich ein Gewinde ohne Gewindelehre?

Sie können den Außendurchmesser mit einer Schieblehre bestimmen und die Steigung über eine Messstrecke von zehn Gängen mitteln. Teilen Sie die Gesamtlänge der zehn Gänge durch zehn, um den Abstand zwischen den einzelnen Spitzen zu erhalten.

Was ist der Unterschied zwischen Außen- und Innengewinde beim Messen?

Beim Außengewinde messen Sie den maximalen Durchmesser über die Gewindespitzen, was dem Nenmaß entspricht. Beim Innengewinde messen Sie den Kerndurchmesser im Loch, der stets kleiner als das Nenmaß der dazugehörigen Schraube ist.

Welche Werkzeuge benötige ich zum Gewinde messen?

Die Grundausstattung besteht aus einer präzisen Schieblehre (Messschieber) für die Durchmesserbestimmung und einer Gewindelehre für die Steigung. Für Profi-Anwendungen können zusätzlich Messschrauben oder Lehrdorne zum Einsatz kommen.

Warum ist die Steigung beim Gewinde messen so wichtig?

Zwei Gewinde mit identischem Durchmesser können unterschiedliche Steigungen haben, wie etwa Regelgewinde und Feingewinde. Wenn die Steigung nicht exakt übereinstimmt, lässt sich die Schraube nicht eindrehen oder zerstört das Gegengewinde.

Wie erkenne ich ein zölliges Gewinde?

Zöllige Gewinde haben oft Flankenwinkel von 55 Grad, während metrische ISO-Gewinde einen Winkel von 60 Grad aufweisen. Ein deutliches Zeichen ist, wenn der Durchmesser und die Steigung keine glatten Millimeterwerte ergeben.

Was bedeutet die Bezeichnung M10 beim Messen?

Das „M“ steht für ein metrisches ISO-Gewinde und die Zahl „10“ gibt den Nenndurchmesser in Millimetern an. Beim Messen einer M10-Schraube sollte die Schieblehre also einen Wert nahe 10 mm anzeigen.

Kann ich den Durchmesser mit einem Lineal messen?

Ein Lineal ist für die präzise Bestimmung von Gewinden ungeeignet, da Millimeterbruchteile über die Passform entscheiden. Nutzen Sie stattdessen immer eine Schieblehre, um Messfehler im Zehntelbereich zu vermeiden.

Wie bestimme ich die Steigung bei einem Feingewinde?

Da die Gänge bei Feingewinden sehr eng beieinander liegen, ist eine Gewindelehre hier fast unverzichtbar. Alternativ messen Sie eine längere Strecke und zählen die Gänge, um den Durchschnittswert mathematisch zu ermitteln.

Was tun, wenn das Gewinde stark verrostet ist?

Entfernen Sie den Rost vor dem Messen mit einem chemischen Rostlöser und einer Messingbürste. Nur ein sauberes Profil erlaubt es der Gewindelehre, flächig aufzuliegen und ein korrektes Ergebnis zu liefern.

Warum passt meine gemessene Schraube nicht in die Mutter?

Oft liegt ein Verwechslungsfehler zwischen metrischem und UN-Gewinde (amerikanisches Zollsystem) vor, da diese sich optisch sehr ähneln. Auch eine falsche Steigung oder leichte Beschädigungen am ersten Gewindegang können die Ursache sein.
