Schrauben Durchmesser – Alle Größen im Überblick

Der Schrauben Durchmesser ist eine der wichtigsten Kenngrößen im Maschinenbau, Handwerk und DIY-Bereich. Er bestimmt, welche Schraube in welches Gewinde oder Durchgangsloch passt. Besonders bei metrischen Schrauben wie M1, M2, M3 bis hin zu M20 ist die exakte Größe entscheidend für Stabilität und Sicherheit. Wer den Durchmesser korrekt misst und passende Lochgrößen wählt, vermeidet Montagefehler, Materialschäden und unnötigen Aufwand.

Das Wichtigste in Kürze

• Der Schrauben Durchmesser entspricht der metrischen Angabe wie M6 = 6 mm
• Gemessen wird er am einfachsten mit einem Messschieber parallel zur Schraube
• Durchgangslöcher sind größer als der Schraubendurchmesser
• Es gibt drei Locharten: fein, mittel und grob
• „Grob“ wird bevorzugt, da es Toleranzen ausgleicht und die Montage erleichtert

Was ist der Schrauben Durchmesser und wie wird er gemessen?

Der Schrauben Durchmesser ist der Außendurchmesser des Gewindes einer Schraube. Er wird am einfachsten mit einem Messschieber gemessen, indem dieser parallel zur Schraube angesetzt wird. Die metrische Bezeichnung wie M8 entspricht dabei einem Durchmesser von 8 mm.

Wie wird der Schrauben Durchmesser richtig gemessen

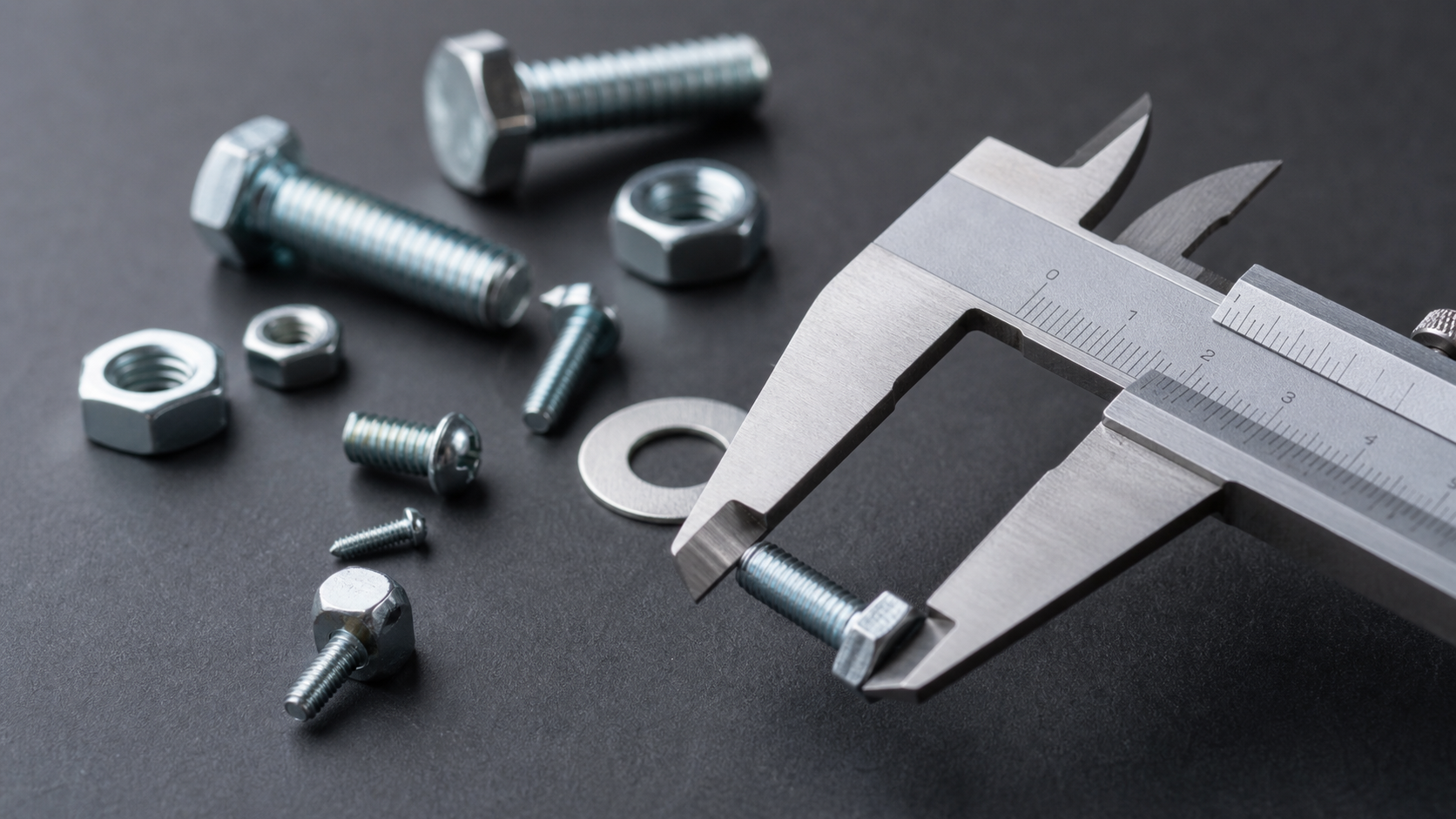

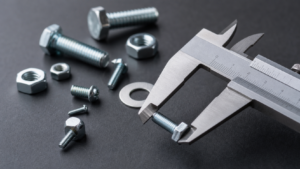

Der Schrauben Durchmesser lässt sich schnell und präzise bestimmen. Dafür wird ein Messschieber oder eine Schieblehre verwendet. Dieses Werkzeug ermöglicht exakte Messungen im Millimeterbereich. Wichtig ist, dass der Messschieber parallel zur Schraube angelegt wird. Nur so erhält man ein korrektes Ergebnis.
Im praktischen Beispiel wird oft eine M8 Schraube gemessen. Diese hat einen Durchmesser von exakt 8 mm. Die Messung erfolgt am Außengewinde. Dabei sollte kein Druck ausgeübt werden, da dies das Ergebnis verfälschen kann.

Auch bei kleineren Größen wie M1 oder M2 ist eine präzise Messung entscheidend. Hier sind Abweichungen besonders kritisch. Deshalb sollte immer ein hochwertiger Messschieber genutzt werden. Digitale Modelle bieten zusätzliche Genauigkeit.

Zusätzlich empfiehlt es sich, mehrere Messpunkte zu prüfen. So lassen sich Produktionsabweichungen erkennen.

Bedeutung von metrischen Schraubengrößen von M1 bis M20

Metrische Schrauben sind genormt. Die Bezeichnung beginnt immer mit „M“. Dahinter folgt der Durchmesser in Millimetern. Eine M4 Schraube hat also 4 mm Durchmesser. Diese Norm sorgt für Einheitlichkeit weltweit.
Die Größen reichen von sehr kleinen Schrauben wie M1 bis zu großen Varianten wie M20. Kleine Größen werden oft in Elektronik eingesetzt. Mittlere Größen wie M6 oder M8 sind im Möbelbau üblich. Große Schrauben wie M16 oder M20 kommen im Maschinenbau zum Einsatz.

Auch Zwischengrößen wie M2,5 oder M3,5 sind standardisiert. Sie ermöglichen präzisere Anwendungen. Besonders in feinmechanischen Bereichen sind sie unverzichtbar.

Die richtige Auswahl hängt vom Einsatzzweck ab. Belastung, Material und Umgebung spielen eine Rolle. Wer die falsche Größe wählt, riskiert Instabilität oder Beschädigungen.

Unterschied zwischen Schraubendurchmesser und Durchgangsloch

Der Schraubendurchmesser ist nicht gleich die Lochgröße. Ein Durchgangsloch muss immer größer sein. Nur so kann die Schraube problemlos hindurchgeführt werden.

Ein Durchgangsloch ist ein Loch, das komplett durch ein Werkstück geht. Es dient dazu, eine Schraube ohne Gewinde durchzuführen. Das Gewinde greift dann in ein anderes Bauteil oder eine Mutter.
Es gibt drei Varianten von Durchgangslöchern. Diese werden als fein, mittel und grob bezeichnet. Der Unterschied liegt in der Größe des Lochs.

Feine Löcher sind sehr passgenau. Sie werden selten verwendet, da sie wenig Spielraum bieten. Mittlere Löcher sind ein guter Kompromiss. Grobe Löcher hingegen bieten mehr Toleranz.
Gerade bei Serienfertigung oder ungenauen Bauteilen sind grobe Löcher sinnvoll. Sie erleichtern die Montage deutlich.

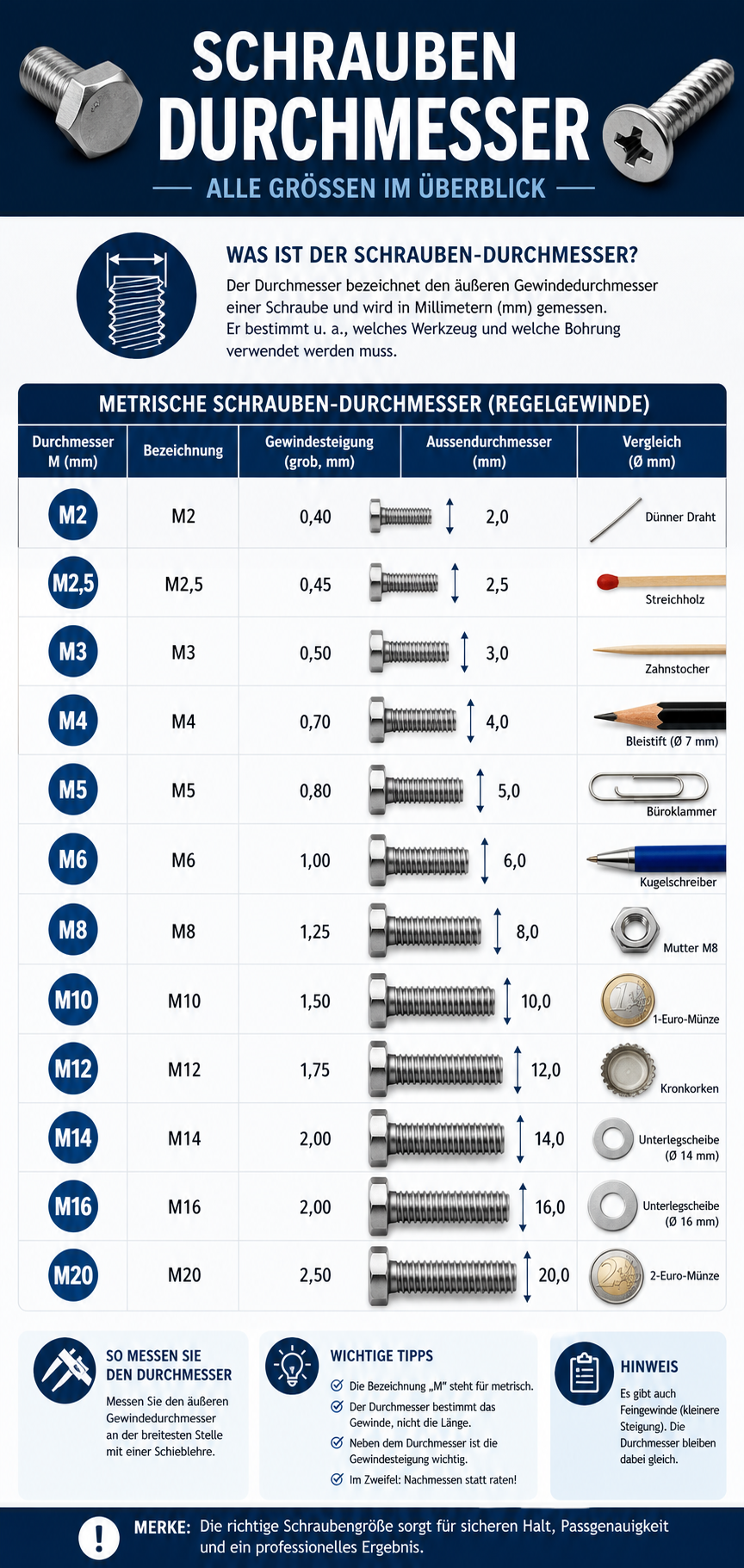

Schrauben Durchmesser Tabelle von M1 bis M64

Diese Tabelle zeigt alle gängigen Größen. Sie ist ein unverzichtbares Werkzeug für Planung und Montage.

Fein, mittel oder grob – Welche Lochgröße ist sinnvoll

Die Wahl der richtigen Lochgröße beeinflusst die gesamte Konstruktion. Feine Löcher bieten wenig Spiel. Das kann zu Problemen führen. Schon kleine Abweichungen verhindern die Montage. Mittlere Löcher sind oft die beste Wahl. Sie bieten ein ausgewogenes Verhältnis zwischen Passgenauigkeit und Flexibilität.

Grobe Löcher sind besonders praktisch. Sie gleichen Fertigungstoleranzen aus. Außerdem erleichtern sie die Montage erheblich. Gerade bei großen Schrauben wie M12 oder M16 ist dies entscheidend. Hier wirken hohe Kräfte. Ein leichtes Spiel kann Spannungen reduzieren.

In der Praxis wird daher häufig die grobe Variante empfohlen. Sie spart Zeit und reduziert Fehler.

Praxis-Tipp: Fehler vermeiden beim Schrauben Durchmesser

Viele Fehler entstehen durch falsche Annahmen. Oft wird der Durchmesser geschätzt statt gemessen. Das führt zu Problemen. Ein häufiger Fehler ist die Verwechslung von Gewindegröße und Kernloch. Auch die falsche Lochgröße ist ein typisches Problem.

Ein weiterer Punkt ist das Material. Weiche Materialien benötigen oft größere Toleranzen. Harte Materialien hingegen erfordern präzise Bohrungen.

Auch Temperatur kann eine Rolle spielen. Metall dehnt sich aus. Das kann die Passgenauigkeit beeinflussen.
Ein ungewöhnlicher, aber wichtiger Blickwinkel ist die Kombination von Schrauben mit unterschiedlichen Toleranzklassen. In komplexen Konstruktionen können kleine Abweichungen summiert große Auswirkungen haben. Wer hier bewusst größere Durchgangslöcher wählt, kann spätere Montageprobleme vermeiden.

Nenn-, Kern- und Flankendurchmesser verstehen

Beim Thema Schrauben Durchmesser ist es entscheidend, zwischen den verschiedenen Maßangaben zu unterscheiden. Der Nenndurchmesser (z. B. M8) bezeichnet den äußeren Wert des Gewindes, der für die Größenbestimmung im Handel maßgeblich ist.

Für technische Anwendungen, wie das Schneiden eines Gewindes, ist jedoch der Kerndurchmesser relevant, der das „Tal“ des Gewindes beschreibt. Ergänzt wird dies durch den Flankendurchmesser, der genau mittig zwischen Spitze und Tal liegt. Wer präzise arbeiten möchte, muss diese Maße kennen, um beispielsweise das exakte Kernloch für eine stabile Verbindung vorzubohren.

Unterschiede der Schlüsselweiten nach DIN und ISO

Ein häufiger Stolperstein beim Schrauben Durchmesser sind die abweichenden Schlüsselweiten zwischen alten DIN- und neuen ISO-Normen. Während eine M10-Schraube nach DIN oft eine Schlüsselweite von 17 mm besitzt, sieht die ISO-Norm 4017 hier 16 mm vor.

Dies betrifft auch die Durchmesser M12, M14 und M22, bei denen sich die Kopfmaße leicht verändern. Für Profis bedeutet dies, dass bei Projekten mit internationalen Standards (ISO) oft anderes Werkzeug benötigt wird als bei klassischen DIN-Vorgaben, obwohl der Gewindedurchmesser identisch bleibt.

Faustformel für Holzschrauben und Vorbohren

Um beim Schrauben Durchmesser im Holzbau Risse im Material zu vermeiden, sollte man die Faustformel für das Vorbohren kennen. Als Faustregel gilt: In Weichholz bohrt man mit etwa 70 % des Schraubendurchmessers vor, während in Hartholz ein Bohrer gewählt werden sollte, der nahezu dem Kerndurchmesser der Schraube entspricht.

Eine zu kleine Bohrung führt zu hohem Eindrehwiderstand und Materialschäden, während ein zu großer Durchmesser die Haltekraft schwächt. Beachten Sie zudem die Mindesteindringtiefe, die bei statischen Verbindungen oft das Vierfache des Durchmessers betragen sollte.

Fazit

Der Schrauben Durchmesser ist mehr als nur eine Zahl. Er entscheidet über Stabilität, Passgenauigkeit und Funktion. Wer ihn korrekt misst und passende Durchgangslöcher wählt, arbeitet effizienter und sicherer. Besonders die Wahl zwischen fein, mittel und grob macht in der Praxis einen großen Unterschied. Mit der richtigen Tabelle und etwas Know-how lassen sich typische Fehler leicht vermeiden.

---

FAQ

Was bedeutet das „M“ bei Schrauben-Durchmessern?

Das „M“ steht für ein metrisches Gewinde nach ISO-Standard, wobei die darauf folgende Zahl den Nenndurchmesser in Millimetern angibt. Eine M6-Schraube hat demnach einen äußeren Gewindedurchmesser von exakt 6 mm.

Wie misst man den Durchmesser einer Schraube richtig?

Verwenden Sie am besten eine Schieblehre (Messschieber), um den Wert über den äußeren Gewindespitzen zu ermitteln. Bei Senkkopfschrauben wird die gesamte Länge inklusive Kopf gemessen, während bei anderen Typen nur der Schaft zählt.

Welchen Bohrer brauche ich für eine M8-Schraube?

Für ein metrisches Regelgewinde M8 muss das Kernloch mit einem 6,8-mm-Bohrer vorgebohrt werden. Dies stellt sicher, dass genug Material für die Gewindeflanken stehen bleibt, um eine feste Verbindung zu garantieren.

Warum haben M10-Schrauben manchmal unterschiedliche Schlüsselweiten?

Dies liegt an der Umstellung von der alten DIN-Norm zur internationalen ISO-Norm, die bei M10 eine Verkleinerung der Schlüsselweite von 17 mm auf 16 mm vorsieht. Je nach Hersteller und Lagerbestand können beide Varianten im Umlauf sein.

Was ist der Unterschied zwischen Nenn- und Kerndurchmesser?

Der Nenndurchmesser ist das Maß über den Gewindespitzen, während der Kerndurchmesser den innersten Teil des Schraubenschafts ohne Gewinde beschreibt. Der Kerndurchmesser ist entscheidend für die Stabilität und die Wahl des richtigen Vorbohrers.

Wie erkenne ich den Durchmesser einer Schraube ohne Messwerkzeug?

Häufig ist der Durchmesser auf der Packung oder bei größeren Schrauben auf dem Schraubenkopf eingestanzt. Alternativ können Sie versuchen, eine passende Mutter oder einen Gabelschlüssel als Referenzmaß heranzuziehen.

Gilt der angegebene Durchmesser auch für den Schraubenkopf?

Nein, die Größenangabe bezieht sich immer nur auf das Gewinde bzw. den Schaft der Schraube. Der Kopfdurchmesser ist in der jeweiligen DIN- oder ISO-Norm separat definiert und meist deutlich größer.

Wie rechne ich Zoll-Durchmesser in Millimeter um?

Ein Zoll entspricht exakt 25,4 Millimetern, sodass Sie den Zoll-Wert einfach mit diesem Faktor multiplizieren müssen. So hat beispielsweise eine 1/4-Zoll-Schraube einen Durchmesser von etwa 6,35 mm.

Warum ist der Durchmesser bei Holzschrauben oft variabel?

Holzschrauben verjüngen sich zur Spitze hin, um das Eindringen in das Material zu erleichtern und die Spaltgefahr zu verringern. Die Durchmesserangabe bezieht sich hierbei stets auf die dickste Stelle des Gewindeschafts.

Welchen Einfluss hat der Durchmesser auf die Tragfähigkeit?

Ein größerer Durchmesser erhöht die Querschnittsfläche und damit die Scherkraft sowie die Zugfestigkeit der Verbindung erheblich. Doppelt so dicke Schrauben können in der Regel deutlich mehr als das Doppelte an Last tragen.
