Zollgewinde und metrisches Gewinde richtig unterscheiden
Zollgewinde und metrische Gewinde sehen auf den ersten Blick ähnlich aus, unterscheiden sich jedoch grundlegend in Maßsystem, Steigung und Anwendung. Besonders beim Vergleich von UNC-Zollgewinden mit metrischen Regelgewinden wie M3 wird deutlich, dass beide Systeme nicht kompatibel sind. Während Zollgewinde in Zoll angegeben werden, basieren metrische Gewinde auf Millimetern. Dieser Unterschied führt oft zu Verwechslungen.

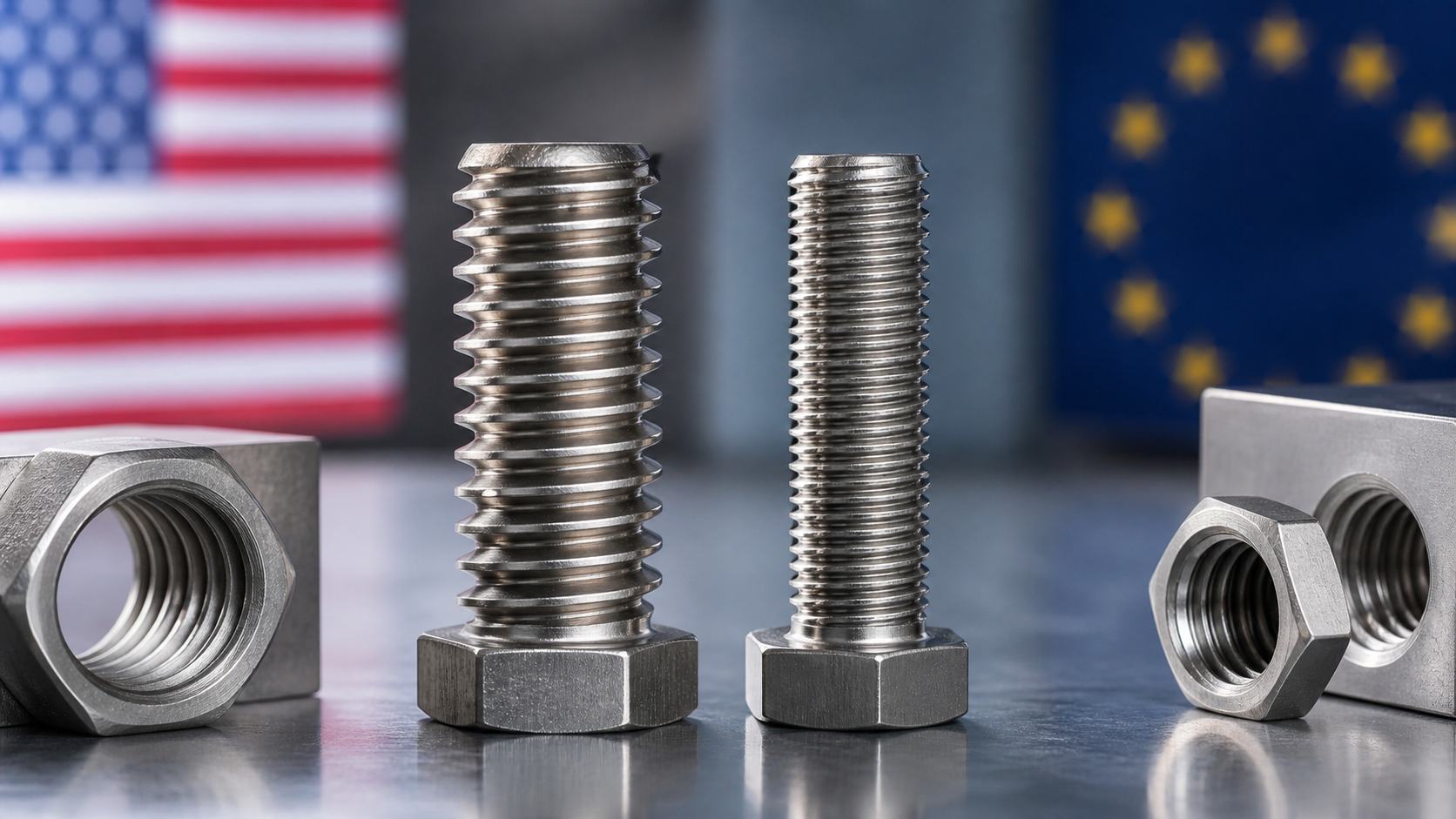

![Zollgewinde und metrisches Gewinde richtig unterscheiden [Bildinhalt mit KI erstellt]](https://handwerkerwissen.com/wp-content/uploads/2026/05/Zollgewinde-und-metrisches-Gewinde.png "[Bildinhalt mit KI erstellt]")
Das Wichtigste in Kürze
- Zollgewinde und metrische Gewinde nutzen unterschiedliche Maßeinheiten (Zoll vs. Millimeter)
- Schrauben sind nicht kompatibel und dürfen nicht gemischt werden
- UNC entspricht groben Gewinden, UNF feinen Gewinden
- Metrische Gewinde sind in Europa Standard
- Vergleichstabellen helfen bei der Größen-Einschätzung
Was ist der Unterschied zwischen Zollgewinde und metrischem Gewinde?
Zollgewinde werden in Zoll gemessen und haben eine andere Steigung als metrische Gewinde, die in Millimetern angegeben werden. Beide Systeme sind nicht kompatibel, auch wenn sie ähnliche Durchmesser haben.
Unterschiede zwischen Zollgewinde und metrischem Gewinde
Zollgewinde und metrische Gewinde unterscheiden sich vor allem im Maßsystem. Das metrische Gewinde basiert auf Millimetern. Das Zollgewinde basiert auf Inch-Angaben. Ein weiterer Unterschied liegt in der Gewindesteigung. Bei metrischen Gewinden wird die Steigung direkt angegeben.
Bei Zollgewinden wird die Anzahl der Gewindegänge pro Zoll angegeben. Dadurch wirken Zollgewinde oft gröber. Besonders beim Vergleich von UNC und M3 fällt das auf. Das UNC-Gewinde hat eine größere Steigung. Das metrische M3-Gewinde ist feiner geschnitten. Trotz ähnlicher Durchmesser passen beide nicht zusammen. Das führt in der Praxis häufig zu Fehlern. Deshalb ist eine klare Identifikation entscheidend.
Warum Zoll- und metrische Schrauben nicht kompatibel sind
Auch wenn sich Durchmesser ähneln, unterscheiden sich Steigung, Profilmaße und Toleranzen. Der Nenn-Flankenwinkel beträgt bei metrischem ISO-Gewinde und Unified-Gewinde üblicherweise jeweils 60 Grad; daraus folgt keine Kompatibilität. Das bedeutet, dass sich Schrauben nicht sauber eindrehen lassen. Im schlimmsten Fall beschädigt man das Gewinde. Besonders kritisch ist das bei Maschinen oder sicherheitsrelevanten Bauteilen.
Ein häufiger Fehler ist das „erzwingen“ beim Einschrauben. Das führt zu Materialverschleiß. Auch wenn eine Schraube scheinbar passt, ist sie oft falsch. Deshalb sollte man immer das richtige System verwenden. Vergleichstabellen helfen nur zur Orientierung. Sie ersetzen keine genaue Prüfung.
UNC und metrisches Regelgewinde: Größen nur vergleichen
Das UNC-Gewinde ist das Standard-Zollgewinde mit grober Steigung. Es wird oft mit metrischen Regelgewinden verglichen. Die folgende Tabelle zeigt typische Größen:
Nur Größenorientierung: Die folgenden Gegenüberstellungen zeigen nahe Nenndurchmesser. Sie sind keine Austausch- oder Freigabetabellen.
| UNC Gewinde | Ø außen mm | Metrisches Gewinde | Ø außen mm |
|---|---|---|---|
| N 1 – 64 | 1,854 | M2 x 0.40 | 2,00 |
| N 3 – 48 | 2,515 | M2.5 x 0.45 | 2,50 |
| N 4 – 40 | 2,845 | M3 x 0.50 | 3,00 |
| N 6 – 32 | 3,505 | M3.5 x 0.60 | 3,50 |
| N 8 – 32 | 4,166 | M4 x 0.70 | 4,00 |
| N 10 – 24 | 4,826 | M5 x 0.80 | 5,00 |
| 1/4″ – 20 | 6,350 | M6 x 1.00 | 6,00 |
| 5/16″ – 18 | 7,938 | M8 x 1.25 | 8,00 |
| 3/8″ – 16 | 9,525 | M10 x 1.50 | 10,00 |
| 1/2″ – 13 | 12,700 | M12 x 1.75 | 12,00 |
| 9/16″ – 12 | 14,288 | M14 x 2.00 | 14,00 |
| 5/8″ – 11 | 15,875 | M16 x 2.00 | 16,00 |
| 3/4″ – 10 | 19,050 | M20 x 2.50 | 20,00 |
| 7/8″ – 9 | 22,225 | M22 x 2.50 | 22,00 |
| 1″ – 8 | 25,400 | M24 x 3.00 | 24,00 |
| 1 1/8″ – 7 | 28,575 | M27 x 3.00 | 27,00 |
| 1 1/4″ – 7 | 31,750 | M30 x 3.50 | 30,00 |
| 1 1/2″ – 6 | 38,100 | M36 x 4.00 | 36,00 |
| 1 3/4″ – 5 | 44,450 | M42 x 4.50 | 42,00 |
| 2″ – 4 1/2 | 50,800 | M48 x 5.00 | 48,00 |
Diese Tabelle zeigt nur ungefähre Entsprechungen. Sie dient zur Einschätzung, nicht zur direkten Verwendung.
UNF und metrisches Feingewinde: Größen nur vergleichen
UNF steht für feine Zollgewinde. Diese sind vergleichbar mit metrischen Feingewinden. Sie werden häufig in präzisen Anwendungen eingesetzt.
| UNF Gewinde | Ø außen mm | Metrisches Feingewinde | Ø außen mm |
|---|---|---|---|
| 1/4″ – 28 | 6,350 | M6 x 0.75 | 6,00 |
| 5/16″ – 24 | 7,938 | M8 x 1.00 | 8,00 |
| 3/8″ – 24 | 9,525 | M10 x 1.25 | 10,00 |
| 1/2″ – 20 | 12,700 | M12 x 1.50 | 12,00 |
| 9/16″ – 18 | 14,288 | M14 x 1.50 | 14,00 |
| 5/8″ – 18 | 15,875 | M16 x 1.50 | 16,00 |
| 3/4″ – 16 | 19,050 | M20 x 1.50 | 20,00 |
| 7/8″ – 14 | 22,225 | M22 x 1.50 | 22,00 |
| 1″ – 12 | 25,400 | M24 x 2.00 | 24,00 |
| 1 1/8″ – 12 | 28,575 | M27 x 2.00 | 27,00 |
| 1 1/4″ – 12 | 31,750 | M30 x 2.00 | 30,00 |
| 1 1/2″ – 12 | 38,100 | M36 x 2.00 | 36,00 |
UNF-Gewinde sind deutlich feiner als UNC. Sie bieten eine höhere Präzision. Gleichzeitig sind sie empfindlicher gegenüber Verschmutzung.

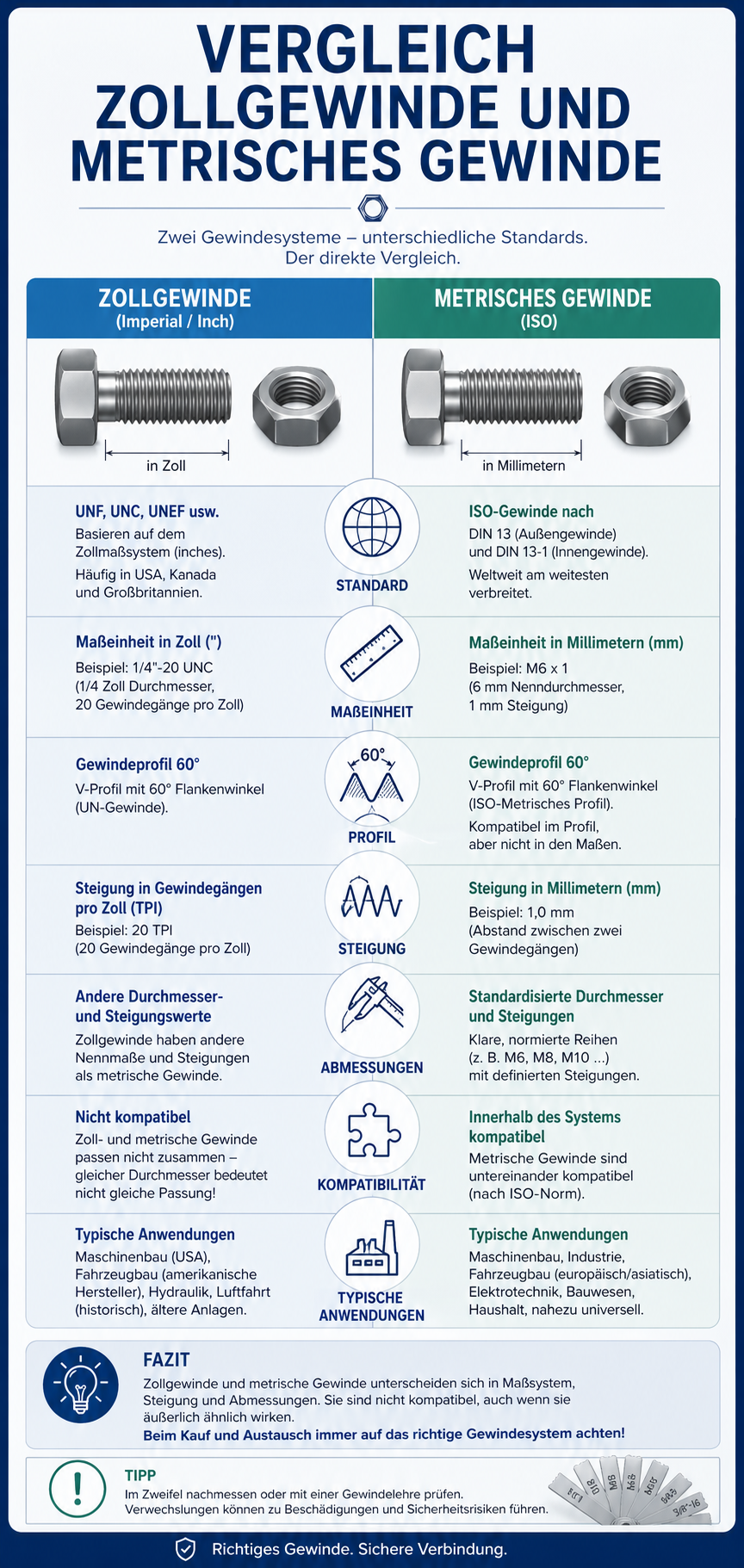

![Vergleich Zollgewinde und metrisches Gewinde Infografik [Bildinhalt mit KI erstellt]](https://handwerkerwissen.com/wp-content/uploads/2026/05/Vergleich-Zollgewinde-und-metrisches-Gewinde-Infografik.png "[Bildinhalt mit KI erstellt]")
Praktische Anwendung und typische Fehlerquellen
In der Praxis kommt es oft zu Verwechslungen. Besonders bei internationalen Produkten ist Vorsicht nötig. Amerikanische Maschinen nutzen häufig Zollgewinde. Europäische Systeme verwenden metrische Gewinde. Ein häufiger Fehler ist das falsche Nachbestellen von Schrauben.
Auch bei Reparaturen passieren Fehler. Ein weiteres Problem ist die optische Ähnlichkeit. Viele Schrauben sehen gleich aus. Doch kleine Unterschiede haben große Wirkung. Deshalb sollte man immer messen. Gewindelehren sind hier hilfreich. Auch Herstellerangaben sind wichtig. Wer unsicher ist, sollte immer nachprüfen.
Ein unterschätzter Unterschied: Einfluss auf Belastbarkeit und Montage
Ein oft übersehener Punkt ist die Belastbarkeit. Grobe Gewinde wie UNC verteilen Kräfte anders. Sie sind robuster bei weichen Materialien. Feine Gewinde besitzen bei gleichem Nenndurchmesser häufig einen größeren Spannungsquerschnitt. Die erreichbare Vorspannkraft hängt dennoch von der gesamten Verbindung ab. Das ist wichtig bei Präzisionsbauteilen. Auch die Montage unterscheidet sich.
Grobe Gewinde lassen sich schneller eindrehen. Feine Gewinde benötigen mehr Genauigkeit. In der Industrie wird das gezielt genutzt. Dieser Unterschied beeinflusst Haltbarkeit und Sicherheit. Wer das versteht, trifft bessere Entscheidungen bei der Auswahl.
DIN vs. ISO: Die wichtigsten Unterschiede der Schlüsselweite
Ein häufiger Stolperstein in der Werkstatt ist der Unterschied zwischen alten DIN-Vorgaben und den aktuellen ISO-Normen. Während die Schlüsselweite für Standardgewinde wie M8 stabil bei 13 mm blieb, gab es bei M10, M12 und M14 signifikante Änderungen.
So besitzt eine M10-Schraube nach DIN oft eine Schlüsselweite von 17 mm, während die neuere ISO-Norm 16 mm vorschreibt. Wer hier zum falschen Maulschlüssel greift, riskiert, den Schraubenkopf „rund“ zu drehen und das Bauteil zu beschädigen. Eine präzise Zuordnung der Schlüsselweite zum entsprechenden Gewindedurchmesser ist daher für sicheres Arbeiten unerlässlich.
Schlüsselweite messen: So finden Sie das richtige Maß
Wenn die Kennzeichnung auf dem Werkzeug fehlt oder der Schraubenkopf verschmutzt ist, müssen Sie die Schlüsselweite manuell bestimmen. Gemessen wird hierbei immer der Abstand zwischen zwei parallel gegenüberliegenden Flächen des Sechskants, niemals über die Ecken. Ein digitaler Messschieber liefert hier das präziseste Ergebnis, um zwischen einer 16er und einer 17er Schlüsselweite zu unterscheiden.
Achten Sie darauf, den Messschieber plan an den Flanken anzusetzen, um Messfehler durch Verkanten zu vermeiden. Nur so stellen Sie sicher, dass der Steckschlüssel spielfrei sitzt und die Kraft optimal übertragen werden kann.
Werkzeugwahl für metrische und zöllige Schlüsselweiten
Nicht jede Schlüsselweite, die in Millimetern fast passt, ist für das entsprechende Werkstück geeignet. Besonders bei Fahrzeugen aus den USA oder England trifft man häufig auf zöllige Schrauben, deren Schlüsselweite in Fraktionen von Zoll angegeben wird.
Ein 1/2-Zoll-Schlüssel entspricht etwa 12,7 mm, was ihn fast kompatibel mit einer 13 mm Schraube erscheinen lässt, jedoch zu gefährlichem Spiel führt. Die Verwendung von präzise abgestimmtem Werkzeug für die jeweilige Schlüsselweite verhindert Unfälle und schont die Flanken der Schraubverbindung. Prüfen Sie daher vorab immer, ob Ihr Projekt ein metrisches oder ein imperiales System nutzt.
Zollgewinde oder metrisches Gewinde in fünf Schritten bestimmen
- Bauteil nicht mit Gewalt verbinden: Dreht sich die Schraube nur ein bis zwei Gänge leicht ein, stoppen Sie. Ein scheinbar passender Durchmesser beweist nichts.
- Außendurchmesser messen: Setzen Sie den Messschieber rechtwinklig über die Gewindespitzen. Farbe, Korrosion und Beschichtung verfälschen das Ergebnis.
- Steigung ermitteln: Eine Gewindelehre ist am sichersten. Beim metrischen Gewinde wird die Steigung in Millimetern angegeben; beim Unified-Zollgewinde meist als Gänge pro Zoll, kurz TPI.
- Kennzeichnung lesen: M8 × 1,25 bedeutet 8 mm Nenndurchmesser und 1,25 mm Steigung. 1/4-20 UNC bezeichnet ein Viertelzollgewinde mit 20 Gängen pro Zoll.
- System bestätigen: Maschinenhandbuch, Stückliste oder Herstellerzeichnung haben Vorrang vor einer optischen Zuordnung.
Der häufigste Denkfehler: Metrisches ISO-Gewinde und Unified-Gewinde besitzen bei den üblichen Ausführungen beide einen Nenn-Flankenwinkel von 60 Grad. Trotzdem passen sie nicht zusammen. Durchmesser, Steigung, Grundprofil und Toleranzen unterscheiden sich. Eine ähnlich große Schraube kann deshalb das Innengewinde bereits beim ersten Anziehen beschädigen.
Die Normfamilien zeigen, warum Umrechnungstabellen nur der Orientierung dienen: ISO 261 legt die allgemeine Reihe metrischer ISO-Gewinde fest. Für Unified-Inch-Gewinde gilt im US-System unter anderem ASME B1.1. Ein rechnerisch naher Millimeterwert macht aus einem Zollgewinde daher kein metrisches Gewinde.
UNC, UNF und metrische Steigung richtig lesen
| Bezeichnung | Was sie aussagt | Praxisbeispiel |
|---|---|---|
| M8 | metrisches Regelgewinde; Regelsteigung wird oft weggelassen | Steigung über Normtabelle oder Lehre bestätigen |
| M8 × 1 | metrisches Feingewinde mit 1 mm Steigung | nicht mit M8-Regelgewinde mischen |
| 1/4-20 UNC | 1/4 Zoll Nenndurchmesser, 20 TPI, Unified Coarse | passende UNC-Mutter verwenden |
| 1/4-28 UNF | 1/4 Zoll Nenndurchmesser, 28 TPI, Unified Fine | passende UNF-Mutter verwenden |
UNC und UNF beschreiben Reihen innerhalb des Unified-Systems. „Grob“ und „fein“ sind keine direkte Übersetzung in ein metrisches Gegenstück. Die Teilung lässt sich umrechnen: 25,4 geteilt durch TPI ergibt den Abstand zweier Gewindegänge in Millimetern. Bei 20 TPI sind das 1,27 mm. Das hilft beim Identifizieren, erlaubt aber keinen Austausch gegen M8 × 1,25.
Belastbarkeit hängt von der ganzen Verbindung ab
Ob Regel- oder Feingewinde besser passt, entscheidet die Konstruktion. Feingewinde besitzt bei gleichem Nenndurchmesser einen größeren Spannungsquerschnitt und erlaubt eine feinere axiale Verstellung. Grobe Steigungen sind unempfindlicher gegen Schmutz und lassen sich schneller montieren. In weichen Werkstoffen können größere Gewindetiefen günstig sein. Daraus folgt keine pauschale Rangliste.
Für eine tragende Verbindung zählen auch Werkstoff, Einschraublänge, Festigkeitsklasse, Oberflächenzustand, Reibung, Vorspannkraft und dynamische Belastung. Die VDI 2230 Blatt 1 behandelt die systematische Berechnung hochbeanspruchter Schraubenverbindungen. Wer an Bremsen, Fahrwerk, Hebezeugen oder Maschinen arbeitet, übernimmt daher niemals einen Tabellenwert nur wegen eines ähnlichen Durchmessers.
Passende Drehmomente finden Sie im Beitrag Anzugsmoment für Feingewinde richtig bestimmen. Für die Identifikation genügt ein Messschieber allein selten: Gewindelehre, saubere Probe-Mutter und technische Dokumentation bilden zusammen die deutlich sicherere Prüfung.
Fazit
Der Vergleich von Zollgewinde und metrischem Gewinde zeigt klare Unterschiede, die in der Praxis entscheidend sind. Trotz ähnlicher Maße sind beide Systeme nicht kompatibel. Tabellen helfen bei der Orientierung, ersetzen aber keine genaue Prüfung. Wer die Unterschiede kennt, vermeidet Schäden und spart Zeit. Besonders bei internationalen Projekten ist dieses Wissen unverzichtbar.
Häufige Fragen
Wie erkenne ich ein metrisches Gewinde?
Metrische Gewinde tragen meist ein M vor dem Nenndurchmesser, etwa M8. Messen Sie Durchmesser und Steigung und gleichen Sie beide Werte mit Normtabelle oder Herstellerangabe ab.
Was bedeutet 1/4-20 UNC?
Die Bezeichnung steht für ein Unified-Zollgewinde mit 1/4 Zoll Nenndurchmesser und 20 Gewindegängen pro Zoll. UNC bezeichnet die grobe Gewindereihe.
Was bedeutet M8 × 1,25?
M8 bezeichnet 8 mm Nenndurchmesser, 1,25 mm ist der axiale Abstand zweier Gewindegänge. Bei M8-Regelgewinde wird die Steigung oft nicht ausgeschrieben.
Sind UNC und metrisches Regelgewinde austauschbar?
Nein. Ähnliche Durchmesser und Steigungen reichen nicht aus. Profilmaße und Toleranzen unterscheiden sich, sodass die Kombination Gewinde beschädigen kann.
Was ist der Unterschied zwischen UNC und UNF?
UNC verwendet eine gröbere, UNF eine feinere Teilung bei demselben Nenndurchmesser. Die passende Reihe muss mit Mutter, Bauteilgewinde und Konstruktion übereinstimmen.
Wie misst man die Gewindesteigung?
Am zuverlässigsten mit einer Gewindelehre. Alternativ messen Sie die Länge mehrerer Gänge und teilen durch deren Anzahl; bei Zollgewinden wird häufig TPI gezählt.
Kann ich einen fast passenden Schlüssel verwenden?
Nein. Ein zu großer metrischer oder zölliger Schlüssel rundet den Sechskant ab. Bestimmen Sie die Schlüsselweite und verwenden Sie ein spielfrei passendes Werkzeug.
Sind Rohrgewinde mit UNC oder UNF identisch?
Nein. Rohrgewinde folgen eigenen Normen und können kegelig oder zylindrisch ausgeführt sein. Dichtfunktion und Bezeichnung müssen gesondert geprüft werden.
