Kabelverschraubung Tabelle: Alle Maße & Infos
Die Kabelverschraubung Tabelle ist ein zentrales Werkzeug für die Auswahl der richtigen Verschraubung in der Elektroinstallation. Sie zeigt exakt, welche Gewindegrößen, Bohrdurchmesser und Klemmbereiche zusammenpassen. Dabei unterscheidet man hauptsächlich zwischen der klassischen PG Kabelverschraubung, auch Panzergewinde genannt, und der modernen metrischen Variante. Beide dienen dazu, Kabel sicher durch Gehäuse zu führen und gleichzeitig Schutz vor Feuchtigkeit, Staub und mechanischer Belastung zu gewährleisten.
Das Wichtigste in Kürze
- Kabelverschraubungen verbinden Kabel sicher mit Gehäusen und schützen vor Umwelteinflüssen
- PG-Verschraubungen sind ältere Normen, metrische Varianten sind heute Standard
- Der Klemmbereich bestimmt, welche Kabeldurchmesser verwendet werden können
- Der Bohrdurchmesser muss exakt zur Verschraubung passen
- Gewindesteigung beeinflusst Montage und Dichtigkeit
Grundlagen der Kabelverschraubung und ihre Funktionen
Kabelverschraubungen sind unverzichtbare Bauteile in elektrischen Anlagen. Sie ermöglichen das sichere Einführen eines Kabels in ein Gehäuse. Dabei sorgen sie für festen Halt und verhindern das Herausziehen. Zusätzlich bieten sie Schutz vor Feuchtigkeit und Staub.
Viele Modelle übernehmen auch eine Zugentlastung. Das bedeutet, dass mechanische Kräfte nicht direkt auf die Kabel wirken. Außerdem schützen sie vor Knicken und sorgen für eine saubere Abdichtung. In speziellen Anwendungen übernehmen sie sogar Erdungs- oder Isolationsfunktionen. Dadurch erhöhen sie die Sicherheit erheblich. Ohne passende Verschraubung kann es schnell zu Schäden kommen.

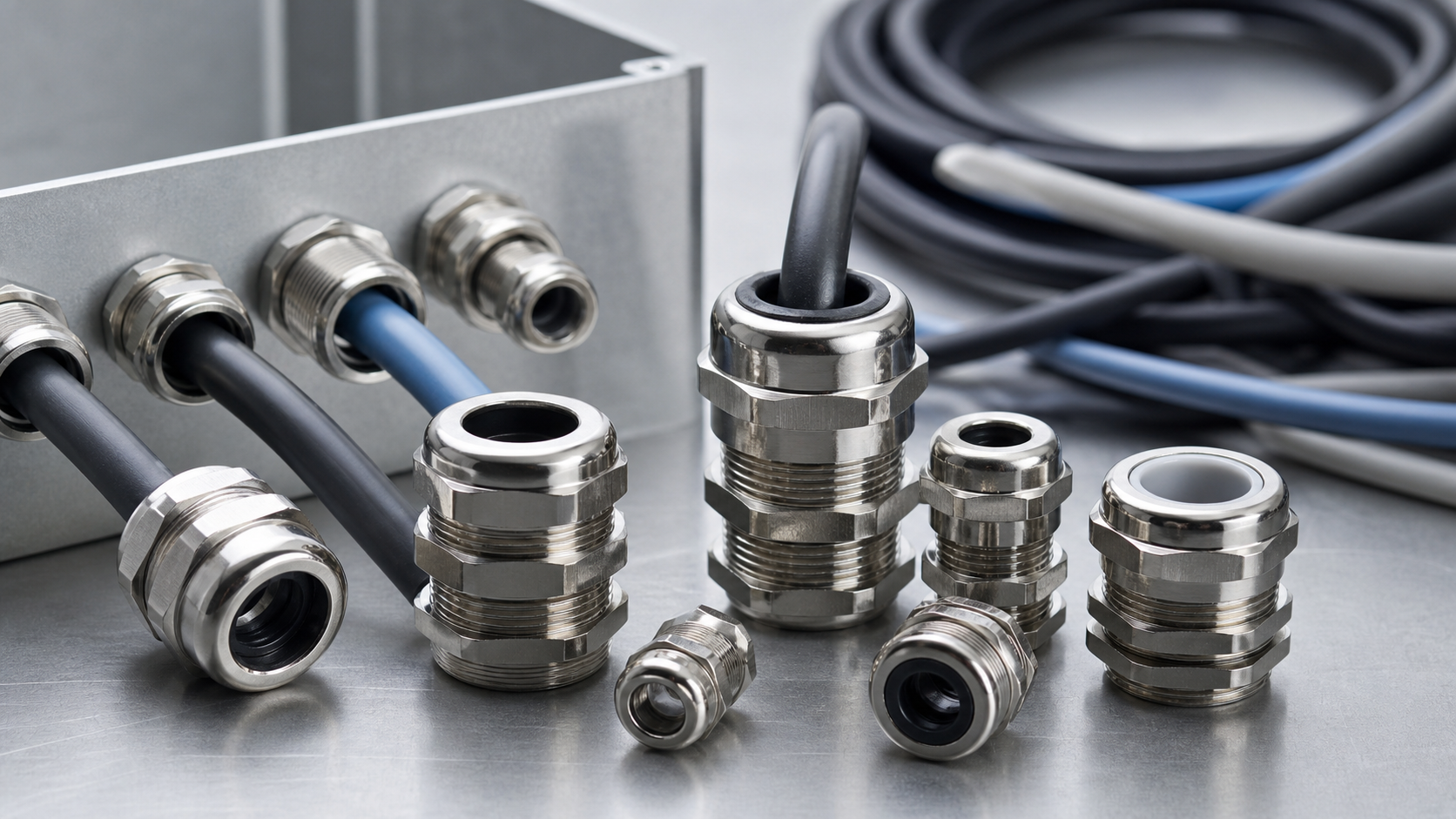

PG Kabelverschraubung Tabelle im Detail
Die PG Kabelverschraubung basiert auf einem älteren Gewindestandard. Dennoch wird sie noch häufig verwendet. Die Tabelle zeigt alle relevanten Größen und Maße im Überblick.
| Nenngröße | Außendurchmesser (mm) | Steigung (mm) | Bohrung (mm) | Klemmbereich (mm) |
|---|---|---|---|---|
| PG 7 | 12,5 | 1,27 | 12,8 | 3,0 – 6,5 |
| PG 9 | 15,2 | 1,41 | 15,5 | 4,0 – 8,0 |
| PG 11 | 18,6 | 1,41 | 18,9 | 4,5 – 10,0 |
| PG 13,5 | 20,4 | 1,41 | 20,7 | 6,0 – 12,0 |
| PG |
22,5 | 1,41 | 22,8 | 10,0 – 14,0 |
| PG 21 | 28,3 | 1,588 | 28,6 | 13,0 – 18,0 |
| PG 29 | 37,0 | 1,588 | 37,4 | 18,0 – 25,0 |
| PG 36 | 47,0 | 1,588 | 47,4 | 22,0 – 32,0 |
| PG 42 | 54,0 | 1,588 | 54,4 | 30,0 – 38,0 |
| PG 48 | 59,3 | 1,588 | 59,7 | 34,0 – 44,0 |
Alle Werte geben die exakten technischen Anforderungen an. Besonders wichtig ist der Klemmbereich. Er bestimmt, welche Kabel eingesetzt werden dürfen. Ebenso entscheidend ist die Bohrung. Sie muss exakt passen, sonst entsteht keine dichte Verbindung. Die Gewindesteigung beeinflusst die Verschraubungstiefe und Stabilität. Trotz ihres Alters ist die PG-Reihe noch in vielen Anlagen vorhanden.
Metrische Kabelverschraubung Tabelle vollständig erklärt
Metrische Kabelverschraubungen sind heute der Standard. Sie bieten eine bessere Normierung und mehr Auswahlmöglichkeiten. Die folgende Tabelle enthält alle Größen vollständig.
| Nenngröße | Außendurchmesser (mm) | Steigung (mm) | Bohrung (mm) | Klemmbereich (mm) |
|---|---|---|---|---|
| M6 x 0,75 | 6 | 0,75 | 6,5 | 2,0 – 3,0 |
| M8 x 1,0 | 8 | 1,0 | 8,5 | 3,0 – 5,0 |
| M10 x 1,0 | 10 | 1,0 | 10,5 | 3,0 – 6,0 |
| M12 x 1,5 | 12 | 1,5 | 12,5 | 3,0 – 6,5 |
| M16 x 1,5 | 16 | 1,5 | 16,5 | 4,5 – 10,0 |
| M18 x 1,5 | 18 | 1,5 | 18,5 | 3,0 – 10,0 |
| M20 x 1,5 | 20 | 1,5 | 20,5 | 6,0 – 12,0 |
| M24 x 1,5 | 24 | 1,5 | 24,5 | 7,0 – 17,5 |
| M25 x 1,5 | 25 | 1,5 | 25,5 | 9,0 – 17,0 |
| M30 x 2,0 | 30 | 2,0 | 30,5 | 13,0 – 20,5 |
| M32 x 1,5 | 32 | 1,5 | 32,5 | 11,0 – 21,0 |
| M36 x 2,0 | 36 | 2,0 | 36,5 | 18,0 – 26,5 |
| M40 x 1,5 | 40 | 1,5 | 40,5 | 19,0 – 28,0 |
| M45 x 2,0 | 45 | 2,0 | 45,5 | 26,0 – 28,5 |
| M50 x 1,5 | 50 | 1,5 | 50,5 | 27,0 – 35,0 |
| M56 x 2,0 | 56 | 2,0 | 56,5 | 32,0 – 41,5 |
| M63 x 1,5 | 63 | 1,5 | 63,5 | 34,0 – 45,0 |
| M72 x 2,0 | 72 | 2,0 | 72,5 | 41,0 – 56,5 |
| M75 x 1,5 | 75 | 1,5 | 75,5 | 50,0 – 56,0 |
| M80 x 2,0 | 80 | 2,0 | 80,5 | 56,0 – 68,0 |
| M90 x 2,0 | 90 | 2,0 | 90,5 | 75,0 – 85,0 |
| M105 x 2,0 | 105 | 2,0 | 105,5 | 83,0 – 90,0 |
| M110 x 2,0 | 110 | 2,0 | 110,5 | 85,0 – 95,0 |
Diese Tabelle deckt alle Größenbereiche ab. Sie reicht von sehr kleinen Kabeln bis hin zu großen Industrieanwendungen. Besonders auffällig ist die größere Vielfalt im Vergleich zu PG. Dadurch lassen sich Kabel präziser auswählen. Auch die Abdichtung ist meist besser.
Unterschiede zwischen PG und metrischen Verschraubungen
PG und metrische Verschraubungen unterscheiden sich deutlich. PG basiert auf einem älteren System. Die Größen sind nicht metrisch standardisiert. Dadurch kann es zu Ungenauigkeiten kommen. Metrische Verschraubungen hingegen sind international genormt.
Das erleichtert die Planung und Montage. Zudem bieten sie feinere Abstufungen. Das sorgt für eine bessere Passgenauigkeit. Auch die Dichtigkeit ist oft höher. In modernen Anlagen werden daher fast ausschließlich metrische Varianten verwendet. Dennoch bleibt PG wichtig für bestehende Systeme.
Auswahl der richtigen Kabelverschraubung anhand der Tabelle
Die richtige Auswahl beginnt immer mit dem Kabeldurchmesser. Dieser muss innerhalb des Klemmbereichs liegen. Danach wird der passende Gewindetyp gewählt. Anschließend muss die Bohrung im Gehäuse stimmen. Sie ist entscheidend für die Dichtigkeit.
Auch die Gewindesteigung spielt eine Rolle. Sie beeinflusst die Montage und den Halt. Wer diese Werte falsch wählt, riskiert Undichtigkeiten. Deshalb sollte die Tabelle immer sorgfältig genutzt werden. Sie dient als verbindliche Grundlage für die Planung. Eine korrekte Auswahl erhöht die Lebensdauer der gesamten Installation.
Unterschätzte Faktoren bei der Anwendung von Kabelverschraubungen
Viele beachten nur die Maße, aber nicht die Umgebung. Dabei spielt sie eine große Rolle. In feuchten Bereichen ist eine hohe Dichtigkeit entscheidend. Auch Temperaturunterschiede wirken sich aus. Materialien können sich ausdehnen oder zusammenziehen.
Dadurch verändert sich der Sitz der Verschraubung. Zudem beeinflusst die Kabelbewegung die Haltbarkeit. Besonders bei Maschinen kann es zu Belastungen kommen. Auch die Kombination aus Kabelmaterial und Verschraubung ist wichtig. Manche Materialien reagieren unterschiedlich. Wer diese Faktoren berücksichtigt, vermeidet langfristige Schäden. Das ist ein oft unterschätzter, aber entscheidender Punkt.
Montageanleitung und korrekte Anzugsdrehmomente
Die fachgerechte Montage einer Kabelverschraubung ist entscheidend für die langfristige Anlagensicherheit. Ein häufiger Fehler ist ein zu hohes oder zu niedriges Drehmoment. Während ein zu festes Anziehen die Dichtung dauerhaft verformt oder das Gehäuse beschädigt, führt ein zu lockeres Gewinde zum Verlust der Schutzart und mangelhafter Zugentlastung.
Nutzen Sie für die Installation stets Drehmomentschlüssel und orientieren Sie sich an den Herstellerangaben (z. B. 4 Nm für M20 Kunststoffverschraubungen), um eine „Klick-fertig-dicht“-Garantie zu gewährleisten. Messen Sie den Kabelaußendurchmesser zudem exakt mit einem Messschieber, bevor Sie die passende Verschraubungsgröße wählen.
Speziallösungen: EMV-Schutz und Hygienic Design
In modernen Industrieumgebungen reicht eine Standard-Kabelverschraubung oft nicht aus. Für geschirmte Leitungen ist eine EMV-konforme Verschraubung essenziell, die den Kabelschirm durch eine 360°-Kontaktierung sicher einbindet und elektromagnetische Störungen minimiert. In der Lebensmittel- oder Pharmaindustrie kommen hingegen Varianten im „Hygienic Design“ zum Einsatz.
Diese EHEDG-zertifizierten Komponenten verhindern durch glatte Oberflächen und spaltfreie Konstruktionen die Ansammlung von Mikroorganismen und Schmutz. Die Wahl des Materials – von vernickeltem Messing über Edelstahl bis hin zu bleifreien Varianten – muss hierbei strikt auf die chemische Belastung abgestimmt sein.
Schutzarten IP68/IP69K und thermische Beständigkeit
Die Schutzart definiert, wie widerstandsfähig eine Kabelverschraubung gegen äußere Einflüsse ist. Standardverschraubungen bieten meist IP68 (dauerhaftes Untertauchen), während IP69K-zertifizierte Modelle zusätzlich dem Hochdruckreinigen standhalten – ein Muss in Reinigungszyklen der Prozessindustrie. Neben der Feuchtigkeit spielt die Temperatur eine zentrale Rolle.
Hochtemperaturvarianten aus speziellen Kunststoffen oder Metallen mit FKM-Dichtungen decken Bereiche von -60 °C bis +200 °C ab. Achten Sie bei der Auswahl darauf, dass die Dichtungsmaterialien wie NBR oder Silikon explizit für Ihre Umgebungstemperatur und Medienbeständigkeit zugelassen sind.
Fazit
Die Kabelverschraubung Tabelle ist unverzichtbar für jede sichere Installation. Sie liefert alle Maße auf einen Blick und verhindert Fehler. Besonders die genaue Abstimmung von Klemmbereich, Bohrung und Gewinde ist entscheidend. Metrische Systeme bieten heute klare Vorteile. Dennoch bleibt PG relevant. Wer die Tabellen korrekt nutzt, sorgt für maximale Sicherheit, Dichtigkeit und Langlebigkeit. Genau hier liegt der Unterschied zwischen einer funktionierenden und einer fehleranfälligen Installation.
FAQ
Was ist die Aufgabe einer Kabelverschraubung?
Eine Kabelverschraubung führt elektrische Leitungen sicher durch Gehäusewände und schützt das Innere vor Staub, Feuchtigkeit und mechanischen Einflüssen. Zudem bietet sie eine integrierte Zugentlastung, die verhindert, dass das Kabel bei Zugbelastung aus der Anschlussstelle rutscht.
Welchen Unterschied gibt es zwischen metrischen und PG-Gewinden?
Metrische Gewinde (z. B. M20) sind der aktuelle Standard und haben die alten PG-Größen (Stahlpanzerrohr-Gewinde) in der Neuinstallation weitestgehend abgelöst. PG-Verschraubungen findet man heute primär noch im Servicefall oder bei älteren Bestandsanlagen in der Industrie.
Was bedeutet die Schutzart IP68 bei Kabelverschraubungen?
Die Schutzart IP68 garantiert, dass die Verschraubung staubdicht ist und Schutz gegen dauerndes Untertauchen in Wasser bietet. Viele hochwertige Hersteller zertifizieren ihre Produkte zusätzlich für spezifische Druckwerte, wie beispielsweise 10 bar für 30 Minuten.
Wie wähle ich die richtige Größe für eine Kabelverschraubung aus?
Entscheidend ist der exakte Außendurchmesser des Kabels, der innerhalb des angegebenen Klemmbereichs der Verschraubung liegen muss. Eine zu große Verschraubung kann das Kabel nicht abdichten, während eine zu kleine den Mantel quetschen und beschädigen würde.
Wann benötige ich eine EMV-Kabelverschraubung?
EMV-Verschraubungen sind notwendig, wenn geschirmte Kabel verwendet werden, um elektromagnetische Störungen zu vermeiden oder abzuleiten. Sie stellen eine 360°-Verbindung zwischen dem Kabelschirm und dem metallischen Gehäuse her, um eine lückenlose Dämpfung zu gewährleisten.
Aus welchen Materialien werden Kabelverschraubungen gefertigt?
Gängige Materialien sind Polyamid-Kunststoff für Standardanwendungen sowie Messing (vernickelt) oder Edelstahl für raue Industrieumgebungen. Edelstahl und bleifreies Messing werden bevorzugt in Bereichen mit hohen Hygieneanforderungen oder aggressiven Chemikalien eingesetzt.
Was ist eine Gegenmutter und wofür wird sie benötigt?
Die Gegenmutter wird auf das Gewinde der Verschraubung geschraubt, wenn im Gehäuse kein passendes Innengewinde vorhanden ist. Sie fixiert die Kabelverschraubung mechanisch von der Innenseite der Gehäusewand und sorgt für einen festen Sitz.
Warum ist die Zugentlastung bei Kabelverschraubungen wichtig?
Die Zugentlastung schützt die internen Kontaktstellen vor mechanischer Belastung, falls am äußeren Kabel gezogen wird. Ohne diese Sicherung könnten Adern aus den Klemmen reißen, was zu Kurzschlüssen oder Funktionsausfällen führen würde.
Wie erkenne ich eine hochwertige Kabelverschraubung?
Hochwertige Modelle zeichnen sich durch Zertifizierungen wie UL, VDE oder EHEDG sowie durch eine Lamellenkonstruktion für optimale Klemmung aus. Zudem verfügen sie oft über integrierte Dichtlippen für einen wasserdichten Abschluss zum Gehäuse.
Kann man mehrere Kabel durch eine Verschraubung führen?
Ja, hierfür gibt es spezielle Mehrfach-Dichteinsätze mit mehreren Bohrungen für unterschiedliche Kabeldurchmesser. Es ist dabei wichtig, dass jede Bohrung korrekt belegt ist, damit die angegebene Schutzart der gesamten Verschraubung erhalten bleibt.
