Anzugsmoment für Feingewinde: Tabellen richtig nutzen

Das Anzugsmoment für Feingewinde beeinflusst die Vorspannkraft und damit die Funktion einer Schraubverbindung. Die kleinere Steigung allein liefert jedoch keinen Montagewert. Dieser Ratgeber erklärt, welche Angaben eine belastbare Vorgabe benötigt und warum allgemeine Tabellen nur unter ihren dokumentierten Randbedingungen gelten.

Das Wichtigste in Kürze

• Das Anzugsmoment wird in Newtonmeter (Nm) angegeben
• 1 Nm entspricht 1 Newton Kraft bei 1 Meter Hebel
• Das Anzugsmoment hängt von Festigkeitsklasse, Reibung und Gegenstück ab
• Ein Drehmomentschlüssel ist zwingend erforderlich
• Die Festigkeitsklasse beeinflusst das Drehmoment stark

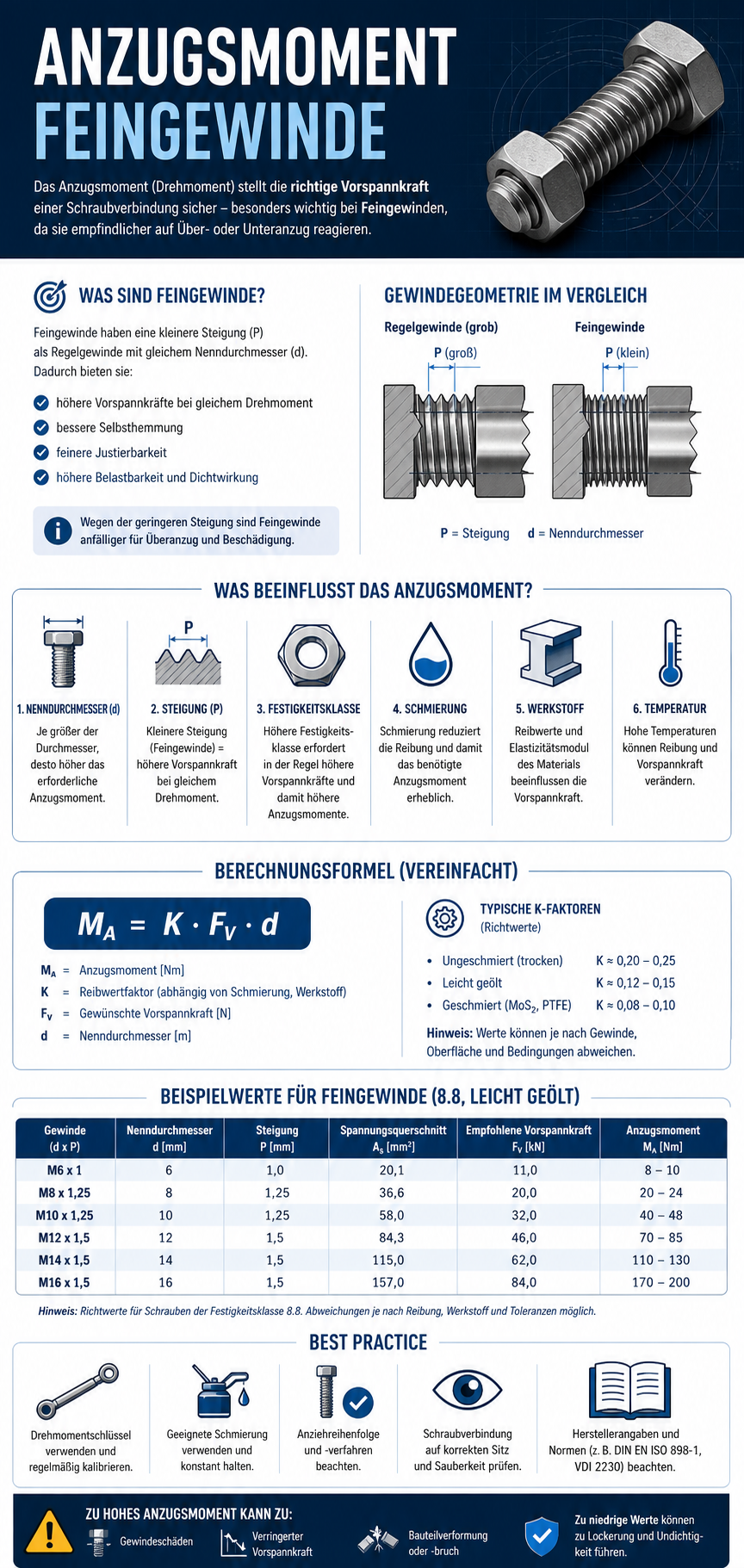

Was ist das Anzugsmoment bei Feingewinde?

Das Anzugsmoment bei Feingewinde beschreibt die Kraft, mit der eine Schraube angezogen wird, um eine definierte Vorspannkraft zu erzeugen. Es wird in Newtonmeter angegeben und hängt von Gewindegröße und Festigkeitsklasse ab.

Bedeutung des Anzugsmoments bei Feingewinde

Das Anzugsmoment ist eine zentrale Größe in der Schraubtechnik. Es gibt an, wie stark eine Schraube angezogen werden muss. Dadurch entsteht eine definierte Vorspannkraft. Diese sorgt dafür, dass Bauteile fest miteinander verbunden bleiben. Feingewinde haben eine kleinere Steigung als Regelgewinde und bei gleichem Nenndurchmesser meist einen größeren Spannungsquerschnitt. Welche Kraft die Verbindung sicher überträgt, hängt auch von Gegenstück, Einschraublänge und Belastung ab. Gleichzeitig reagieren sie empfindlicher auf falsches Anziehen.

Ein zu geringes Drehmoment führt zu lockeren Verbindungen. Ein zu hohes Drehmoment kann die Schraube beschädigen. Deshalb ist die exakte Einhaltung der Werte entscheidend. Besonders in Maschinenbau und Fahrzeugtechnik spielt das eine große Rolle. Hier wirken oft hohe Belastungen auf die Verbindung.

Einheit und Berechnung von Newtonmeter

Das Anzugsmoment wird in Newtonmeter gemessen. Diese Einheit beschreibt ein Drehmoment. 1 Newtonmeter entsteht, wenn eine Kraft von 1 Newton auf einen Hebel von 1 Meter wirkt. 1 Newton entspricht etwa 100 Gramm Gewichtskraft. Das bedeutet, dass bereits kleine Kräfte große Wirkungen erzeugen können.

Besonders bei langen Hebeln steigt das Drehmoment schnell an. Deshalb ist die Kontrolle so wichtig. Ein Drehmomentschlüssel hilft dabei. Er zeigt exakt an, wann das gewünschte Drehmoment erreicht ist. Ohne dieses Werkzeug ist präzises Arbeiten kaum möglich. Gerade bei Feingewinden sollte niemals „nach Gefühl“ gearbeitet werden.

Vorspannkraft bei Schraubverbindungen verstehen

Die Vorspannkraft ist die eigentliche Wirkung des Anzugsmoments. Sie entsteht beim Anziehen der Schraube. Dabei werden die Bauteile zusammengepresst. Wenn die Vorspannkraft ausreichend groß ist, verhalten sich die Teile wie eine Einheit. Das verhindert Bewegungen und Lockerungen.

Zu geringe Vorspannkraft begünstigt Relativbewegung und Ermüdung, zu hohe Vorspannkraft kann Schraube oder Innengewinde überlasten. Drehmoment ist dabei nur eine indirekte Stellgröße: Reibung und Montageverfahren bestimmen, welcher Anteil tatsächlich als Vorspannkraft ankommt.

Warum ein Drehmomentschlüssel unverzichtbar ist

Ein Drehmomentschlüssel ist das wichtigste Werkzeug beim Anziehen von Schrauben. Er stellt sicher, dass das richtige Drehmoment eingehalten wird. Ohne ihn ist die Gefahr von Fehlern sehr hoch. Besonders bei Feingewinden kann das kritisch sein.

Schon kleine Abweichungen haben große Auswirkungen. Der Schlüssel löst aus, sobald das eingestellte Drehmoment erreicht ist. Dadurch wird ein Überdrehen verhindert. Gleichzeitig sorgt er für gleichmäßige Ergebnisse. In der Industrie ist er deshalb Standard. Auch im Heimwerkerbereich wird er immer wichtiger. Wer präzise arbeiten will, sollte nicht darauf verzichten.

Ein oft übersehener Blickwinkel ist die Reibung. Sie beeinflusst das Anzugsmoment stark. Schmierung oder Verschmutzung verändern die Werte deutlich. Dadurch kann die tatsächliche Vorspannkraft abweichen. Profis berücksichtigen diesen Effekt gezielt. Sie passen das Drehmoment an oder verwenden definierte Schmierstoffe. Dadurch wird die Verbindung noch zuverlässiger.

Einfluss von Reibungszahlen auf das Anzugsmoment bei Feingewinde

Das Anzugsmoment hängt stark von der Reibung in Gewinde und Kopfauflage ab. Tabellen nennen deshalb einen Reibungszustand oder Reibwertbereich. Schmierung und Beschichtung verändern diesen Zustand; ohne passende Freigabe darf der Tabellenwert nicht übertragen werden.

Werden geschmierte Schrauben mit dem Drehmoment für trockene Gewinde angezogen, droht eine Überdehnung des Bolzens. Achten Sie daher immer darauf, ob die Tabellenwerte für den Zustand „schwarz phosphatiert“, „verzinkt“ oder „geölt“ gelten, um die optimale Vorspannkraft zu erreichen.

Selbsthemmung und Vibrationssicherheit von Feingewinden

Der kleinere Steigungswinkel beeinflusst die Selbsthemmung eines Feingewindes. Unter dynamischer Querbelastung kann sich die Verbindung trotzdem lockern. Tragfähige Auslegung, erhaltene Vorspannkraft und eine vorgesehene Sicherung bleiben maßgeblich.

Feingewinde werden unter anderem genutzt, wenn eine feine Einstellung, begrenzter Bauraum oder ein größerer Spannungsquerschnitt gefragt ist. Die zulässige Vorspannkraft wird stets für die konkrete Verbindung ermittelt.

Warum es keine universelle Drehmomenttabelle für Feingewinde gibt

Eine Angabe wie „M12 × 1,5“ beschreibt die Geometrie, aber noch kein sicheres Anzugsmoment. Für einen belastbaren Montagewert braucht man mindestens Festigkeitsklasse, Mutter- oder Innengewindefestigkeit, Reibungszustand, Beschichtung, Auflagefläche, Einschraublänge und die gewünschte Vorspannkraft. Bei einer vom Hersteller ausgelegten Verbindung gilt dessen Reparatur- oder Montagevorschrift.

Einflussgröße	Warum sie den Wert verändert	Was in der Praxis gilt
Festigkeitsklasse	bestimmt die zulässige Beanspruchung der Schraube	Kopfprägung und Spezifikation prüfen
Reibung	ein großer Anteil des Drehmoments wird in Gewinde und Auflagefläche durch Reibung verbraucht	trocken, geölt und beschichtet nicht gleichsetzen
Innengewinde	Bauteilwerkstoff und Einschraublänge begrenzen die Tragfähigkeit	Stahlmutter und Aluminiumgehäuse getrennt bewerten
Auflage und Scheibe	Geometrie und Oberfläche beeinflussen Reibung und Flächenpressung	vorgegebene Scheiben und Muttern verwenden
Anziehverfahren	Drehmoment, Drehwinkel und hydraulisches Spannen streuen unterschiedlich	Verfahren nicht eigenmächtig austauschen

Die VDI 2230 Blatt 1 ist ein anerkanntes Regelwerk für die Berechnung hochbeanspruchter Einschraubenverbindungen. Der VDI weist ausdrücklich auf die vielfältigen Einflüsse der Reibung hin. Ein Tabellenwert ohne dokumentierte Annahmen ist daher nur eine Orientierung, keine Freigabe für eine konkrete Verbindung.

So kommen Sie zum richtigen Anzugsmoment

1. Verbindung identifizieren: Nenndurchmesser und Steigung mit Lehre oder Zeichnung bestimmen. Unser Beitrag Zollgewinde und metrisches Gewinde unterscheiden hilft bei ähnlichen Größen.
2. Schraube und Gegenstück erfassen: Festigkeitsklasse, Werkstoff, Mutter, Einschraubtiefe und Wiederverwendbarkeit klären.
3. Oberflächenzustand festlegen: trocken, geölt, verzinkt, beschichtet oder mit Schraubensicherung montiert. Nicht spontan schmieren.
4. Primärquelle wählen: Herstellerwert, Konstruktionszeichnung oder berechnete Montageanweisung schlägt eine allgemeine Tabelle.
5. Werkzeug prüfen: geeigneten Messbereich, Kalibrierstatus, passende Nuss und vorgeschriebene Anziehrichtung kontrollieren.
6. Montage dokumentieren: Bei kritischen Verbindungen Wert, Verfahren, Werkzeug und Los festhalten.

Achtung bei Schmierung: Sinkt die Reibung, kann bei gleichem Drehmoment eine deutlich höhere Vorspannkraft entstehen. Eine trocken spezifizierte Schraube darf deshalb nicht ohne Freigabe geölt werden. Umgekehrt führt korrodierte oder raue Oberfläche häufig zu geringer Vorspannung, obwohl der Schlüssel bereits auslöst.

Feingewinde, Vorspannkraft und Vibrationssicherheit

Ein Feingewinde hat bei gleichem Nenndurchmesser meist einen größeren Spannungsquerschnitt und einen kleineren Steigungswinkel. Das kann für hohe axiale Belastung, genaue Einstellung und begrenzten Bauraum nützlich sein. Es bedeutet aber nicht automatisch, dass dieselbe Schraube immer mit mehr Drehmoment angezogen werden darf. Das Gegenstück kann zuerst versagen.

Auch der verbreitete Satz „Feingewinde löst sich wegen Selbsthemmung nicht“ greift zu kurz. Dynamische Querbewegung kann eine Schraubverbindung trotz Selbsthemmung lockern. Wirksam sind eine ausreichende, dauerhaft erhaltene Vorspannkraft, steife Fügeteile, passende Auflageflächen und eine konstruktiv vorgesehene Sicherung. Klebstoff, Sicherungsmutter oder Formelement dürfen nur eingesetzt werden, wenn sie zur Verbindung und zur späteren Wartung passen.

Tabellenwert und Montagewert sind nicht dasselbe

Allgemeine Tabellen rechnen meist mit einem bestimmten Ausnutzungsgrad der Schraube und einem angenommenen Reibwert. Beide Annahmen können in der realen Verbindung abweichen. Ein Montagewert berücksichtigt dagegen das konkrete Bauteil, seine Streuungen und das zulässige Montagefenster. Stehen mehrere Tabellen im Umlauf, ist deshalb nicht der höchste oder niedrigste Wert „sicherer“. Relevant ist die Quelle, deren Randbedingungen zur Verbindung passen.

Auch die Einheit verdient Aufmerksamkeit. Newtonmeter ist Kraft mal Hebelarm, keine direkt gemessene Zugkraft in der Schraube. Zwei äußerlich gleiche Schrauben können beim selben Drehmoment verschiedene Vorspannkräfte erreichen, wenn eine trocken und die andere beschichtet ist. Um die Streuung zu reduzieren, müssen Gewinde, Auflagefläche und Montagefolge definiert sein. Bei Serienmontage können überwachte Drehwinkel-, Streckgrenzen- oder Vorspannverfahren sinnvoll sein; ihre Auswahl ist eine Konstruktionsaufgabe.

Typische Fehler vor dem ersten Klick

• Festigkeitsklasse nur von einer ähnlichen Schraube übernommen
• Regel- und Feingewindesteigung verwechselt
• geölte Ersatzschraube mit einem Trockenwert angezogen
• Innengewinde aus Aluminium wie eine Stahlmutter behandelt
• Drehmomentschlüssel außerhalb seines geeigneten Messbereichs verwendet
• Setzerscheinungen durch Lack, weiche Dichtung oder raue Auflage ignoriert

Bei Zylinderkopf, Radaufhängung, Druckbehälter, Hebezeug oder anderen sicherheitskritischen Baugruppen wird nicht improvisiert. Dort kann zusätzlich eine vorgeschriebene Reihenfolge, ein Drehwinkel nach Voranzug oder ein Austausch der Schrauben verlangt sein. Die Montageunterlage muss vollständig gelesen werden, bevor das Werkzeug angesetzt wird.

Ein Drehmomentschlüssel wird langsam und gleichmäßig am vorgesehenen Griffpunkt betätigt. Nach dem Auslösen nicht „zur Sicherheit“ nachklicken. Nach Gebrauch entspannt man ein mechanisches Auslösewerkzeug gemäß Herstelleranleitung und lagert es geschützt. Für Drehrichtung und Linksgewinde gilt ebenfalls: Erst Verbindung identifizieren, dann Kraft aufbringen.

Fazit

Das Anzugsmoment für Feingewinde ist ein entscheidender Faktor für sichere Schraubverbindungen. Die Kombination aus Drehmoment und Vorspannkraft sorgt für Stabilität und Langlebigkeit. Wer die Tabellenwerte kennt und einen Drehmomentschlüssel nutzt, vermeidet typische Fehler. Besonders bei hohen Belastungen ist Präzision Pflicht. Die richtige Anwendung schützt Material und erhöht die Sicherheit deutlich.

---

Häufige Fragen

Gibt es ein universelles Anzugsmoment für M10 × 1?

Nein. Gewindegröße allein reicht nicht. Festigkeitsklasse, Gegenwerkstoff, Reibung, Beschichtung, Auflage und gewünschte Vorspannkraft müssen bekannt sein.

Welche Angaben brauche ich für das Anzugsmoment eines Feingewindes?

Mindestens Durchmesser, Steigung, Festigkeitsklasse, Innengewindewerkstoff, Einschraublänge, Oberflächen- und Schmierzustand sowie die Montagevorgabe.

Warum verändert Öl das Anzugsmoment?

Öl senkt häufig die Reibung. Bei gleichem eingestelltem Drehmoment kann dadurch mehr Vorspannkraft entstehen und die Schraube oder das Innengewinde überlastet werden.

Darf eine Feingewindeschraube wiederverwendet werden?

Nur wenn Hersteller und Verbindung dies erlauben. Dehnschrauben, beschädigte Gewinde, korrodierte Teile und vorgeschriebene Einmalverbindungen werden ersetzt.

Braucht Feingewinde immer mehr Drehmoment als Regelgewinde?

Nein. Der richtige Wert ergibt sich aus der gesamten Verbindung. Ein größerer Spannungsquerschnitt allein ist keine Freigabe für ein höheres Drehmoment.

Wie genau muss ein Drehmomentschlüssel sein?

Das Werkzeug muss für Messbereich und Aufgabe geeignet, unbeschädigt und nach Hersteller- oder Betriebsanforderung geprüft sein. Kritische Verbindungen verlangen nachvollziehbare Kalibrierung.

Welche Vorgabe gilt bei sicherheitsrelevanten Schrauben?

Die aktuelle Herstelleranweisung oder eine konstruktiv berechnete Montagevorschrift. Allgemeine Tabellen ersetzen diese Vorgabe nicht.

Schützt Feingewinde automatisch vor Losdrehen?

Nein. Querbewegung und Setzen können auch Feingewinde lockern. Vorspannung, Bauteilsteifigkeit und die vorgesehene Schraubensicherung entscheiden.
