Anzugsdrehmoment Tabelle für Schrauben – Alle Werte & Infos

Das Anzugsdrehmoment ist entscheidend für jede sichere Schraubverbindung. Es bestimmt, mit welcher Kraft eine Schraube angezogen wird und sorgt dafür, dass Bauteile zuverlässig zusammenhalten. Zu wenig Drehmoment führt zu lockeren Verbindungen, während zu viel Kraft Schäden verursacht. In diesem Ratgeber erhalten Sie eine vollständige Anzugsdrehmoment Tabelle, alle wichtigen Formeln, Festigkeitsklassen sowie praktische Tipps für die richtige Anwendung im Alltag.

Das Wichtigste in Kürze

• Das Anzugsdrehmoment gibt an, mit welcher Kraft eine Schraube angezogen wird
• Die Einheit ist Newtonmeter (Nm)
• Ein Drehmomentschlüssel ist für präzises Arbeiten unverzichtbar
• Festigkeitsklassen bestimmen die Belastbarkeit der Schraube
• Zu hohes oder zu niedriges Drehmoment kann Schäden verursachen

Was ist das Anzugsdrehmoment bei Schrauben?

Das Anzugsdrehmoment ist die Kraft, mit der eine Schraube beim Anziehen belastet wird. Es wird in Newtonmetern gemessen und sorgt dafür, dass eine stabile und sichere Verbindung entsteht.

Was ist das Anzugsdrehmoment und warum ist es so wichtig

Das Anzugsdrehmoment beschreibt die Rotationskraft, die beim Festziehen einer Schraube wirkt. Diese Kraft sorgt dafür, dass sich Bauteile fest miteinander verbinden. Wird die Schraube korrekt angezogen, entsteht eine sogenannte Vorspannkraft. Diese hält die Bauteile dauerhaft zusammen.

Ein zu geringes Drehmoment führt dazu, dass sich Verbindungen lösen können. Ein zu hohes Drehmoment kann hingegen das Gewinde beschädigen oder die Schraube überdehnen. Deshalb ist die genaue Einhaltung der Werte entscheidend. Besonders in sicherheitsrelevanten Bereichen wie Fahrzeugen oder Maschinen ist das korrekt eingestellte Drehmoment Pflicht. Ein Drehmomentschlüssel hilft dabei, die richtige Kraft exakt einzuhalten. Dadurch wird die Lebensdauer der Verbindung erhöht und das Risiko von Schäden minimiert.

Drehmoment Einheit und Berechnung einfach erklärt

Das Drehmoment wird in Newtonmetern angegeben. Die Einheit ergibt sich aus Kraft mal Hebelarm. Die grundlegende Formel lautet:

M=F⋅r

Dabei steht M für das Drehmoment, F für die Kraft und r für den Hebelarm. Wenn Sie beispielsweise mit einer Kraft von 1 Newton an einem 1 Meter langen Hebel ziehen, entsteht ein Drehmoment von 1 Nm. Diese physikalische Größe ist leicht nachvollziehbar. Sie zeigt, wie stark eine Drehbewegung wirkt. In der Praxis bedeutet das: Je länger der Hebel, desto weniger Kraft ist nötig. Deshalb haben Drehmomentschlüssel oft lange Griffe. Sie ermöglichen präzises Arbeiten mit geringerem Kraftaufwand. Diese Berechnung ist die Grundlage für alle Tabellenwerte. Ohne sie wäre eine standardisierte Montage nicht möglich.

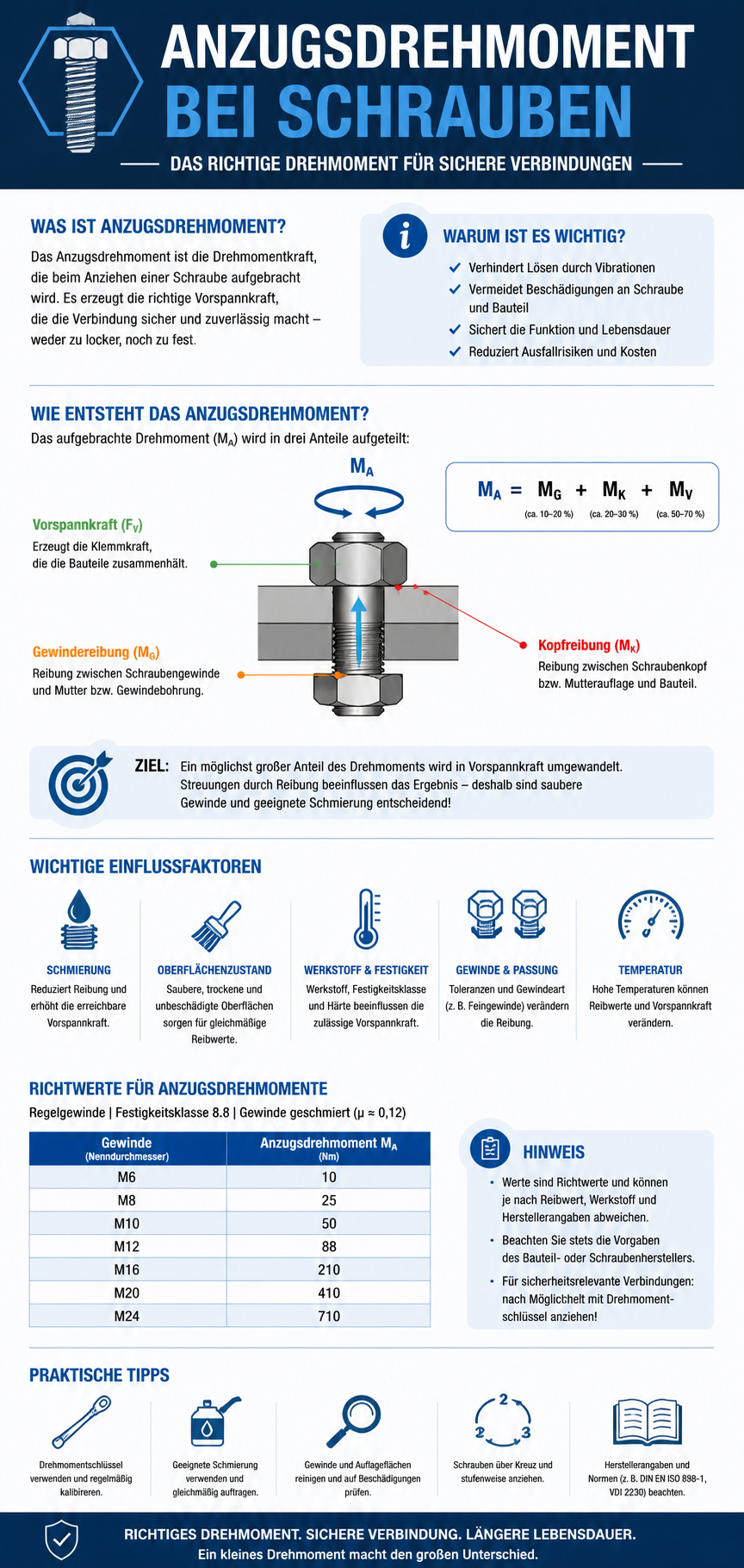

Anzugsdrehmoment Tabelle für Regelgewinde

Die folgende Tabelle zeigt typische Drehmomentwerte für verschiedene Schraubengrößen und Festigkeitsklassen:

Diese Werte sind Richtwerte. Sie können je nach Material und Schmierung leicht variieren. Wichtig ist, dass Sie immer die passende Festigkeitsklasse berücksichtigen. Aluminium, Edelstahl oder Titan verhalten sich unterschiedlich. Deshalb gelten auch unterschiedliche Drehmomente. Ein Blick in die Tabelle verhindert Fehler und spart Zeit.

Festigkeitsklassen von Schrauben richtig verstehen

Schrauben werden nach Festigkeitsklassen gekennzeichnet. Diese geben Auskunft über die Belastbarkeit. Ein Beispiel ist die Klasse 5.6. Die erste Zahl multipliziert mit 100 ergibt die Zugfestigkeit. Die zweite Zahl bestimmt die Streckgrenze.

Diese Werte sind entscheidend für die Auswahl der richtigen Schraube. Aluminium-Schrauben liegen oft bei 5.6. Edelstahl (V2A) entspricht häufig 6.8. Hochfeste Titanschrauben erreichen 8.8 oder mehr. Je höher die Klasse, desto höher darf das Drehmoment sein. Eine falsche Kombination kann zu Materialversagen führen. Daher ist die Kenntnis der Klassen unverzichtbar.

Vorspannkraft bei Schraubverbindungen erklärt

Die Vorspannkraft ist die Kraft, die beim Anziehen entsteht. Sie sorgt dafür, dass Bauteile fest zusammengehalten werden. Ohne ausreichende Vorspannung lockert sich die Verbindung. Mit zu hoher Vorspannung kann die Schraube reißen.

Die Vorspannkraft hängt direkt vom Drehmoment ab. Sie ist der eigentliche Zweck des Anziehens. Interessant ist, dass Reibung einen großen Einfluss hat. Bis zu 90 Prozent der Kraft gehen durch Reibung verloren. Nur ein kleiner Teil erzeugt tatsächlich Spannung. Deshalb sind Schmierung und saubere Gewinde entscheidend. Dieser oft übersehene Faktor ist ein wichtiger Praxis-Tipp.

Typische Fehler beim Anziehen von Schrauben vermeiden

Ein häufiger Fehler ist das Anziehen ohne Drehmomentschlüssel. Dadurch wird das Drehmoment geschätzt und ist oft falsch. Auch verschmutzte Gewinde führen zu falschen Ergebnissen. Ebenso problematisch ist das Ignorieren der Festigkeitsklasse. Viele Anwender nutzen zu hohe Drehmomente aus Unsicherheit. Das führt zu Schäden.

Ein weiterer Fehler ist das sogenannte „Nachziehen“. Dabei wird die Schraube nach kurzer Zeit erneut angezogen. Dies kann die Vorspannkraft unkontrolliert erhöhen. Auch Temperaturunterschiede spielen eine Rolle. Materialien dehnen sich unterschiedlich aus. Dadurch kann sich die Verbindung verändern. Wer diese Faktoren kennt, vermeidet typische Probleme.

Die Reibungszahl: Warum Schmierung das Anzugsdrehmoment verändert

Ein oft unterschätzter Faktor beim korrekten Anzugsdrehmoment ist die Reibungszahl ($\mu$). Tabellenwerte beziehen sich meist auf „neue, unbehandelte Schrauben“. Wenn Sie jedoch ein Gewinde fetten oder ölen, sinkt der Reibungswiderstand drastisch.

Das Ergebnis: Bei gleichem Drehmoment wird die Schraube deutlich stärker gedehnt, was zum Abriss führen kann. Umgekehrt erhöhen Rost oder Verschmutzungen die Reibung so stark, dass die erforderliche Vorspannkraft trotz erreichtem Drehmomentwert nicht erzielt wird. Achten Sie daher immer darauf, ob Ihre Tabelle Werte für trockene, leicht geölte oder verzinkte Oberflächen angibt, um die Sicherheit der Verbindung zu gewährleisten.

Setzerscheinungen nach der Montage berücksichtigen

Nachdem das initiale Anzugsdrehmoment aufgebracht wurde, kommt es in der Praxis häufig zu sogenannten Setzerscheinungen. Das bedeutet, dass sich Mikrorauheiten an den Kontaktflächen von Schraubenkopf, Gewinde und Werkstück unter der hohen Last plastisch verformen und glätten. Dadurch verliert die Verbindung an Vorspannkraft, obwohl sich die Schraube nicht gedreht hat.

Besonders bei weichen Materialien oder mehreren Bauteilschichten ist dies kritisch. Hochwertige technische Ratgeber empfehlen daher oft, wichtige Verbindungen nach einer gewissen Belastungszeit erneut mit dem vorgeschriebenen Drehmoment zu prüfen, um das „Lockern“ der Schraubverbindung effektiv zu verhindern.

Werkzeugpflege: Die Genauigkeit des Drehmomentschlüssels sicherstellen

Das exakteste Wissen über das richtige Anzugsdrehmoment ist wertlos, wenn das Messwerkzeug ungenau arbeitet. Ein Drehmomentschlüssel ist ein Präzisionsinstrument, dessen Feder im Inneren ermüden kann, wenn das Werkzeug nach dem Gebrauch nicht wieder auf den kleinsten Wert entspannt wird. Professionelle Anwender lassen ihre Werkzeuge daher regelmäßig kalibrieren, um Abweichungen zu minimieren.

Für den Heimwerker bedeutet das: Lagern Sie Ihren Schlüssel immer im entspannten Zustand und vermeiden Sie Stürze oder Zweckentfremdung als Hebelwerkzeug. Nur ein korrekt funktionierendes Werkzeug garantiert, dass die in der Tabelle angegebenen Newtonmeter (Nm) auch tatsächlich an der Schraube ankommen.

Fazit

Das richtige Anzugsdrehmoment ist entscheidend für sichere und langlebige Schraubverbindungen. Tabellenwerte liefern eine verlässliche Orientierung. Doch erst das Zusammenspiel aus Drehmoment, Festigkeitsklasse und Vorspannkraft sorgt für optimale Ergebnisse. Wer zusätzlich auf saubere Gewinde und präzises Werkzeug achtet, vermeidet typische Fehler. So wird jede Verbindung stabil, sicher und dauerhaft belastbar.

---

FAQ

Was passiert, wenn man das Anzugsdrehmoment überschreitet?

Eine Überschreitung des Drehmoments führt zur Überdehnung des Schraubenmaterials bis hin zum plastischen Bereich oder dem sofortigen Abriss. Zudem können die Gewindegänge im Bauteil beschädigt werden, was die gesamte Verbindung unbrauchbar macht.

Warum ist ein Drehmomentschlüssel für Alufelgen so wichtig?

Aluminium ist ein weicheres Material als Stahl und reagiert empfindlich auf zu hohen Druck oder ungleichmäßige Belastung. Ein präzises Anziehen verhindert Spannungsrisse in der Felge und sorgt dafür, dass sich die Radbolzen während der Fahrt nicht lösen.

Kann ich das Anzugsdrehmoment auch „nach Gefühl“ bestimmen?

Das menschliche Gefühl ist für präzise technische Verbindungen extrem unzuverlässig und unterschätzt die wirkenden Kräfte meist massiv. Nur ein kalibrierter Drehmomentschlüssel garantiert, dass die erforderliche Vorspannkraft innerhalb der zulässigen Toleranzen erreicht wird.

Was bedeutet die Angabe „Nm“ in einer Drehmoment-Tabelle?

Nm steht für Newtonmeter und ist die physikalische Einheit für das Drehmoment, das sich aus Kraft mal Hebelarm zusammensetzt. Ein Newtonmeter entspricht der Kraft von einem Newton, die an einem Hebel von einem Meter Länge wirkt.

Muss ich eine Schraube nach dem ersten Anziehen nochmals kontrollieren?

Ja, insbesondere bei sicherheitsrelevanten Verbindungen wie Radschrauben oder Zylinderkopfdichtungen ist ein Nachziehen nach einer gewissen Laufleistung vorgeschrieben. Dies gleicht Setzerscheinungen aus, die kurz nach der Montage durch Materialverformung entstehen können.

Welchen Einfluss hat Rost auf das benötigte Drehmoment?

Rost erhöht die Reibung im Gewinde und unter dem Schraubenkopf so stark, dass der Drehmomentschlüssel zu früh auslöst. In der Folge wird die notwendige Klemmkraft nicht erreicht, obwohl das korrekte Drehmoment scheinbar anliegt.

Warum gibt es unterschiedliche Werte für die Festigkeitsklassen 8.8, 10.9 und 12.9?

Diese Zahlen geben die Zugfestigkeit und Streckgrenze des Stahls an, wobei höhere Werte für belastbarere Materialien stehen. Eine 12.9 Schraube kann viel höhere Vorspannkräfte aufnehmen und benötigt daher ein deutlich höheres Anzugsdrehmoment als eine 8.8 Schraube.

Sollte man das Gewinde vor dem Anziehen einfetten?

Grundsätzlich sollten Gewinde nur dann gefettet werden, wenn dies vom Hersteller explizit vorgeschrieben ist. Fett verringert die Reibung so stark, dass die Gefahr einer Überdehnung der Schraube bei Standard-Drehmomentwerten besteht.

Wie lagere ich einen Drehmomentschlüssel richtig?

Nach der Benutzung sollte der Schlüssel immer auf den niedrigsten einstellbaren Wert zurückgedreht werden, um die interne Feder zu entlasten. Dies verhindert ein dauerhaftes „Verstellen“ der Kalibrierung und sichert die Messgenauigkeit für den nächsten Einsatz.

Was ist der Unterschied zwischen Rechts- und Linksgewinde beim Drehmoment?

Das physikalische Prinzip bleibt gleich, jedoch unterstützen nicht alle Drehmomentschlüssel das Auslösen bei Linksgewinden. Achten Sie beim Kauf darauf, ob Ihr Werkzeug für beide Drehrichtungen ausgelegt ist, falls Sie Spezialanwendungen bearbeiten.
