Blechschrauben vorbohren & Kernloch: Der komplette Leitfaden
Blechschrauben sind unverzichtbar, wenn dünne Bleche oder Kunststoffe zuverlässig verbunden werden sollen. Doch der entscheidende Faktor für eine stabile Verbindung ist das richtige Vorbohren bzw. Kernloch. Ohne passendes Bohrloch kann sich das Gewinde nicht sauber schneiden. Dadurch leidet die Haltekraft erheblich. In diesem Ratgeber erfahren Sie alles Wichtige zum Thema Blechschrauben vorbohren – inklusive Tabellen, Materialunterschieden und praktischen Tipps für perfekte Ergebnisse.
Das Wichtigste in Kürze
- Blechschrauben sind selbstschneidend, benötigen aber immer ein vorgebohrtes Kernloch
- Der Bohrdurchmesser hängt von Schraubengröße, Material und Blechdicke ab
- Stahl, Edelstahl und Aluminium erfordern unterschiedliche Kernlochgrößen
- Die Gesamtdicke des Materials muss größer als die Gewindesteigung sein
- In Kunststoffen gelten eigene Richtwerte für das Vorbohren
Muss man Blechschrauben vorbohren?
Ja, Blechschrauben müssen immer vorgebohrt werden. Das vorgebohrte Kernloch ermöglicht es der Schraube, beim Eindrehen ein eigenes Gewinde zu schneiden und sorgt für eine stabile, belastbare Verbindung.
Warum Blechschrauben immer ein Kernloch benötigen
Blechschrauben gehören zu den selbstschneidenden Schrauben. Das bedeutet, sie schneiden ihr Gewinde beim Eindrehen selbst in das Material. Trotzdem ist ein Kernloch zwingend erforderlich. Ohne Vorbohrung würde das Material aufreißen oder die Schraube könnte nicht sauber greifen.
Besonders bei Metall ist die Vorbohrung entscheidend für Präzision und Haltbarkeit. Das Kernloch reduziert außerdem die Einschraubkraft. Dadurch wird das Risiko von Materialverformung deutlich geringer. Auch das Schraubwerkzeug wird weniger belastet. Zudem sorgt das richtige Kernloch für eine gleichmäßige Gewindeausbildung. Das Ergebnis ist eine sichere und langlebige Verbindung.
Typische Einsatzbereiche von Blechschrauben
Blechschrauben werden in vielen Bereichen eingesetzt. Besonders häufig kommen sie im Metallbau vor. Dort verbinden sie dünne Stahlbleche oder Profilbleche zuverlässig. Auch bei Fassadenverkleidungen spielen sie eine große Rolle. Im Fahrzeugbau werden sie für Verkleidungsteile genutzt. Ebenso finden sie Anwendung bei Kunststoffplatten und leichten Konstruktionen.
Ein großer Vorteil ist die einfache Demontage. Verbindungen lassen sich jederzeit lösen und wieder herstellen. Gleichzeitig sind Blechschrauben sehr kostengünstig. Das macht sie ideal für Serienmontagen. Durch ihre Vielseitigkeit sind sie aus Handwerk und Industrie kaum wegzudenken.

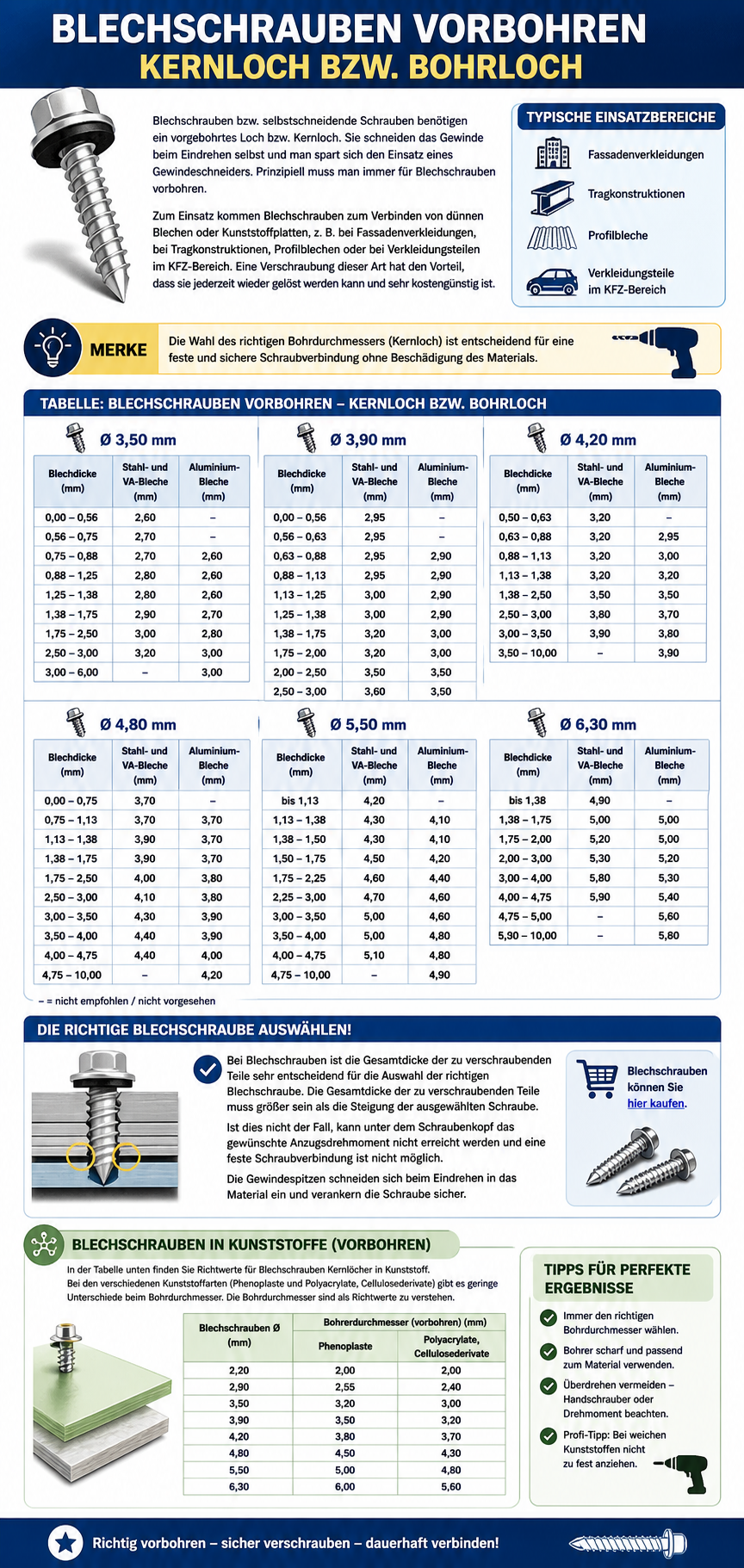

Tabelle: Blechschrauben vorbohren – Kernloch & Bohrloch
Die folgende Tabelle zeigt die wichtigsten Richtwerte für das Vorbohren:
| Schraube | Blechdicke | Stahl/VA Kernloch | Aluminium Kernloch |
|---|---|---|---|
| 3,50 mm | 0,00–0,56 mm | 2,60 mm | – |
| 3,50 mm | 1,75–2,50 mm | 3,00 mm | 2,80 mm |
| 3,90 mm | 0,63–0,88 mm | 2,95 mm | 2,90 mm |
| 3,90 mm | 2,00–2,50 mm | 3,50 mm | 3,50 mm |
| 4,20 mm | 0,88–1,13 mm | 3,20 mm | 3,00 mm |
| 4,20 mm | 2,50–3,00 mm | 3,80 mm | 3,70 mm |
| 4,80 mm | 1,75–2,50 mm | 4,00 mm | 3,80 mm |
| 5,50 mm | 1,75–2,25 mm | 4,60 mm | 4,40 mm |
| 6,30 mm | 2,00–3,00 mm | 5,30 mm | 5,20 mm |
Diese Werte sind entscheidend für eine stabile Verbindung. Zu kleine Bohrlöcher erschweren das Eindrehen. Zu große Löcher reduzieren die Haltekraft. Daher sollte die Auswahl immer exakt erfolgen.
Die richtige Blechschraube auswählen
Die Wahl der richtigen Schraube hängt stark von der Materialdicke ab. Entscheidend ist die Gesamtdicke aller Bauteile. Diese muss größer sein als die Gewindesteigung der Schraube. Nur so kann sich das Gewinde vollständig ausbilden. Ist das Material zu dünn, entsteht keine feste Verbindung.
In diesem Fall greift die Schraube nicht richtig. Auch das Anzugsdrehmoment kann nicht erreicht werden. Dadurch lockert sich die Verbindung schnell. Deshalb sollte man immer sorgfältig planen. Die richtige Kombination aus Schraube und Kernloch ist entscheidend. Nur so entsteht eine dauerhaft stabile Befestigung.
Blechschrauben in Kunststoffe vorbohren
Beim Einsatz in Kunststoff gelten andere Regeln. Kunststoffe reagieren empfindlicher auf Druck. Daher sind größere Kernlöcher erforderlich. Die folgenden Richtwerte helfen bei der Auswahl:
| Schraube | Phenoplaste | Polycrylate / Cellulosederivate |
|---|---|---|
| 2,20 mm | 2,00 mm | 2,00 mm |
| 2,90 mm | 2,55 mm | 2,40 mm |
| 3,50 mm | 3,20 mm | 3,00 mm |
| 3,90 mm | 3,50 mm | 3,20 mm |
| 4,20 mm | 3,80 mm | 3,70 mm |
| 4,80 mm | 4,50 mm | 4,30 mm |
| 5,50 mm | 5,00 mm | 4,80 mm |
| 6,30 mm | 6,00 mm | 5,60 mm |
Diese Werte sind Richtgrößen. Je nach Kunststoff können Abweichungen auftreten. Deshalb empfiehlt sich ein Testbohren. So lassen sich Risse und Spannungen vermeiden.
Praxis-Tipps für perfektes Vorbohren
Ein häufiger Fehler ist die falsche Drehzahl beim Bohren. Zu hohe Drehzahlen führen zu Hitze. Das kann besonders bei Kunststoff problematisch sein. Auch die Wahl des Bohrers ist wichtig. Für Metall sollte ein HSS-Bohrer verwendet werden.
Bei Aluminium empfiehlt sich ein scharfer Spiralbohrer. Zudem sollte das Bohrloch sauber entgratet werden. Dadurch sitzt die Schraube besser. Ein weiterer wichtiger Punkt ist der Anpressdruck. Zu viel Druck kann das Material beschädigen. Arbeiten Sie daher mit gleichmäßigem Druck. So erzielen Sie optimale Ergebnisse.
Ein oft übersehener Aspekt ist die Temperaturentwicklung beim Verschrauben. Gerade bei Edelstahl kann durch Reibung sogenannte Kaltverschweißung entstehen. Das führt dazu, dass sich die Schraube festfrisst. Ein Tropfen Schmiermittel kann dieses Problem verhindern. Dieser kleine Trick wird selten erwähnt, ist aber extrem effektiv.
Fazit
Das richtige Vorbohren von Blechschrauben entscheidet über Stabilität und Haltbarkeit der Verbindung. Wer Kernloch, Material und Schraubengröße optimal abstimmt, vermeidet typische Fehler und spart Zeit. Besonders wichtig sind exakte Bohrdurchmesser und die passende Materialstärke. Mit den richtigen Tabellen und etwas Praxis gelingt jede Verschraubung sicher und dauerhaft. Wer diese Grundlagen beherrscht, arbeitet deutlich effizienter und professioneller.
Quellen:
- Blechschrauben vorbohren bzw. Kernloch – anzugsmoment.de
- Kernlochdurchmesser für Blechschrauben nach DIN 7970 – schrauben-normen.de
- Montagehinweise für Blechschrauben – kuewi.ch
FAQ
Muss man Blechschrauben immer vorbohren?
Bei klassischen Blechschrauben ist das Vorbohren in Metall zwingend notwendig, damit das Gewinde greifen kann. Lediglich bei speziellen Bohrschrauben mit integrierter Schneidspitze erübrigt sich dieser Arbeitsschritt.
Welchen Bohrer verwendet man für Blechschrauben?
In der Regel wird ein HSS-Metallbohrer (High Speed Steel) verwendet, der für das jeweilige Metall geeignet ist. Für besonders harte Bleche wie Edelstahl empfiehlt sich ein kobaltlegierter HSS-E Bohrer.
Wie groß muss das Loch für eine 4,2 mm Blechschraube sein?
Für eine 4,2 mm Schraube bohrt man bei herkömmlichem Stahlblech meist mit einem 3,2 mm oder 3,5 mm Bohrer vor. Der exakte Wert hängt jedoch stark von der Dicke des Blechmaterials ab.
Was passiert, wenn man nicht vorbohrt?
Ohne Vorbohren lässt sich die Schraube gar nicht erst ansetzen oder sie rutscht auf der glatten Oberfläche ab. Zudem riskieren Sie bei gewaltsamem Eindrehen, dass die Schraube bricht oder das Blech sich stark deformiert.
Wie tief sollte man vorbohren?
Das Loch sollte mindestens so tief sein wie die Länge der Schraube, die in das Material eindringt. Bei Durchgangsverschraubungen bohrt man einfach komplett durch beide zu verbindenden Teile.
Kann man Blechschrauben auch in Holz verwenden?
Ja, Blechschrauben halten in Holz oft sehr gut, allerdings sollte man auch hier vorbohren, um ein Spalten des Holzes zu vermeiden. In Holz ist der Bohrdurchmesser deutlich kleiner zu wählen als in Metall.
Warum reißen Blechschrauben beim Eindrehen ab?
Dies geschieht meist, wenn das vorgebohrte Loch zu klein für das harte Material ist. Der Widerstand wird dann so groß, dass das Drehmoment die Scherkraft des Schraubenhalses übersteigt.
Hilft Ankörnen beim Vorbohren von Blech?
Ein kleiner Schlag mit dem Körner markiert die Bohrstelle und verhindert, dass der Bohrer auf dem Blech verläuft. Dies sorgt für eine präzise Positionierung der Verschraubung.
Welcher Durchmesser ist bei Edelstahlblech ideal?
In Edelstahl sollte das Kernloch etwa 0,1 bis 0,2 mm größer gebohrt werden als in weichem Stahl. Da Edelstahl sehr zäh ist, lässt sich die Schraube sonst nur unter extremem Kraftaufwand eindrehen.
Wie verhindert man Gratbildung beim Bohren?
Verwenden Sie eine hohe Drehzahl und wenig Druck beim Durchstoßen des Blechs. Ein kurzes Senken des Lochs mit einem Kegelsenker entfernt den Grat und lässt den Schraubenkopf bündig anliegen.
