Federscheibe richtig montieren – Funktion, Anwendung und häufige Fehler

Die Sicherung von Schraubverbindungen gegen Vorspannkraftverluste stellt eine zentrale Herausforderung in der mechanischen Fügetechnik dar. Federscheiben werden als elastische Zwischenelemente eingesetzt, um Setzerscheinungen entgegenzuwirken und die axiale Kraft innerhalb einer Verbindung stabil zu halten. Eine fehlerhafte Montage oder die Wahl eines ungeeigneten Scheibentyps kann jedoch das Versagen der gesamten Konstruktion einleiten. In industriellen Sektoren, in denen Vibrationen oder thermische Zyklen auftreten, ist die Differenzierung zwischen einfachen Unterlegscheiben und federnden Sicherungselementen für die Integrität der Verbindung maßgeblich.

Federscheibe richtig montieren – Funktion, Anwendung und häufige Fehler
Federscheibe richtig montieren – Funktion, Anwendung und häufige Fehler

Was sind Federscheiben?

Federscheiben sind funktionale Maschinenelemente, die eine axiale Federwirkung innerhalb einer Schraubverbindung erzeugen. Im Gegensatz zu statischen Unterlegscheiben, die primär zur Verteilung der Kopfauflagekraft dienen, nutzen Federscheiben ihre geometrische Verformbarkeit zur Erzeugung einer permanenten Rückstellkraft. Diese Elemente werden vorrangig aus Federstahl oder kalthartverformten rostfreien Stählen gefertigt.

Die Konstruktion zielt darauf ab, durch eine gezielte axiale Vorspannung die Reibung im Gewinde sowie unter dem Schraubenkopf aufrechtzuerhalten. Es existieren unterschiedliche Bauformen, wie gewellte Ausführungen oder klassische Federringe. Marktteilnehmer wie Marcopol führen diese Komponenten in verschiedenen Materialgüten, wobei die Wahl zwischen verzinktem Federstahl und Edelstahl-Varianten wie A2 oder A4 direkt von der atmosphärischen Belastung der Einsatzumgebung abhängt.

Funktion und Bedeutung von Federscheiben

Das physikalische Prinzip beruht auf der Kompensation von Setzbeträgen. In jeder Schraubverbindung glätten sich unter Last mikroskopische Unebenheiten der Kontaktflächen, was zu einem minimalen Verlust der Klemmlänge führt. Federscheiben überbrücken diesen Raumgewinn durch ihre Federkonstante und verhindern so einen drastischen Abfall der Vorspannkraft. In dynamisch beanspruchten Systemen mindern sie zudem das Risiko einer Selbstlösung der Mutter oder Schraube.

Ein technischer Vorzug ist der Schutz spröder Bauteiloberflächen, da die Scheibe die punktuelle Lastspitze beim Anziehvorgang abfedert. In hochspezialisierten Bereichen wie dem Schienenfahrzeugbau ist die Funktionsfähigkeit dieser Sicherungselemente für die Betriebssicherheit von Bedeutung. Die Wirksamkeit der Federscheibe korreliert direkt mit dem angewendeten Anziehdrehmoment. Wird das Element überlastet oder bis zur vollständigen plastischen Verformung komprimiert, verliert es seine federnde Eigenschaft und wirkt lediglich als Distanzscheibe.

Lesen Sie auch:  Holz schleifen: welche Körnung ist die Richtige?

Die richtige Anwendung von Federscheiben

Die Effektivität einer Schraubensicherung durch Federelemente hängt von der präzisen Abstimmung auf die jeweilige Verbindungsklasse ab. Eine pauschale Verwendung ist technisch nicht sinnvoll, da moderne Hochleistungsverbindungen (Festigkeitsklasse 8.8 oder höher) oft Vorspannkräfte erfordern, welche die Federkraft einfacher Scheiben weit übersteigen.

Bei der Applikation sind folgende Parameter zu prüfen:

  • Eignung des Elements für die vorliegende Schwingungsamplitude.
  • Kompatibilität der Werkstoffhärte zwischen Scheibe, Schraube und Werkstück.
  • Einsatz spezifischer Normteile, etwa gewellte Scheiben nach DIN 137, für Anwendungen mit begrenztem Bauraum.

Vor der Installation muss die Kontaktfläche der Bauteile von Graten, Ölresten oder Zunder befreit werden, um eine definierte Reibungszahl sicherzustellen. Die Positionierung erfolgt unmittelbar unter dem Element, das rotiert wird (in der Regel die Mutter), um die Reibung an der Schnittstelle zur Bauteiloberfläche zu stabilisieren. Bei Konstruktionen im Außenbereich sichern Edelstahl-Federscheiben die dauerhafte Funktion, da Korrosion das Federverhalten durch Materialabtrag oder Festfressen negativ beeinflussen würde.

Auswahl der richtigen Federscheibe

Die Differenzierung der Federscheiben erfolgt nach ihrer mechanischen Belastbarkeit und der chemischen Beständigkeit. In Umgebungen mit hohen Anforderungen an die Korrosionsresistenz ist der Rückgriff auf Edelstahlwerkstoffe unumgänglich. Bei mechanisch hochbelasteten Verbindungen müssen Federscheiben eine ausreichende Härte aufweisen, um ein Eingraben in die Kopfauflagefläche zu verhindern, was wiederum zusätzliche Setzerscheinungen provozieren würde.

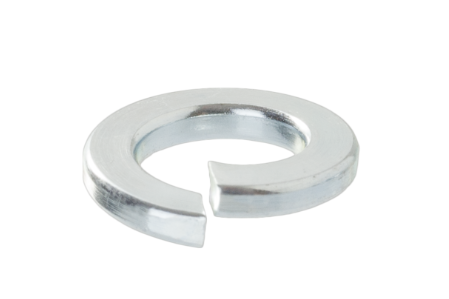

Die Dimensionierung richtet sich nach dem Nenndurchmesser des Gewindes. Eine zu große Bohrung in der Scheibe führt zu einer exzentrischen Belastung, die das Federdiagramm verfälscht. Im Sortiment von Anbietern wie Marcopol finden Konstrukteure präzise spezifizierte Federringe und Scheiben, die für unterschiedliche Laststufen ausgelegt sind. Ein Federring bietet durch seine scharfen Kanten zusätzlich einen gewissen Formschluss in weicheren Werkstoffen, während gewellte Scheiben eine eher schonende, rein kraftschlüssige Sicherung ermöglichen.

Lesen Sie auch:  Wie groß Vorbohren für M4, M5, M6, M8, M10 Gewinde?

DIN-Normen für Federscheiben

Technische Standards definieren die geometrischen Toleranzen und werkstofftechnischen Mindestanforderungen. Die DIN 137 beschreibt beispielsweise gewellte und gewölbte Federscheiben, während andere Normen wie die DIN 6796 Spannscheiben für hochfeste Verbindungen regeln. Diese Normung stellt sicher, dass die mechanischen Kennwerte wie Federweg und Federkraft reproduzierbar sind.

Die Beachtung der DIN-Vorgaben ist in sicherheitssensiblen Industrien eine Voraussetzung für die technische Abnahme. Normgerechte Bauteile, wie sie im Portfolio von Marcopol dokumentiert sind, bieten die Gewährleistung, dass die Materialzusammensetzung den berechneten Lastfällen standhält. Insbesondere bei galvanisch verzinkten Federelementen ist die Einhaltung der Normen bezüglich der Wasserstoffversprödung kritisch, da ein sprödes Versagen der Scheibe unter Spannung zum plötzlichen Verlust der Verbindungssicherheit führt.

Leitfaden zur Montage von Federscheiben

Der Montageprozess beginnt mit der Verifikation des Bauteilzustands. Beschädigte oder bereits einmal verwendete Federscheiben weisen oft eine reduzierte Federrate auf und dürfen nicht erneut verbaut werden. Die Scheibe wird konzentrisch zur Bohrung platziert, wobei darauf zu achten ist, dass sie plan aufliegt.

Wichtige Parameter während des Montagevorgangs:

  • Einhaltung des spezifischen Anziehdrehmoments, um die elastische Grenze der Scheibe nicht zu überschreiten.
  • Kontrolle der Oberflächenbeschaffenheit zur Vermeidung von Setzbeträgen durch Lackschichten oder Beschichtungen.
  • Vermeidung von Schiefstellungen, die zu einer einseitigen Materialermüdung führen.

Eine korrekte Installation resultiert in einer Verbindung, die elastisch auf thermische Dehnung und mikroskopische Bewegungen reagiert. In korrosiven Atmosphären bleibt die Funktionalität nur erhalten, wenn der Werkstoff der Scheibe mindestens die gleiche Güte aufweist wie die Schraube und die Mutter. Regelmäßige Inspektionszyklen in industriellen Anlagen sollten eine Sichtprüfung auf plastische Verformung oder Rissbildung am Querschnitt der Federscheibe beinhalten. Ein Austausch ist sofort vorzunehmen, wenn die ursprüngliche Wölbung oder Wellung nach einer Demontage nicht mehr in den Ausgangszustand zurückkehrt.
