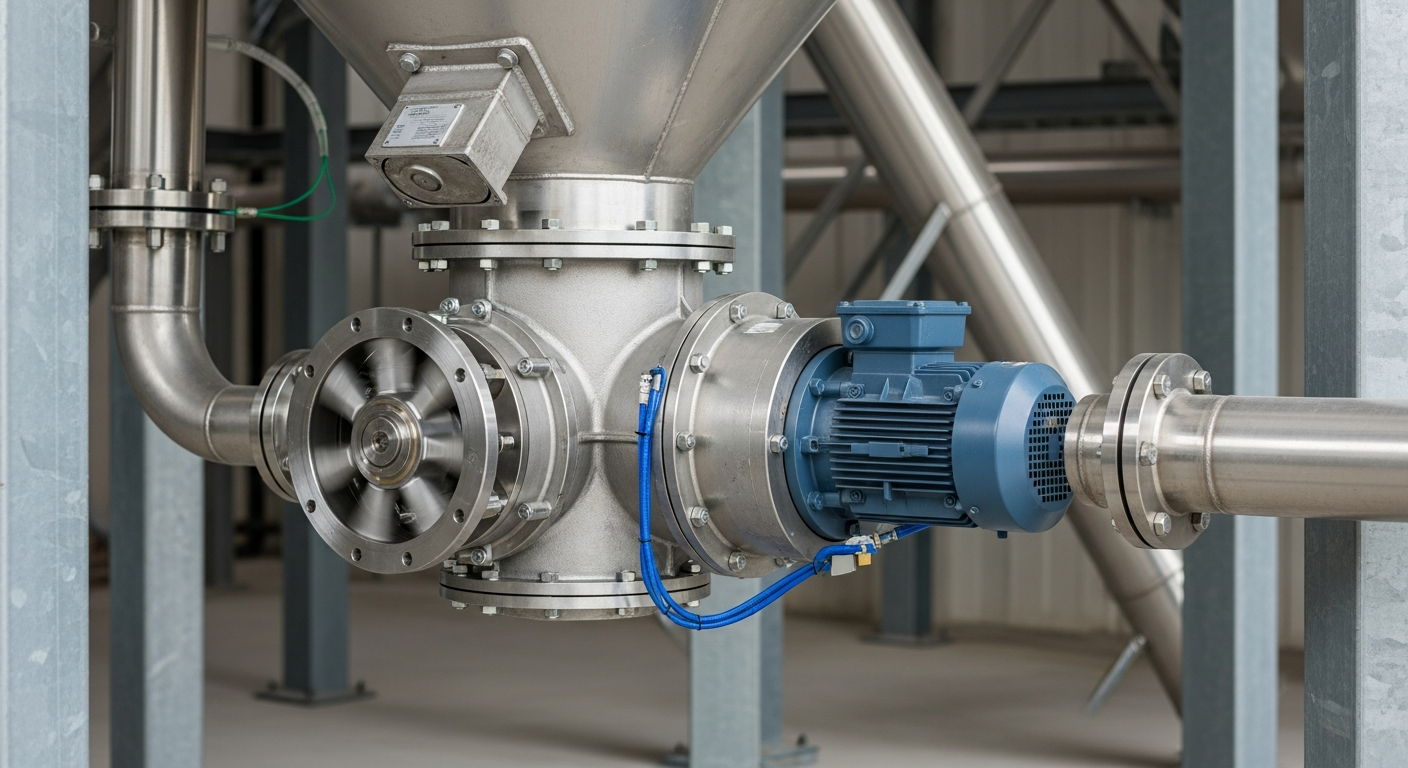

Zellenradschleuse: Funktion, Aufbau & Einsatz
Eine Zellenradschleuse ist ein zentrales Förder- und Dosierelement für Schüttgüter wie Pulver, Staub, Granulate oder Pellets. Sie übergibt Material kontrolliert aus einem Silo, Behälter oder Prozess an den nächsten Anlagenteil. Ihre Funktion ähnelt einer Pumpe oder einem Kompressor – mit dem Unterschied, dass sie feste Stoffe statt Flüssigkeiten oder Gase transportiert. Gleichzeitig trennt sie Druckbereiche voneinander. Dadurch ist sie unverzichtbar in pneumatischen Fördersystemen und staubexplosionsgefährdeten Anlagen. In nahezu allen Schüttgutindustrien gehört sie zur Standardausstattung moderner Fördertechnik.
Das Wichtigste in Kürze
- Zellenradschleusen fördern und dosieren Pulver, Staub, Granulate und Pellets kontrolliert weiter.
- Sie arbeiten volumetrisch und erzeugen einen kontinuierlichen Massenstrom.
- Ein Rotor mit Kammern transportiert das Material von Einlauf zu Auslauf.
- Sie trennen unterschiedliche Druckbereiche und wirken bis zu einem gewissen Grad druckdicht.
- Typische Einsatzbereiche sind Lebensmittel-, Chemie-, Kunststoff- und Zementindustrie.
Was ist eine Zellenradschleuse?
Eine Zellenradschleuse ist ein mechanisches Förder- und Dosierelement, das Schüttgüter volumetrisch aus einem Behälter oder Silo austrägt, in Förderleitungen einschleust und dabei gleichzeitig Druckbereiche voneinander trennt.
Funktionsprinzip einer Zellenradschleuse
Das Herzstück jeder Zellenradschleuse ist der Rotor, auch „Zellenrad“ genannt. Dieser Rotor besitzt mehrere Kammern. Er dreht sich in einem exakt passenden Gehäuse. Das einfallende Schüttgut füllt die Kammern auf der Einlaufseite. Anschließend transportiert die Drehbewegung das Material weiter zur Auslaufseite. Dort wird es kontrolliert abgegeben.
Durch diese Arbeitsweise entsteht ein kontinuierlicher volumetrischer Massenstrom. Das bedeutet, dass pro Umdrehung eine definierte Menge Material gefördert wird. Die Dosierung ist dadurch gut berechenbar. Gleichzeitig verhindert die enge Passung zwischen Rotor und Gehäuse einen unkontrollierten Luftdurchtritt. Dadurch wirkt die Zellenradschleuse bis zu einem gewissen Grad druckdicht. Sie trennt also unterschiedliche Druckzonen innerhalb einer Anlage.
Aufbau und technische Merkmale
Eine Zellenradschleuse besteht im Wesentlichen aus Gehäuse, Rotor, Welle, Lagerung und Antrieb. Das Gehäuse ist präzise gefertigt. Es sorgt für eine möglichst geringe Spaltbreite. Der Rotor verfügt über mehrere gleichmäßig verteilte Kammern. Je nach Baugröße und Anwendung variiert deren Anzahl.
Der Antrieb erfolgt meist über einen Elektromotor mit Getriebe. Dadurch lässt sich die Drehzahl exakt einstellen. Das ist wichtig für die Dosiergenauigkeit. Zusätzlich können Dichtungen und spezielle Werkstoffe eingesetzt werden. In der chemischen Industrie sind beispielsweise korrosionsbeständige Materialien erforderlich. In explosionsgefährdeten Bereichen sind ATEX-konforme Ausführungen notwendig. Für die Pharmaindustrie gibt es hygienische und oft GMP-konforme Varianten. Einen bekannten Anbieter für Zellenradschleusen finden Sie hier: http://neue-jaeger.de.
Drucktrennung und Sicherheit
Ein entscheidender Vorteil der Zellenradschleuse ist ihre Fähigkeit zur Drucktrennung. In pneumatischen Fördersystemen herrschen häufig unterschiedliche Druckniveaus. Das Material muss jedoch kontinuierlich in die Förderleitung eingebracht werden. Genau hier übernimmt die Schleuse ihre Aufgabe.
Sie wirkt wie eine Schleuse zwischen zwei Druckbereichen. Dabei bleibt der Materialfluss erhalten. Gleichzeitig reduziert sie den Luftdurchtritt. Das erhöht die Energieeffizienz der Anlage. Zudem spielt sie eine wichtige Rolle beim Explosionsschutz. In staubexplosionsgefährdeten Anlagen kann sie als Rückbrandsicherung dienen. Besonders in Holz- oder Getreideanlagen ist diese Funktion essenziell.
Typische Einsatzbereiche in der Industrie
Zellenradschleusen sind in nahezu allen Schüttgutindustrien verbreitet. Besonders häufig kommen sie in Branchen mit Pulver, Staub und Granulaten zum Einsatz.
| Branche | Typische Schüttgüter | Anwendung |
|---|---|---|
| Lebensmittelindustrie | Mehl, Zucker, Gewürze, Reis, Salz | Dosierung, pneumatische Förderung, Mischprozesse |
| Kunststoffindustrie | Kunststoffgranulate, Pulver | Beschickung von Extrudern, Silos, Trocknern |
| Chemische Industrie | Additive, Pigmente, Reaktionsprodukte | Dosierung mit ATEX- und Korrosionsschutz |
| Zement- & Mineralindustrie | Zement, Kalk, Flugasche | Austrag aus Silos, Filtern, Zyklonen |
| Landwirtschaft | Getreide, Pellets, Saatgut | Siloentleerung, Förderleitungseinspeisung |
| Holz- & Biomasse | Holzmehl, Sägespäne | Absaug- und Förderanlagen mit Explosionsschutz |
| Pharmaindustrie | Feinste Pulver, Wirkstoffe | Hygienische, GMP-konforme Dosierung |
| Recycling | Kunststofffraktionen, Baustoffe | Sichter-, Filter- und Sortieranlagen |
| Stahl- & Metallindustrie | Metalloxide, Filterstaub | Hochtemperatur- und Staubanwendungen |
Typisch ist ihr Einsatz überall dort, wo Schüttgut volumetrisch dosiert, aus Silos oder Filtern ausgetragen oder in pneumatische Förderleitungen eingeschleust werden muss.
Vorteile gegenüber anderen Fördersystemen
Im Vergleich zu mechanischen Förderern oder Schnecken bieten Zellenradschleusen entscheidende Vorteile. Sie arbeiten kompakt und zuverlässig. Außerdem ermöglichen sie eine gleichmäßige Dosierung. Das ist besonders bei empfindlichen Prozessen wichtig.
Ein weiterer Vorteil ist die Kombination aus Förderung und Drucktrennung. Viele andere Systeme können nur eine dieser Aufgaben erfüllen. Die Zellenradschleuse übernimmt beides gleichzeitig. Zudem ist sie wartungsarm. Bei korrekter Auslegung arbeitet sie über lange Zeit stabil.
Darüber hinaus lässt sich die Fördermenge einfach über die Drehzahl regulieren. Das erhöht die Prozesskontrolle. Deshalb sind Zellenradschleusen aus modernen Produktionsanlagen kaum wegzudenken.
Fazit
Die Zellenradschleuse ist weit mehr als nur ein Austragsorgan. Sie kombiniert präzise Dosierung, kontinuierliche Förderung und effektive Drucktrennung in einem kompakten System. Ob Lebensmittel, Chemie oder Zement – überall, wo Pulver, Staub oder Granulate bewegt werden, spielt sie ihre Stärken aus. Wer effiziente und sichere Schüttgutförderung sucht, kommt an der Zellenradschleuse nicht vorbei.
