Split-Klimaanlage anschließen: Strom, Kabel und Schutz

Der Stromanschluss einer Split-Klimaanlage wirkt auf den ersten Blick einfacher, als er tatsächlich ist. Viele Geräte haben zwar eine moderate elektrische Leistungsaufnahme, arbeiten aber mit Inverter-Technik, Außenaufstellung, Feuchtigkeitseinfluss und separaten Verbindungsleitungen zwischen Innen- und Außengerät. Genau deshalb sollte die Elektroinstallation nicht improvisiert werden. Wer den Anschluss frühzeitig plant, vermeidet falsche Kabelwege, überlastete Steckdosen und teure Nacharbeiten. Wichtig ist vor allem die Unterscheidung zwischen Kälteleistung und Stromaufnahme: Eine Split-Klimaanlage mit 3,5 kW Kälteleistung zieht nicht automatisch 3.500 Watt aus der Steckdose. Trotzdem braucht sie einen fachgerecht dimensionierten Stromkreis, eine passende Absicherung und einen sicheren Anschluss durch einen Elektrofachbetrieb.

Das Wichtigste in Kürze

• Ob Innen- oder Außengerät eingespeist wird, legt der Anschlussplan des konkreten Modells fest.
• Kabelquerschnitt, Aderzahl und eigener Stromkreis werden aus Herstellerdaten und Einbaubedingungen geplant.
• Die Absicherung muss zur maximalen Stromaufnahme, Leitung, Verlegeart und zu den Abschaltbedingungen passen.
• Ein Anschluss über Schuko-Steckdose kann bei manchen Kleingeräten technisch möglich sein, ist aber nicht die beste Lösung für eine feste Klimaanlage.
• Der elektrische Anschluss gehört in die Hände eines eingetragenen Elektrofachbetriebs.

Wie wird eine Split-Klimaanlage elektrisch angeschlossen?

Eine Split-Klimaanlage wird meistens über einen eigenen Stromkreis am Außengerät angeschlossen. Von dort führt eine Verbindungsleitung zum Innengerät, die je nach Hersteller Stromversorgung und Kommunikation übernimmt. Üblich sind Leitungen wie 3×1,5 mm², 3×2,5 mm² oder 5×1,5 mm² zwischen den Geräten. Die genaue Ausführung hängt von Leistung, Leitungslänge, Herstellerangaben, Absicherung und Montageort ab. Der Anschluss am 230-Volt-Netz darf nicht als DIY-Arbeit erfolgen, sondern muss durch einen Elektrofachbetrieb geprüft und ausgeführt werden.

Wo erfolgt der Split-Klimaanlage Stromanschluss: innen oder außen?

Bei den meisten modernen Inverter-Split-Klimaanlagen erfolgt der Hauptstromanschluss am Außengerät. Das Außengerät ist der zentrale technische Teil der Anlage, weil dort Verdichter, Ventilator, Elektronik und Leistungsteil sitzen. Das Innengerät benötigt zwar ebenfalls elektrische Energie, wird aber häufig über eine separate Verbindungsleitung vom Außengerät versorgt. Deshalb lautet die praktische Antwort auf die Frage „Split Klimaanlage Stromanschluss innen oder außen?“ meistens: außen.

Maßgeblich ist jedoch immer die Installationsanleitung des Herstellers. Manche Gerätevarianten haben andere Anschlusskonzepte, vor allem bei älteren Anlagen, Sondermodellen oder Multisplit-Systemen. Bei Multisplit-Anlagen mit mehreren Innengeräten wird das Außengerät noch stärker zur zentralen Energieeinheit. Von dort aus werden die einzelnen Innengeräte über separate Leitungswege angebunden. Für die Planung bedeutet das: Der Stromanschluss sollte möglichst direkt zum geplanten Standort des Außengeräts geführt werden.

Kabelquerschnitt und Absicherung: Welches Kabel für die Klimaanlage?

Der passende Kabelquerschnitt für eine Split-Klimaanlage hängt nicht nur von der Geräteleistung ab. Auch Leitungslänge, Verlegeart, Umgebungstemperatur, Häufung mit anderen Leitungen, Spannungsfall und Absicherung spielen eine Rolle. Deshalb gibt es keine seriöse Pauschalantwort, die für jedes Haus und jedes Gerät gilt. Für typische Monosplit-Geräte im Wohnbereich wird häufig eine Zuleitung mit drei Adern verwendet, also Phase, Neutralleiter und Schutzleiter.

In vielen Fällen wird dafür ein NYM-J 3×1,5 mm² oder ein NYM-J 3×2,5 mm² geplant. Im Außenbereich oder im Erdreich kommen andere Leitungstypen infrage, etwa geeignete Außen- oder Erdkabel. Wichtig ist, dass nicht nur „irgendein Kabel“ verlegt wird, sondern eine normgerechte Leitung für den tatsächlichen Montageort. Besonders bei längeren Strecken ist ein größerer Querschnitt sinnvoll, weil er Spannungsabfälle reduziert. Wer im Neubau oder bei einer Sanierung plant, sollte den Leitungsweg daher nicht zu knapp dimensionieren.

Kabelquerschnitt: 1,5 oder 2,5 mm²?

Die häufige Frage „Klimaanlage Kabelquerschnitt 1,5 oder 2,5?“ lässt sich nur mit Blick auf die konkrete Anlage beantworten. Bei kurzen Strecken und üblichen kleinen Split-Klimageräten kann 3×1,5 mm² thermisch ausreichend sein, sofern Verlegeart, Absicherung und Herstellerangaben dazu passen. In der Praxis empfehlen viele Fachbetriebe jedoch 3×2,5 mm², wenn der Weg zum Außengerät länger ist oder Reserven gewünscht sind. Der größere Querschnitt kann den Spannungsfall verringern und bietet mehr Spielraum bei Leitungslänge und Belastung.

Das bedeutet aber nicht, dass 2,5 mm² automatisch immer richtig ist. Auch ein stärkeres Kabel muss korrekt abgesichert, richtig verlegt und fachgerecht angeschlossen werden. Ebenso darf der Querschnitt nicht isoliert betrachtet werden, weil Sicherungsautomat, RCD, Leitungslänge und Anschlussleistung zusammenpassen müssen. Für Bauherren ist die wichtigste Empfehlung deshalb: lieber früh mit dem Elektriker planen, statt später eine fertige Fassade oder Wand wieder öffnen zu müssen.

Split-Klimaanlage richtig absichern: Wie viel Ampere und welcher Typ?

Viele Split-Klimaanlagen im privaten Wohnbereich werden mit einem eigenen 16-Ampere-Stromkreis geplant. Häufig kommt ein Leitungsschutzschalter mit B- oder C-Charakteristik zum Einsatz. Ein B16-Automat ist in Wohngebäuden weit verbreitet, kann aber bei bestimmten Geräten oder Einschaltvorgängen empfindlicher reagieren. Ein C16-Automat ist träger gegenüber kurzzeitigen Einschaltströmen, darf aber nicht einfach beliebig eingesetzt werden. Ob B oder C zulässig und sinnvoll ist, hängt unter anderem von Schleifenimpedanz, Leitungslänge, Abschaltbedingungen und Anlagenaufbau ab.

Genau deshalb gehört die Auswahl des Leitungsschutzschalters nicht in eine DIY-Entscheidung, sondern in die Elektroplanung. Neben dem Leitungsschutz spielt auch der Fehlerstromschutz eine Rolle. Moderne Invertergeräte können andere Fehlerstromanteile erzeugen als einfache ohmsche Verbraucher. Deshalb prüfen Fachbetriebe, ob ein Standard-RCD Typ A ausreicht oder ob ein Typ F oder ein anderer geeigneter Schutz erforderlich ist. Maßgeblich sind dabei die Herstellerangaben, die Normenlage und die konkrete Installation vor Ort.

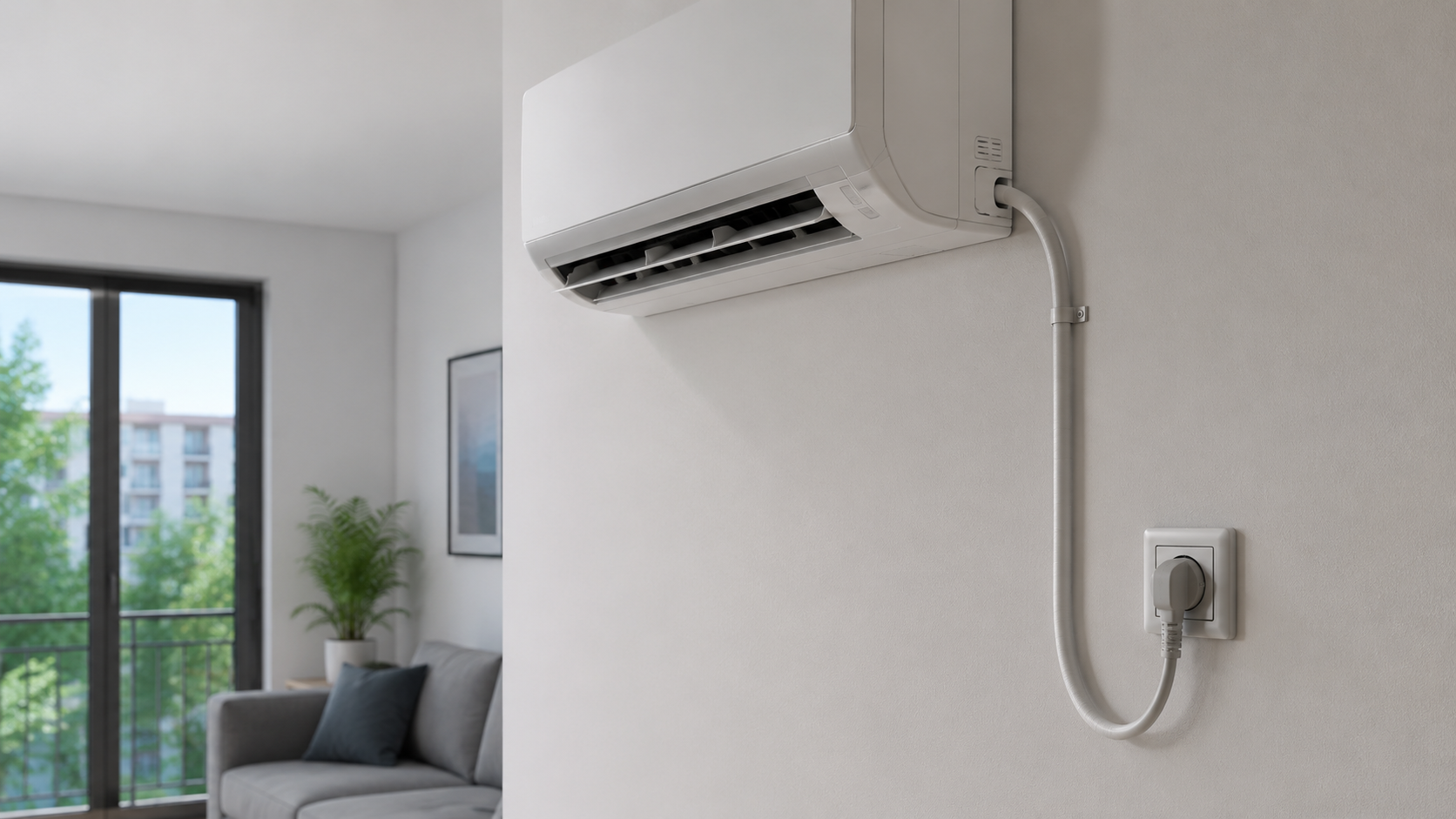

Split-Klimaanlage an einer Steckdose betreiben – ist das erlaubt?

Manche kleine Monosplit-Klimaanlagen werden mit Schuko-Stecker geliefert oder können über einen steckbaren Anschluss betrieben werden. Rein rechnerisch kann eine übliche 230-Volt-Steckdose mit 16 Ampere bis zu 3,68 kW liefern. Das bedeutet aber nicht, dass jede Klimaanlage bedenkenlos an irgendeiner vorhandenen Steckdose betrieben werden sollte. Eine Split-Klimaanlage ist ein fest montiertes Gerät, das über viele Stunden laufen kann und oft im Außenbereich angeschlossen wird.

Problematisch wird es, wenn die Steckdose bereits mit anderen starken Verbrauchern auf demselben Stromkreis liegt. Wasserkocher, Waschmaschine, Trockner, Heizlüfter oder Geschirrspüler können gemeinsam mit einer Klimaanlage eine Leitung überlasten. Auch alte Steckdosen, lockere Kontakte oder ungeeignete Außeninstallationen erhöhen das Risiko. Daher ist ein separater, eindeutig zugeordneter Stromkreis fast immer die professionellere Lösung. Wer eine Klimaanlage dauerhaft betreiben möchte, sollte nicht nur fragen, ob ein Schuko-Stecker technisch funktioniert, sondern ob die gesamte Installation dafür sicher und dauerhaft geeignet ist.

Steuerleitung zwischen Innen- und Außengerät: Warum oft 5×1,5 mm² verwendet wird

Neben der Hauptzuleitung benötigt eine Split-Klimaanlage eine Verbindung zwischen Innen- und Außengerät. Diese Leitung überträgt je nach Gerät nicht nur Spannung, sondern auch Steuer- und Kommunikationssignale. Häufig wird dafür ein 5×1,5 mm² Kabel genannt, manchmal auch 4×1,5 mm² oder eine spezielle Leitung nach Herstellervorgabe. Maßgeblich ist, dass die Aderzahl und der Leitungstyp exakt zur Klimaanlage passen.

Viele Hersteller geben in der Montageanleitung genau vor, welche Leitung zwischen Innen- und Außengerät verwendet werden muss. Teilweise wird eine flexible Gummischlauchleitung wie H07RN-F eingesetzt, teilweise eine geschirmte Kommunikationsleitung oder eine andere geeignete Verbindung. Falsch gewählte Leitungen können zu Kommunikationsfehlern, Störungen oder Sicherheitsproblemen führen. Besonders wichtig ist auch die UV- und Witterungsbeständigkeit im Außenbereich. Deshalb sollte die Steuerleitung nicht nach Gefühl gewählt werden. Wer beim Neubau vorbereitet, sollte ausreichend Leerrohr und Platz für Kältemittelleitungen, Kondensatablauf und Elektroleitungen einplanen.

Stromanschluss für die Klimaanlage vorbereiten: Neubau und Sanierung

Bei einem Neubau lässt sich der Stromanschluss für eine Split-Klimaanlage besonders sauber vorbereiten. Der wichtigste Punkt ist der geplante Standort des Außengeräts. Dorthin sollte ein geeigneter Leitungsweg vom Verteiler vorgesehen werden. Zusätzlich müssen die Wege zu den Innengeräten, der Kondensatablauf und die Kältemittelleitungen bedacht werden. Leerrohre sind sinnvoll, wenn noch nicht endgültig feststeht, welches Gerät später montiert wird.

Sie sollten aber ausreichend dimensioniert und sinnvoll geführt sein, damit Leitungen später nicht geknickt oder gequetscht werden. Auch bei einer Sanierung lohnt sich eine frühe Abstimmung zwischen Elektriker, Kälte-Klima-Fachbetrieb und Bauherr. Besonders an gedämmten Fassaden, auf Flachdächern, Balkonen oder in Technikräumen sind saubere Leitungswege wichtig. Wer erst nach dem Innenausbau entscheidet, muss oft sichtbare Kabelkanäle oder aufwendige Nacharbeiten akzeptieren. Ein eigener Stromkreis im Sicherungskasten, Reserveplatz für Schutzgeräte und ein klar beschrifteter Anschluss erleichtern Wartung und spätere Fehlersuche.

Unterschied zwischen Kälteleistung und elektrischer Leistungsaufnahme

Ein häufiger Denkfehler betrifft die Leistungsangaben von Klimaanlagen. Wenn ein Gerät mit 3,5 kW Kälteleistung beworben wird, bedeutet das nicht, dass es dauerhaft 3,5 kW Strom verbraucht. Die Kälteleistung beschreibt, wie viel Wärmeenergie das Gerät aus dem Raum abführen kann. Die elektrische Leistungsaufnahme ist deutlich niedriger und liegt bei vielen effizienten Inverter-Splitgeräten im Betrieb eher im Bereich von einigen hundert Watt bis etwa 1,2 kW, abhängig von Modell, Außentemperatur, Last und Betriebszustand.

Beim Heizen gilt ein ähnliches Prinzip, weil die Anlage als Luft-Luft-Wärmepumpe arbeitet. Sie erzeugt Wärme nicht wie ein Heizlüfter direkt aus Strom, sondern verschiebt Wärmeenergie von außen nach innen. Trotzdem können Startvorgänge, Abtauphasen, Volllastbetrieb oder sehr hohe Außentemperaturen kurzzeitig höhere Leistungen verursachen. Für die Elektroplanung zählt daher nicht nur der Durchschnittsverbrauch, sondern die maximale Anschlussleistung laut Typenschild und Herstellerdokumentation. Wer Kälteleistung und Stromaufnahme verwechselt, dimensioniert den Anschluss entweder unnötig groß oder gefährlich knapp.

Rechtliches: Ist der Klimaanlagen-Anschluss Elektriker-Pflicht?

Ja, der elektrische Anschluss einer Split-Klimaanlage ist in Deutschland kein klassisches Heimwerkerprojekt. Arbeiten an der festen elektrischen Anlage dürfen grundsätzlich nur durch den Netzbetreiber oder ein in das Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen durchgeführt werden. Das betrifft besonders den Anschluss im Sicherungskasten, neue Stromkreise, Schutzorgane, feste Außenanschlüsse und Änderungen an der Hausinstallation.

Heimwerker können vorbereitende Arbeiten wie das Abstimmen von Gerätestandorten, das Freihalten von Leitungswegen oder das Planen von Wanddurchführungen übernehmen. Der elektrische Anschluss selbst gehört jedoch zur Elektrofachkraft. Zusätzlich darf auch der kältetechnische Teil einer Split-Klimaanlage nicht beliebig selbst erledigt werden, wenn Kältemittelleitungen geöffnet, evakuiert oder befüllt werden müssen. Hier ist ein zertifizierter Kälte-Klima-Fachbetrieb erforderlich. Wer eigenmächtig anschließt, riskiert nicht nur Stromschlag, Brand oder Geräteschäden, sondern auch Probleme mit Versicherung, Gewährleistung und Abnahme.

Typische Fehler beim Stromanschluss einer Split-Klimaanlage

Ein häufiger Fehler ist die Nutzung eines vorhandenen Steckdosenstromkreises, ohne die restlichen Verbraucher zu berücksichtigen. Ebenso problematisch ist es, eine Außensteckdose zu verwenden, deren Zustand, Schutzart oder Absicherung nicht geprüft wurde. Auch zu dünne oder ungeeignete Leitungen können zu Spannungsfall, Erwärmung oder Störungen führen. Manche Heimwerker verwechseln außerdem die Verbindungsleitung zwischen Innen- und Außengerät mit der Hauptzuleitung. Dadurch werden Aderzahl, Querschnitt oder Leitungstyp falsch gewählt.

Ein weiterer Fehler ist die Annahme, dass jede Klimaanlage automatisch mit einem B16-Automaten problemlos läuft. Invertertechnik kann besondere Anforderungen an Fehlerstromschutz und Einschaltverhalten stellen. Ebenso wird häufig vergessen, dass Außengeräte Regen, UV-Strahlung, Frost, Kondensat und mechanischer Belastung ausgesetzt sind. Elektroleitungen im Außenbereich müssen daher passend geschützt und verlegt werden. Wer diese Punkte ignoriert, spart am Anfang wenig, zahlt aber später oft durch Störungen, Nachbesserungen oder Sicherheitsrisiken drauf.

Checkliste für Bauherren und Modernisierer

• Standort des Außengeräts früh festlegen und mit Elektriker sowie Klimatechniker abstimmen.
• Eigenen Stromkreis für die Klimaanlage im Verteiler einplanen.
• Leitungslänge, Verlegeart und Querschnitt fachlich prüfen lassen.
• Herstellerangaben zur Zuleitung und Verbindungsleitung zwischen Innen- und Außengerät beachten.
• Ausreichend Leerrohre für Strom, Steuerleitung, Kältemittelleitungen und Kondensatablauf vorsehen.
• Außenbereich nur mit geeigneten Leitungen, Schutzarten und sauberer Leitungsführung planen.
• Platz im Sicherungskasten für Leitungsschutzschalter und passenden RCD reservieren.
• Schuko-Lösungen nur prüfen lassen, wenn der Hersteller sie ausdrücklich vorsieht.
• Kälteleistung nicht mit elektrischer Anschlussleistung verwechseln.
• Anschluss und Prüfung nur durch Fachbetriebe ausführen lassen.

Typenschild und Anschlussplan schlagen jede Faustregel

Ein Kabelquerschnitt lässt sich nicht allein aus der Kühlleistung ableiten. Für den Stromanschluss der Split-Klimaanlage zählen maximale Stromaufnahme, Leitungslänge, Verlegeart, Umgebungstemperatur, Häufung, Spannungsfall und die zulässige Absicherung. Diese Werte stehen im Datenblatt und im Anschlussplan des konkreten Modells. Deshalb können zwei Geräte mit gleicher Nennkühlleistung unterschiedliche Zuleitungen verlangen.

Unterlage oder Messwert	Was daraus folgt
Anschlussplan des Herstellers	Einspeisepunkt, Aderzahl, Klemmenbelegung und erforderliche Trenneinrichtung
maximale Stromaufnahme	Grundlage für Leitung und Überstromschutz, nicht die beworbene Kälteleistung
Leitungslänge und Verlegeart	Strombelastbarkeit und Spannungsfall unter realen Einbaubedingungen
Herstellerangabe zum RCD	zulässiger Fehlerstromschutz für die verbaute Inverterelektronik
Aufstellort außen	UV-, Feuchte-, Temperatur- und mechanische Belastung der Leitung

Praxisregel: 3 × 1,5 mm², 3 × 2,5 mm² oder 5 × 1,5 mm² sind häufige Beispiele, aber keine Planungsvorgabe. Die fünf Adern einer Verbindungsleitung sind auch nicht automatisch drei Phasen. Klemmenbezeichnung und Montageanleitung geben die Funktion jeder Ader vor.

Elektroanschluss und Kältekreislauf sind zwei getrennte Fachaufgaben

Der Elektrofachbetrieb plant den Stromkreis, wählt Schutzorgane und Leitung, misst die Schutzmaßnahmen und dokumentiert die Inbetriebnahme. Der Kälte-Klima-Fachbetrieb montiert und prüft den Kältemittelkreis. Je nach Unternehmen kann eine Firma beide Qualifikationen abdecken; die Zuständigkeit muss vor dem Rohbau geklärt sein.

Das Umweltbundesamt zur Gebäudeklimatisierung weist darauf hin, dass bei Splitgeräten in den Kältekreislauf eingegriffen wird und die Installation sachkundigem Personal vorbehalten ist. Die aktuellen UBA-Hinweise zur Zertifizierung erklären, wann Personal- und Unternehmenszertifikate verlangt werden. Das gilt unabhängig davon, ob ein Händler das Gerät als einfaches Selbstbaupaket bewirbt.

Beim Fehlerstromschutz gibt es keine universelle Antwort „immer Typ F“. Inverter können Fehlerstromanteile erzeugen, die bei der Auswahl berücksichtigt werden müssen. Maßgeblich sind Geräteunterlagen, Netzform und Schutzkonzept. Die DKE-Hinweise zum Schutz gegen elektrischen Schlag erläutern Funktion und Auswahl von RCDs im Anlagenkontext. Eine bestehende Steckdose ist deshalb erst nach Prüfung eine belastbare Anschlusslösung.

Diese Unterlagen gehören zur Übergabe

• Modell und Seriennummer
• Hersteller-Anschlussplan
• Leitungsweg und Querschnitt
• Zuordnung im Verteiler
• RCD- und LS-Daten
• Mess- und Prüfprotokoll
• Kältemittel und Füllmenge
• Inbetriebnahme- und Dichtheitsunterlagen

Wer später warten oder eine Störung suchen muss, spart mit einer sauberen Dokumentation Zeit. Weitere Grundlagen finden sich im Ratgeber zur Erneuerung einer Elektroinstallation und im Vergleich der RCD-Typen A, F und B.

Fazit: Der Stromanschluss entscheidet über Sicherheit und Betriebssicherheit

Der Stromanschluss einer Split-Klimaanlage sollte nie improvisiert werden. Auch wenn viele Geräte im Betrieb weniger Strom aufnehmen, als ihre Kälteleistung vermuten lässt, brauchen sie eine fachgerecht geplante Elektroinstallation. Wesentlich sind eigener Stromkreis, passender Kabelquerschnitt, korrekte Absicherung, geeigneter Fehlerstromschutz und die Herstellerangaben. Wer früh plant und Elektriker sowie Klimatechniker einbindet, vermeidet Nacharbeiten, Störungen und Sicherheitsrisiken.

Häufige Fragen

Braucht eine Split-Klimaanlage einen eigenen Stromkreis?

Häufig ja, wenn Herstellerangaben, Leistung und Betriebssicherheit es verlangen. Die konkrete Zuordnung plant der Elektrofachbetrieb.

Reicht 3 × 1,5 mm² für den Stromanschluss?

Das lässt sich ohne maximale Stromaufnahme, Leitungslänge, Verlegeart, Temperatur und Absicherung nicht sicher sagen.

Wo wird eine Split-Klimaanlage eingespeist?

Je nach Modell am Innen- oder Außengerät. Der Schalt- und Anschlussplan des Herstellers ist verbindlich.

Kann eine Split-Klimaanlage an eine Schuko-Steckdose?

Nur wenn der Hersteller einen Steckeranschluss vorsieht und der vorhandene Stromkreis fachlich geprüft wurde.

Welcher RCD ist für eine Inverter-Klimaanlage nötig?

Das hängt von Herstellerangabe, Umrichtertechnik, Netzform und Schutzkonzept ab. Typ F ist keine pauschale Lösung für jedes Gerät.

Was bedeutet 5 × 1,5 mm² zwischen Innen- und Außengerät?

Es bezeichnet fünf Adern mit jeweils 1,5 mm² Querschnitt. Ihre Funktionen ergeben sich allein aus dem Anschlussplan.

Wer darf den Kältemittelkreis installieren?

Bei zertifizierungspflichtigen Splitanlagen übernehmen sachkundiges Personal und ein entsprechend zertifiziertes Unternehmen diese Arbeiten.

Was sollte im Prüfprotokoll stehen?

Unter anderem Stromkreis, Schutzorgane, Leitungsdaten, Messwerte, eindeutige Gerätezuordnung und Datum der Prüfung.
