RCD Typ A, F oder B: Unterschiede und richtige Auswahl

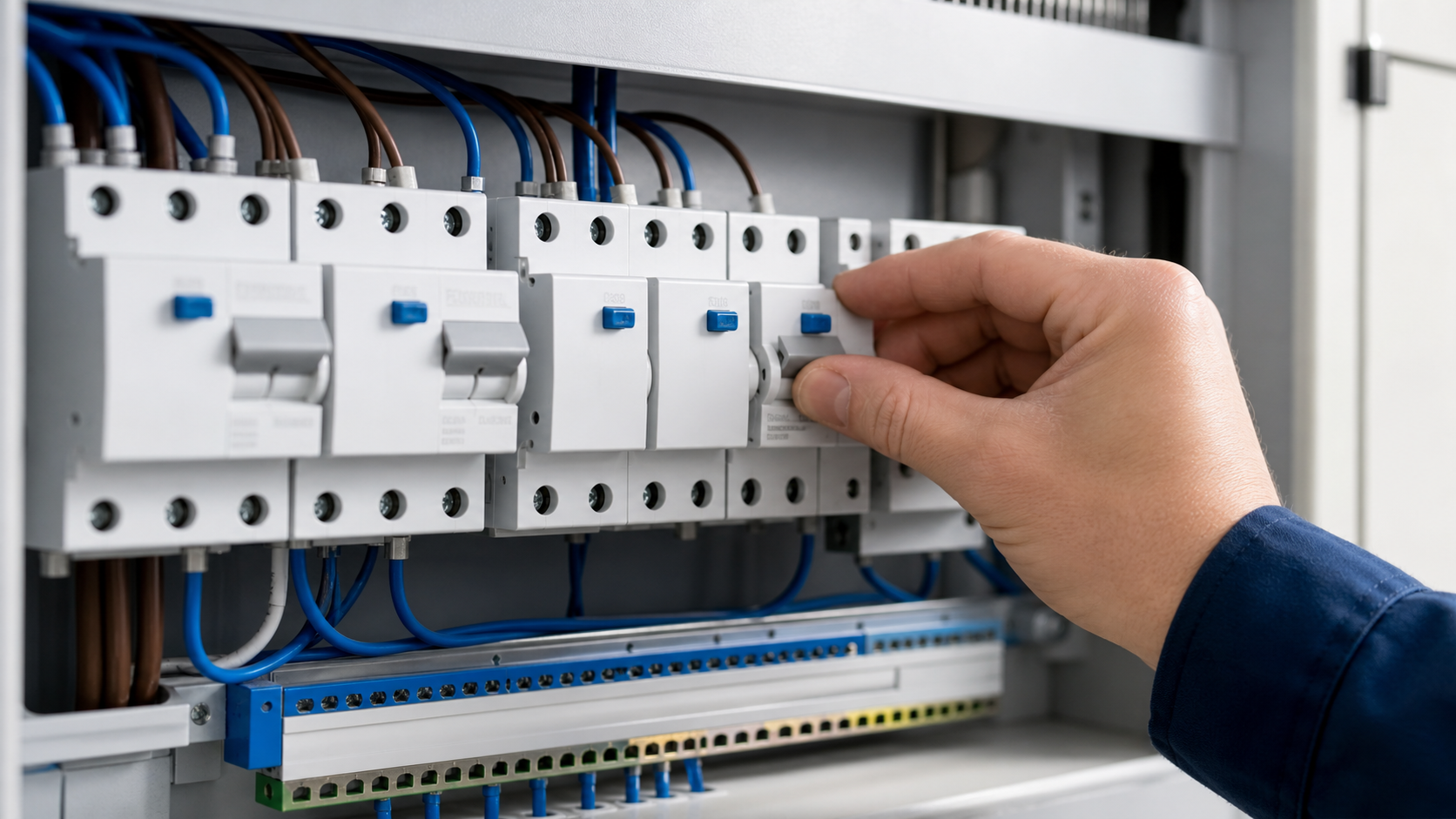

Ein RCD (Residual Current Device), besser bekannt als FI-Schutzschalter, gehört zu den wichtigsten Sicherheitskomponenten in jeder Elektroinstallation. Er schützt dich vor lebensgefährlichen Stromunfällen, indem er den Stromfluss überwacht. Sobald ein Fehlerstrom entsteht, trennt er den Stromkreis in Sekundenbruchteilen. Doch nicht jeder FI ist gleich. Je nach Gerät und Stromart brauchst du den passenden Typ. Dieser Ratgeber zeigt dir verständlich und vollständig, welcher RCD wann notwendig ist – und worauf du unbedingt achten musst.

Das Wichtigste in Kürze

• Ein FI-Schutzschalter erkennt Fehlerströme und schützt vor Stromschlägen
• Typ A ist der Standard für klassische Haushaltsgeräte
• Typ F schützt moderne Geräte mit Frequenzumrichtern zuverlässig
• Bei Wallboxen, PV-Anlagen und Umrichtern entscheidet das konkrete Schutzkonzept; integrierte

  DC-Erkennung kann die erforderliche RCD-Auswahl verändern.
• Die Wahl hängt immer von der Stromart im Gerät ab

Was ist ein FI-Schutzschalter und welcher Typ ist der richtige?

Ein FI-Schutzschalter (RCD) erkennt Fehlerströme im Stromkreis und schaltet sofort ab. Welcher Typ benötigt wird, hängt davon ab, ob Wechselstrom, pulsierender oder glatter Gleichstrom im Gerät vorkommt.

Wie ein RCD funktioniert und warum er lebenswichtig ist

Ein FI-Schutzschalter überwacht permanent den Stromfluss in einem Stromkreis. Dabei vergleicht er den hinfließenden Strom mit dem zurückfließenden Strom. Im Normalfall sind beide Werte identisch. Tritt jedoch ein Fehler auf, entsteht eine Differenz. Diese nennt man Fehlerstrom. Dieser kann zum Beispiel durch einen defekten Toaster oder ein beschädigtes Kabel entstehen.

Der RCD erkennt diese Abweichung sofort. Innerhalb von Millisekunden schaltet er den Strom ab. Dadurch wird verhindert, dass Strom durch den menschlichen Körper fließt. Genau das macht ihn zu einem echten Lebensretter. Ohne FI-Schalter könnten selbst kleine Defekte tödlich enden. Deshalb ist er heute in modernen Installationen Pflicht. Besonders in Feuchträumen ist er unverzichtbar.

RCD Typ A – Der bewährte Standard im Haushalt

Typ A ist der am häufigsten verbaute FI-Schutzschalter in Deutschland. Er bildet die Grundlage für die meisten elektrischen Installationen. Dieser Typ erkennt Wechselstrom (AC) und pulsierenden Gleichstrom. Das reicht für viele klassische Geräte völlig aus. Dazu gehören Lampen, Heizgeräte oder einfache Küchengeräte. Auch Steckdosenkreise sind meist mit Typ A abgesichert.

Seine Technik ist robust und zuverlässig. Deshalb wird er seit Jahrzehnten eingesetzt. Allerdings stößt er bei moderner Elektronik an Grenzen. Geräte mit komplexer Steuerung können Fehlerströme erzeugen, die er nicht erkennt. Das kann im schlimmsten Fall gefährlich werden. Deshalb ist Typ A zwar Standard, aber nicht immer ausreichend. Besonders bei neuen Technologien sollte genauer hingeschaut werden.

RCD Typ F – Schutz für moderne Haushaltsgeräte

Typ F ist eine Weiterentwicklung des klassischen Typ A. Er wurde speziell für moderne Geräte entwickelt. Viele Haushaltsgeräte arbeiten heute mit Frequenzumrichtern. Diese erzeugen Mischfrequenzen im Strom. Genau hier setzt Typ F an. Er erkennt Fehlerströme bis zu einer Frequenz von etwa 1 kHz. Dadurch bleibt der Schutz auch bei komplexer Technik erhalten. Typische Einsatzbereiche sind Waschmaschinen oder Klimaanlagen.

Auch moderne Pumpen fallen darunter. Diese Geräte verändern ihre Drehzahl elektronisch. Dadurch entstehen besondere Stromverläufe. Ein normaler Typ A könnte hier versagen. Typ F verhindert genau dieses Risiko. Er sorgt dafür, dass der Schutzschalter nicht „blind“ wird. Das erhöht die Sicherheit deutlich. Besonders in modernen Haushalten ist er daher sinnvoll.

RCD Typ B – Der allstromsensitive Profi für höchste Sicherheit

Typ B ist die leistungsfähigste Variante unter den FI-Schutzschaltern. Er wird als allstromsensitiv bezeichnet. Das bedeutet, er erkennt nahezu alle Arten von Fehlerströmen. Dazu gehören auch glatte Gleichfehlerströme (DC). Diese sind besonders gefährlich. Denn sie können andere Schutzschalter blockieren. Ein Typ A würde in diesem Fall möglicherweise nicht mehr auslösen. Genau deshalb ist Typ B so wichtig.

Er wird bei Photovoltaikanlagen eingesetzt. Auch Wallboxen für Elektroautos benötigen ihn häufig. Ebenso kommt er in Industrieanlagen zum Einsatz. Überall dort, wo Strom umgewandelt oder gespeichert wird, ist er notwendig. Seine Technik ist komplexer und daher teurer. Doch die Sicherheit ist deutlich höher. Gerade bei Zukunftstechnologien ist er unverzichtbar.

Unterschiede der RCD-Typen im direkten Vergleich

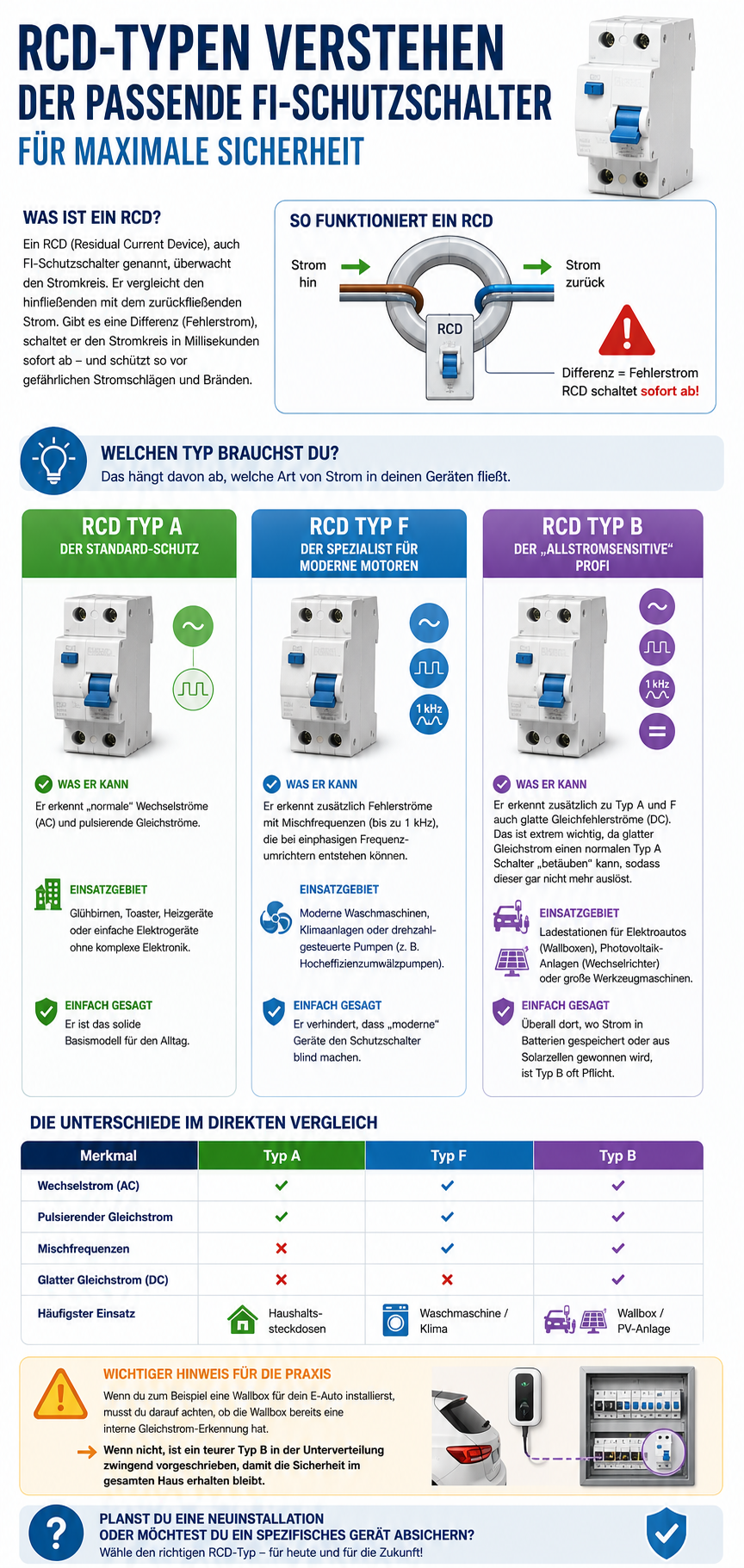

Diese Tabelle zeigt die Unterschiede klar und verständlich. Typ A deckt die Basis ab. Typ F erweitert den Schutz für moderne Geräte. Typ B bietet den umfassendsten Schutz. Besonders wichtig ist der Punkt Gleichstrom. Nur Typ B erkennt glatte Gleichfehlerströme zuverlässig. Genau das entscheidet oft über die richtige Wahl. Wer moderne Technik nutzt, sollte diesen Unterschied kennen. Denn ein falscher FI kann im Ernstfall versagen.

Warum Typ A „erblindet“: Der Schutz vor glatten Gleichfehlerströmen

Bei der Entscheidung zwischen RCD Typ A, F oder B ist das Verständnis der „Erblindung“ entscheidend. Ein Standard-RCD vom Typ A ist für pulsierende Gleichströme ausgelegt, kann aber durch glatte Gleichfehlerströme (DC), wie sie bei defekten PV-Anlagen oder Wallboxen auftreten, magnetisch gesättigt werden.

In diesem Zustand verliert der Typ A seine Auslösefähigkeit – er „erblindet“ – und kann selbst einfache Wechselfehlerströme nicht mehr abschalten. Um dieses lebensgefährliche Szenario zu verhindern, ist bei Anlagen mit elektronischen Bauteilen, die DC-Fehlerströme über 6 mA erzeugen können, zwingend ein allstromsensitiver RCD Typ B oder eine entsprechende DC-Fehlerstromüberwachung (RCM) vorgeschrieben.

RCD Typ F: Die notwendige Brücke für moderne Haushaltsgeräte

Oft wird im direkten Vergleich nur zwischen RCD Typ A und B unterschieden, doch der Typ F gewinnt im modernen Haushalt massiv an Bedeutung. Der Typ F ist mischfrequenzsensitiv und wurde speziell für Geräte mit einphasigen Frequenzumrichtern entwickelt, wie sie heute in effizienten Waschmaschinen, Klimaanlagen oder Wärmepumpen verbaut sind.

Er erkennt Fehlerströme mit Frequenzgemischen bis zu 1 kHz, bei denen ein herkömmlicher Typ A nicht zuverlässig auslöst. auch bietet der RCD Typ F eine deutlich höhere Stoßstromfestigkeit, was Fehlauslösungen durch Gewitter oder Schaltvorgänge im Netz effektiv minimiert und somit die Anlagenverfügbarkeit erhöht.

RCD-Typen werden nach erfassbaren Fehlerstromformen ausgewählt

Ein RCD vergleicht die hin- und zurückfließenden Ströme. Eine Differenz kann auf einen Fehlerstrom gegen Erde hindeuten. Welcher Typ geeignet ist, bestimmt nicht die umgangssprachliche Gerätegruppe allein, sondern die mögliche Fehlerstromform des Betriebsmittels, seine Leistungselektronik, Netzform und Herstellerangabe.

RCD-Typ	Erfasst vereinfacht	Typische Einordnung
Typ A	sinusförmige Wechsel- und pulsierende Gleichfehlerströme	viele allgemeine einphasige Stromkreise
Typ F	Funktionen von Typ A plus definierte Mischfrequenzen	bestimmte einphasige Verbraucher mit Frequenzumrichter
Typ B	Funktionen von Typ F plus glatte Gleichfehlerströme und weitere Frequenzen	bestimmte Umrichter, Lade- und Erzeugungsanlagen
Typ B+	erweiterter Frequenzbereich mit zusätzlichen Brandschutzeigenschaften	besondere Anwendungen nach Planung und Vorgabe

Hager beschreibt die Unterschiede in seiner Fachübersicht zu Fehlerstromschutzschaltern. Die Tabelle ist eine Orientierung. Bemessungsdifferenzstrom, Polzahl, Kurzschlussvorsicherung, Selektivität, Stoßstromfestigkeit und Abschaltbedingungen müssen ebenfalls zur Anlage passen.

Wallbox: Typ B ist nicht in jedem Fall Pflicht

Ladeeinrichtungen können glatte Gleichfehlerströme erzeugen. Dafür braucht es einen geeigneten DC-Fehlerstromschutz. Je nach Wallbox wird er durch einen RCD Typ B oder durch eine normgerechte integrierte 6-mA-DC-Erkennung bereitgestellt, die einen vorgeschalteten Typ A ermöglichen kann. Einfach beide Varianten hintereinander zu setzen ist keine pauschal richtige Lösung.

Der VDE-Leitfaden zur Ladeinfrastruktur erläutert, dass die Fehlerstrom-Schutzeinrichtung zwingend ist und berücksichtigt werden muss, ob die Wallbox den Schutz bereits enthält. Geräteunterlage, Anschlussbedingungen des Netzbetreibers und Planung der Elektrofachkraft entscheiden.

Praxisbeispiel: Eine Wallbox mit dokumentierter 6-mA-DC-Fehlerstromerkennung kann laut Hersteller einen vorgeschalteten Typ A verlangen. Eine andere Ladeeinrichtung ohne diese Funktion kann Typ B oder eine geeignete separate DC-Schutzeinrichtung erfordern. Die Produktbezeichnung „Wallbox“ allein beantwortet die Frage nicht.

Photovoltaik, Wärmepumpe und Frequenzumrichter getrennt bewerten

Auch bei PV-Wechselrichtern ist Typ B nicht pauschal immer erforderlich. Manche trafolosen Wechselrichter besitzen eine integrierte Fehlerstromüberwachung und sind vom Hersteller für einen bestimmten vorgeschalteten RCD freigegeben. Bei Wärmepumpen, Klimageräten und Maschinen hängt die Auswahl von ein- oder dreiphasigem Umrichter und den möglichen Fehlerströmen ab.

• Schaltplan und Herstellerangabe des Verbrauchers
• Netzform und Schutzmaßnahme
• mögliche glatte DC-Fehlerströme
• integrierte Fehlerstromüberwachung
• Bemessungsdifferenzstrom und Abschaltzeit
• Selektivität zu vorgeschalteten RCDs
• betriebsbedingte Ableitströme
• Prüfung und Dokumentation nach Errichtung

Ein ungeeigneter vorgeschalteter RCD kann durch glatte Gleichfehlerströme in seiner Funktion beeinträchtigt werden. Ein Typ B ist aber auch kein universeller Ersatz, den man ohne Koordination in jede Verteilung steckt. Reihenschaltung, Neutralleiterführung und Schutzkonzept werden für die komplette Anlage geplant.

Installation und Prüfung gehören zur Elektrofachkraft

Arbeiten in der Verteilung sind lebensgefährlich und bleiben der Elektrofachkraft vorbehalten. Nach Auswahl und Einbau folgen Messungen; die Testtaste allein weist weder Schutzleiter noch Abschaltzeit oder korrekte Verdrahtung nach. Der RCD wird außerdem nach Herstellerintervall mit der Testtaste betätigt und im Rahmen der Anlagenprüfung messtechnisch kontrolliert.

1. Verbraucher und mögliche Fehlerstromformen dokumentieren.
2. Herstellerunterlagen und aktuellen Normenstand prüfen.
3. RCD-Typ, Bemessungsstrom und Bemessungsdifferenzstrom auslegen.
4. Vorsicherung, Leitungsquerschnitt und Selektivität koordinieren.
5. Anlage errichten, messen und Prüfergebnisse dokumentieren.
6. Stromkreise eindeutig beschriften und Betreiber einweisen.

Mehr zur sicheren Modernisierung steht im Ratgeber Elektroinstallation erneuern.

Warum mehrere RCDs statt eines einzigen sinnvoll sein können

Ein einzelner Fehlerstromschutzschalter für das ganze Haus erfüllt nicht automatisch ein gutes Verfügbarkeitskonzept. Löst er aus, stehen Beleuchtung, Kühlgeräte, Heizung und Steckdosen gleichzeitig ohne Spannung. Mehrere sinnvoll zugeordnete RCDs oder FI/LS-Schalter begrenzen den Ausfall und erleichtern die Fehlersuche. Die Aufteilung richtet sich nach Nutzung, Stromkreisen und aktueller Normenlage.

Betriebsbedingte Ableitströme vieler elektronischer Geräte addieren sich. Liegen zu viele Verbraucher hinter einem RCD, kann es zu unerwünschten Auslösungen kommen, obwohl kein einzelnes Gerät einen klaren Defekt zeigt. Die Lösung ist keine größere Auslöseschwelle nach Gefühl. Eine Elektrofachkraft misst die Ableitströme und plant Stromkreisaufteilung, RCD-Typ und Bemessungsdifferenzstrom.

Planungsfrage	Warum sie zählt	Typischer Nachweis
Welche Stromkreise sollen gemeinsam abschalten?	Ausfallumfang und Verfügbarkeit	Verteilerplan und Nutzeranforderungen
Welche Elektronik ist angeschlossen?	Fehlerstromform und Ableitstrom	Herstellerunterlagen und Messung
Sind RCDs hintereinander geschaltet?	Selektivität und Abschaltfolge	Schutzkonzept mit Zeit- und Stromstaffelung
Passt der Bemessungsstrom?	Schutz vor thermischer Überlastung	Koordination mit Vorsicherung und Last
Bleiben Neutralleiter getrennt?	Fehlverdrahtung kann sofortige Auslösung erzeugen	Durchgängigkeits- und Funktionsprüfung

Auslösung nicht durch wiederholtes Einschalten „beheben“

Bleibt ein RCD nicht eingeschaltet, werden die betroffenen Stromkreise und Betriebsmittel systematisch getrennt und geprüft. Nässe, beschädigte Leitungen oder ein defektes Gerät können die Ursache sein. Wiederholtes Einschalten ohne Diagnose kann eine Gefahrenstelle erneut unter Spannung setzen. Bei Brandgeruch, Feuchtigkeit in der Verteilung oder sichtbaren Schäden bleibt die Anlage aus, bis eine Elektrofachkraft sie freigibt.

Auch ein RCD, der scheinbar grundlos nur gelegentlich auslöst, verdient eine Messung. Zeitpunkt, Wetter, eingeschaltete Geräte und betroffener Stromkreis werden notiert. Diese Angaben helfen, Isolationsfehler, Feuchtigkeit und aufsummierte Ableitströme einzugrenzen.

Fazit

Der richtige FI-Schutzschalter entscheidet über deine Sicherheit. Typ A reicht für einfache Geräte. Typ F schützt moderne Technik. Typ B ist Pflicht bei E-Autos und PV-Anlagen. Wer falsch wählt, riskiert ernsthafte Gefahren. Deshalb lohnt sich eine genaue Planung. Denke auch an zukünftige Geräte. So bleibt deine Elektroinstallation dauerhaft sicher und zuverlässig.

---
