Schalldämmung: Bautechnische Möglichkeiten im Überblick
Schalldämmung spielt im modernen Bauwesen eine zentrale Rolle für Komfort und Lebensqualität. Sie sorgt dafür, dass störende Geräusche draußen bleiben und innerhalb von Gebäuden kein Lärm zwischen Räumen übertragen wird. Schall entsteht durch Schwingungen, die sich als Wellen durch Luft oder feste Materialien ausbreiten. Effektive Schalldämmung blockiert diese Schwingungen, während Schallabsorption den Nachhall im Raum reduziert. Durch bautechnische Maßnahmen wie Masseerhöhung, Entkopplung und Dämmstoffe lässt sich der Schallschutz gezielt verbessern – ob an Wänden, Böden, Decken, Dächern, Fenstern, Türen oder Rohrleitungen.
Das Wichtigste in Kürze
- Schalldämmung blockiert Schallübertragung, Schallabsorption reduziert Nachhall.
- Wände, Decken und Böden lassen sich durch Masse, Entkopplung und Dämmstoffe akustisch optimieren.
- Fenster und Türen benötigen dichte Rahmen, Mehrscheibenverglasung und Schallschutzdichtungen.
- Rohre sollten mit schalldämmender Ummantelung und flexibler Aufhängung versehen werden.
- Normen wie DIN 4109 und VDI 4100 regeln Mindest- und erhöhten Schallschutz im Hochbau.
Was sind die wichtigsten bautechnischen Möglichkeiten zur Schalldämmung?
Bautechnische Schalldämmung umfasst die Erhöhung der Masse von Bauteilen, die Entkopplung von Schallquellen, den Einsatz von Dämmstoffen wie Mineralwolle sowie Schallschutzmaßnahmen an Fenstern, Türen, Dächern und Rohren. Ziel ist, Schallübertragung zu blockieren und Schwingungen zu reduzieren.
Entstehung und Ausbreitung von Schall
Schall ist eine mechanische Welle, die durch schwingende Körper entsteht. Diese Schwingungen werden über Luft, Wasser oder feste Materialien weitergeleitet. Im Bauwesen unterscheidet man zwischen Luftschall, der sich durch die Luft ausbreitet, und Körperschall, der in festen Stoffen wie Wänden oder Decken übertragen wird. Beispielsweise breiten sich Stimmen und Musik als Luftschall aus, während Trittschall oder Vibrationen über den Boden Körperschall erzeugen.
Eine effektive Schalldämmung muss beide Schallarten berücksichtigen. Sie sorgt dafür, dass in Wohn- und Arbeitsräumen Ruhe herrscht und Nachbarn nicht gestört werden. Dabei hilft die Kombination aus schallabsorbierenden Materialien, hoher Bauteilmasse und mechanischer Entkopplung, um Schwingungen zu minimieren.
Unterschied zwischen Schallabsorption und Schalldämmung
Schalldämmung und Schallabsorption verfolgen unterschiedliche Ziele. Schalldämmung soll verhindern, dass Schall zwischen Räumen übertragen wird. Dies geschieht durch dichte und schwere Materialien wie Beton, Gips oder Isolierglas, die Schallwellen blockieren oder reflektieren.
Schallabsorption hingegen reduziert den Nachhall innerhalb eines Raumes. Sie kommt durch poröse Materialien wie Teppiche, Vorhänge oder Akustikschaumstoff zustande, die Schallenergie aufnehmen und in Wärme umwandeln. Während Schalldämmung also den Schallfluss stoppt, verbessert Schallabsorption die Raumakustik. Beide Methoden ergänzen sich – etwa in Büros, Tonstudios oder Wohnungen.
Unterschied zwischen Schalldämmung und Schallabsorption
| Kriterium | Schalldämmung | Schallabsorption |
|---|---|---|
| Ziel | Reduktion der Schallübertragung zwischen Räumen | Reduktion des Nachhalls im Raum |
| Wirkungsweise | Blockiert oder reflektiert Schall | Nimmt Schallenergie auf |
| Anwendungsbereich | Lärmschutz zwischen Räumen | Verbesserung der Raumakustik |
| Materialtyp | Schwere, dichte Baustoffe | Weiche, poröse Materialien |
| Beispiele | Beton, Gips, Isolierglas | Teppiche, Akustikschaum, Vorhänge |
Messung und Bewertung der Schalldämmung
Die Wirksamkeit von Schalldämmmaßnahmen wird durch verschiedene Kennwerte gemessen. Das Schalldämmmaß (R) beschreibt, wie viel Schall ein Bauteil blockiert. Es wird in Dezibel (dB) angegeben. Eine Wand, die den Schall von 80 dB auf 50 dB reduziert, hat ein Schalldämmmaß von 30 dB. Der bewertete Schalldämmwert (Rw) fasst Messergebnisse unterschiedlicher Frequenzen zusammen.
Massive Betonwände erreichen oft Werte zwischen 50 und 60 dB. Die Schallpegeldifferenz (D) misst hingegen die tatsächliche Schalldämmung unter realen Bedingungen. Tieffrequente Töne wie Bass sind schwieriger zu dämmen als hohe Frequenzen. Normen wie DIN EN ISO 10140 regeln Laborprüfungen, während DIN EN ISO 16283 Vor-Ort-Messungen standardisiert.
Richtlinien und Normen für bautechnischen Schallschutz
In Deutschland bildet die DIN 4109 „Schallschutz im Hochbau“ die Grundlage für den baulichen Lärmschutz. Sie definiert den Mindestschallschutz, während ihr Beiblatt 2 den erhöhten Schallschutz beschreibt. Ergänzend legt die VDI-Richtlinie 4100 drei Schallschutzstufen für Mehrfamilienhäuser fest – von „undeutlich hörbar“ bis „nicht hörbar“.
Diese Richtlinien helfen Bauherren, Planern und Handwerkern, Gebäude akustisch zu optimieren. Sie berücksichtigen Sprache, Musik, Trittschall und technische Geräusche. Besonders wichtig ist die Entkopplung von Bauteilen, um Flankenübertragungen zu vermeiden. Nur wenn die VDI-Richtlinie vertraglich vereinbart ist, gilt sie verbindlich. Eine Güteprüfung nach DIN 4109-11 kann bei Streitfällen den tatsächlichen Schallschutz nachweisen.
Techniken und Maßnahmen der bautechnischen Schalldämmung

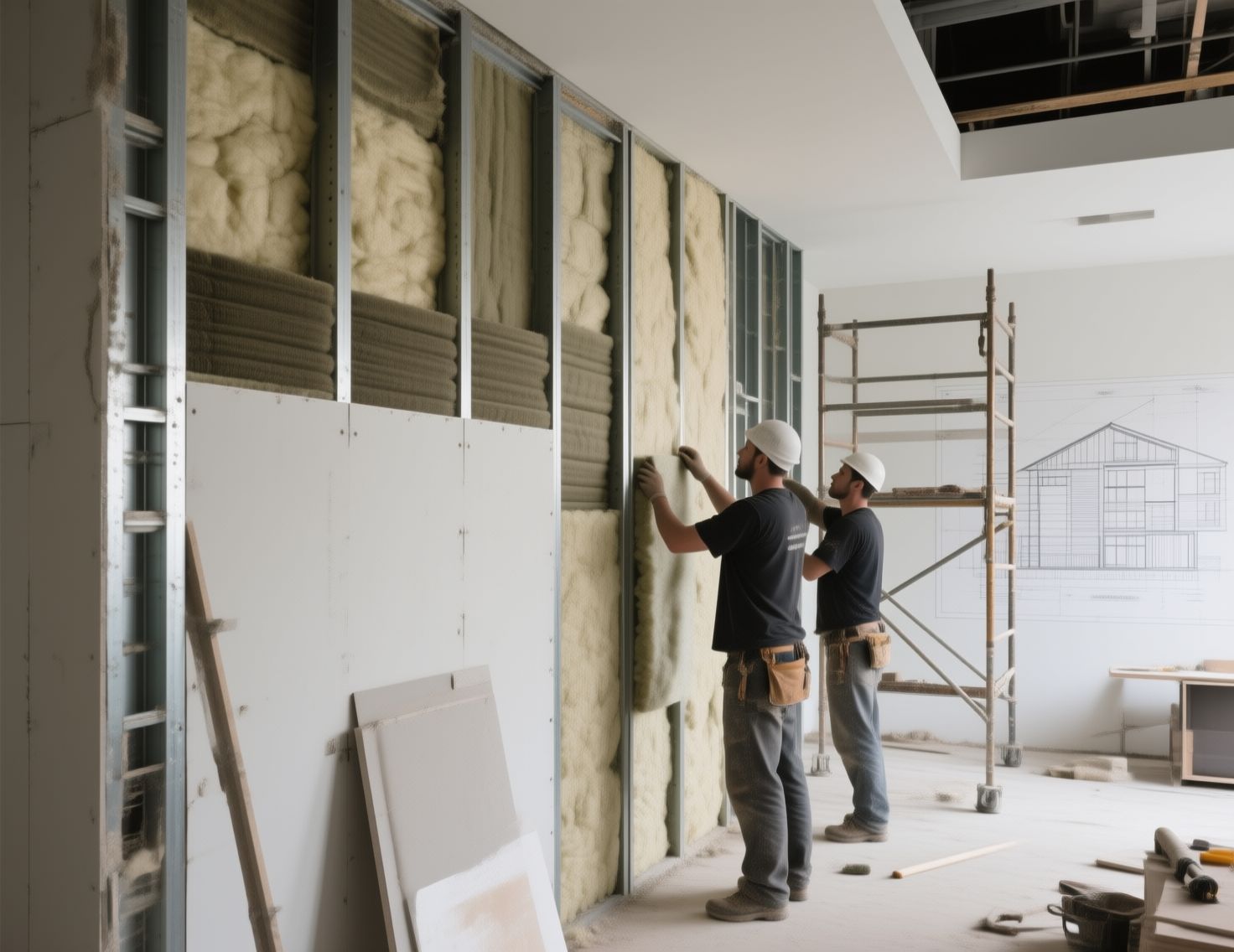

Schalldämmung lässt sich sowohl im Neubau als auch nachträglich umsetzen. Ziel ist, Luft- und Körperschall durch Masse, Entkopplung und Dämmstoffe zu reduzieren. Für Wände werden oft Vorsatzschalen mit Mineralwolle verwendet, um Schwingungen zu unterbrechen. Böden erhalten durch schwimmenden Estrich und Dämmunterlagen eine effektive Trittschalldämmung.
Decken profitieren von abgehängten Konstruktionen mit Akustikplatten und Dämmstoffen. Dächer erfordern eine mehrschichtige Bauweise mit schwerem Material und schalldämmender Isolierung. Fenster und Türen werden mit Mehrscheibenverglasung, Dichtungen und stabilen Rahmen ausgestattet. Rohrleitungen benötigen schalldämmende Ummantelungen und flexible Halterungen. All diese Maßnahmen tragen zur Reduktion von Schallübertragung bei und erhöhen den akustischen Komfort.
Schalldämmung einzelner Bauteile im Überblick
Maßnahmen zur Schalldämmung von Wänden
| Schallproblem | Maßnahme | Materialien/Techniken | Wirkung |
|---|---|---|---|
| Luftschall | Erhöhung der Wandmasse | Beton, Ziegel, Schwerfolie | Blockiert Schall durch Masse |
| Luft- & Körperschall | Vorsatzschale installieren | Gipskarton, Mineralwolle | Reduziert Schall durch Entkopplung |
| Körperschall | Mechanische Entkopplung | Dämmstreifen, Akustikhalter | Verhindert Schwingungsübertragung |
| Luftschall | Dämmstoffe in Hohlräumen | Akustikschaum, Mineralwolle | Absorbiert Schall |
| Raumakustik | Schalldämmende Wandbekleidung | Akustikplatten, Tapeten | Reduziert Nachhall |
Maßnahmen zur Schalldämmung von Böden
| Schallproblem | Maßnahme | Materialien/Techniken | Wirkung |
|---|---|---|---|
| Trittschall | Schwimmender Estrich | PE-Schaum, Mineralwolle | Entkoppelt Vibrationen |
| Luftschall | Erhöhung der Masse | Estrich, Gipskarton | Blockiert Luftschall |
| Trittschall | Schalldämmende Beläge | Teppich, Kork | Absorbiert Schritte |
| Luft- & Trittschall | Doppelboden | Mineralwolle, Platten | Blockiert und absorbiert Schall |
Methoden zur Schalldämmung von Rohren
| Maßnahme | Technik | Materialien |
|---|---|---|
| Rohrummantelung | Schalldämmende Ummantelung | Schwerfolie, Mineralwolle |
| Entkoppelung | Flexible Aufhängungen | Gummischellen |
| Mehrschichtisolierung | Kombination harter/weicher Schichten | Bitumen, Schaumstoff |
| Schalldämmende Rohre | Verwendung spezieller Materialien | Gusseisen, Kunststoff |
Fazit
Bautechnische Schalldämmung ist eine Kombination aus physikalischem Verständnis, normgerechter Planung und gezielten Maßnahmen. Durch die richtige Materialwahl, Entkopplung und Dämmtechnik lassen sich Luft- und Körperschall effektiv mindern. Ob Wand, Decke, Boden oder Rohr – jede Konstruktion trägt zum akustischen Gesamtergebnis bei. Wer Schallschutz von Beginn an mitplant, verbessert dauerhaft die Wohnqualität und den energetischen Standard eines Gebäudes.
Quellen zur Schalldämmung: Bautechnische Möglichkeiten
- Optimale Schalldämmung – Schallschutz – ISOVER (Fokus auf Dämmstoffe und zweischalige Bauteile)
- Schallschutz im Boden: Lösungen für Ihr Projekt – Knauf (Fokus auf Estrich- und Bodensysteme)
- Baulicher Schallschutz – Umweltbundesamt (Überblick über Außenschallschutz, Innenschallschutz und Normen)
FAQ
1. Was ist der Unterschied zwischen Schalldämmung und Schallabsorption?
Die Schalldämmung zielt darauf ab, die Übertragung von Schallenergie von einem Raum in einen anderen zu reduzieren, typischerweise durch schwere und dichte Bauteile. Schallabsorption hingegen verringert den im Raum entstehenden Nachhall, indem sie die Schallwellen innerhalb des Raumes schluckt, meist durch poröse und weiche Materialien.
2. Welche Rolle spielt die Masse eines Bauteils für die Schalldämmung?
Die Masse ist ein entscheidender Faktor: Schwere und dichte Bauteile, wie dicke Betonwände oder zweischaliges Mauerwerk, bieten aufgrund ihrer Trägheit einen besseren Widerstand gegen Schallschwingungen. Dies ist vor allem bei der Dämmung von Luftschall von Bedeutung, da die Übertragung durch die Minderung der Körperschall-Anregung reduziert wird.
3. Was versteht man unter dem Masse-Feder-Masse-Prinzip?
Das Masse-Feder-Masse-Prinzip beschreibt eine hochwirksame Konstruktion zur Schalldämmung, bei der zwei schwere Schalen (Masse) durch eine dazwischenliegende, elastische Dämmschicht (Feder) voneinander entkoppelt sind. Diese Bauweise verhindert, dass Körperschall direkt von einer Seite auf die andere übertragen wird, und ist effektiver als eine einfache, massive Wand gleicher Gesamtmasse.
4. Wie können Trittschallprobleme bei Decken konstruktiv gelöst werden?
Trittschallprobleme werden primär durch den Einbau eines schwimmenden Estrichs gelöst, bei dem die Estrichplatte durch eine elastische Dämmschicht (z.B. Mineralfaserplatten) von der Rohdecke und den Wänden getrennt wird. Diese Entkoppelung verhindert die direkte Übertragung des beim Gehen entstehenden Körperschalls in die darunterliegenden Räume.
5. Sind Dämmstoffe wie Mineralwolle oder Polystyrol gut zur Schalldämmung geeignet?
Dämmstoffe wie Mineralwolle oder Polystyrol sind primär gute Wärmedämmstoffe und verbessern in erster Linie die Schallabsorption in einer Hohlraumkonstruktion. Für die eigentliche Schalldämmung gegen Luftschall, insbesondere in einschaligen Wänden, ist ihre geringe Dichte weniger relevant als die Gesamtmasse des Bauteils selbst.
6. Was sind die häufigsten Schwachstellen bei der Schalldämmung in Bestandsgebäuden?
Die häufigsten Schwachstellen sind Schallbrücken, also starre Verbindungen zwischen eigentlich entkoppelten Bauteilen, und Undichtigkeiten wie Ritzen, Fugen oder schlecht gedämmte Installationsdurchbrüche. Schon kleinste Fugen können die Schalldämmung einer ansonsten gut konstruierten Wand massiv reduzieren, da Luftschall leicht hindurchtreten kann.
7. Wie verbessert eine Vorsatzschale die Schalldämmung einer bestehenden Wand?
Eine Vorsatzschale verbessert die Schalldämmung, indem sie nach dem Masse-Feder-Masse-Prinzip funktioniert: Die neue, dichte Beplankung (Masse) wird durch eine Luftschicht oder eine Dämmstofffüllung (Feder) von der vorhandenen Wand (Masse) entkoppelt. Um die Wirksamkeit zu gewährleisten, muss die Schale federnd (z.B. über spezielle Profile) und dicht an die vorhandenen Bauteile angeschlossen werden.
8. Welche bautechnische Maßnahme empfiehlt sich zur Verbesserung der Schalldämmung von Fenstern?
Zur Verbesserung der Schalldämmung von Fenstern ist der Einsatz von Schallschutzfenstern mit einer hohen Schallschutzklasse (SSK) erforderlich, die typischerweise über ungleich dicke Glasscheiben verfügen. Wichtig ist dabei, dass nicht nur das Glas, sondern auch der Fensterrahmen und der fachgerechte, luftdichte Einbau hohe Anforderungen an die Schalldämmung erfüllen.
9. Was ist bei der Schalldämmung zwischen Reihenhäusern oder Doppelhaushälften besonders zu beachten?
Zwischen aneinandergebauten Wohneinheiten ist eine durchgehende, zweischalige Haustrennwand mit mindestens 3 cm breiter Trennfuge, die bis auf die Fundamentplatte reicht, zwingend erforderlich. Diese Bauweise mit vollständig getrennten, schweren Wänden garantiert die notwendige Entkopplung und verhindert die Übertragung von Körperschall.
10. Was bedeutet das Schalldämm-Maß ?
Das Schalldämm-Maß (bewertetes Schalldämm-Maß) ist ein Kennwert im Bauwesen, der angibt, wie gut ein Bauteil die Schallübertragung reduziert, und wird in Dezibel (dB) angegeben. Ein höherer -Wert bedeutet eine bessere Schalldämmung und damit eine geringere Lärmbelastung.
