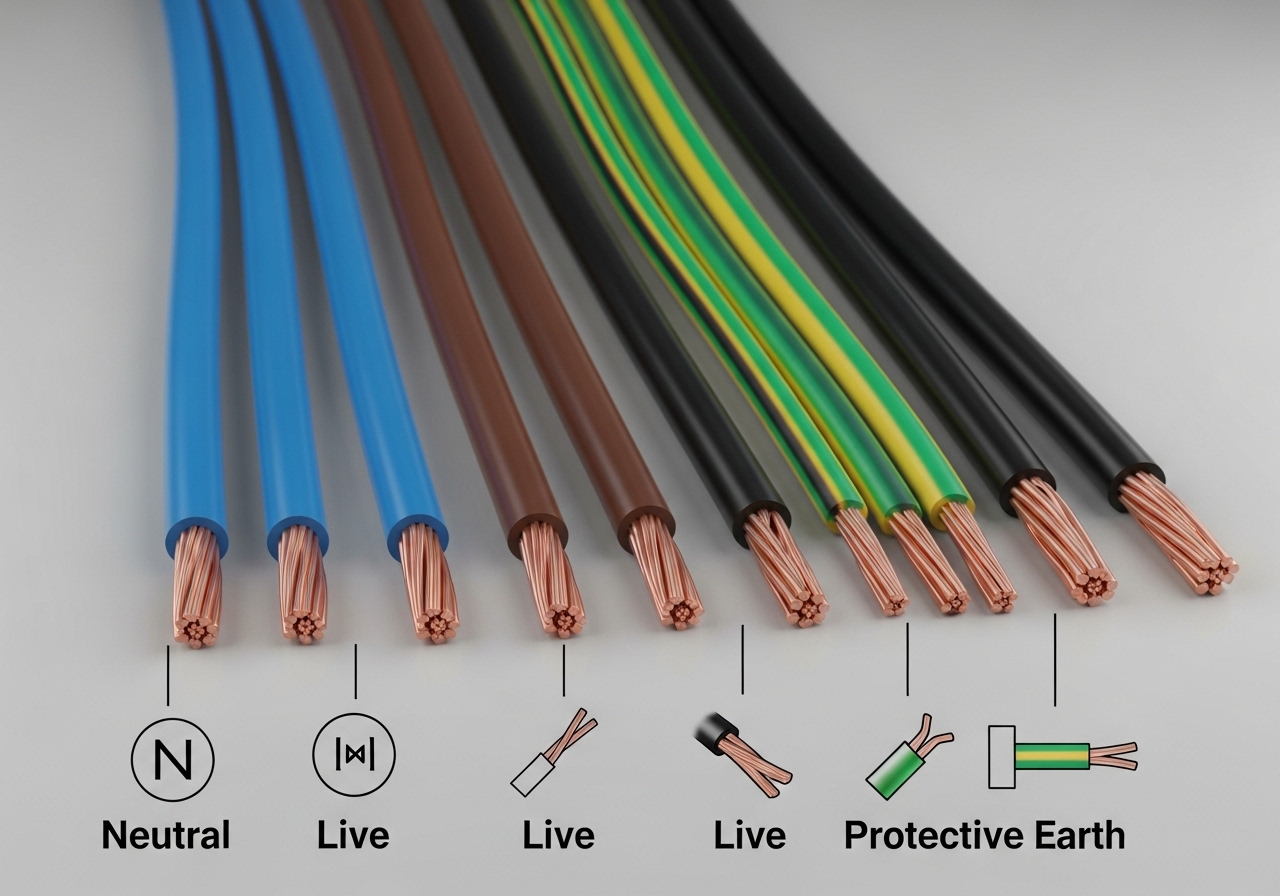

Kabelfarben im Stromkreis: Bedeutung & Sicherheit

Kabelfarben im elektrischen Bereich dienen nicht nur der Übersicht, sondern sind essenziell für die Sicherheit. Jede Farbe hat eine genau definierte Funktion und Bedeutung. Seit 2003 gelten in Deutschland klare Normen für die Farbcodierung von Leitern. Die richtige Zuordnung schützt vor gefährlichen Stromunfällen und Kurzschlüssen. Ob Phase, Neutralleiter oder Schutzleiter – die korrekte Erkennung ist für jeden, der mit Strom arbeitet, unerlässlich. Dieser Ratgeber erklärt alle Farben, ihre Aufgaben und worauf bei der Elektroinstallation zu achten ist.

Das Wichtigste in Kürze

• Braun = Phase (L1): Führt Spannung, stromführend.
• Blau = Neutralleiter (N): Leitet Strom zurück.
• Grün-Gelb = Schutzleiter (PE): Dient dem Personenschutz.
• Drehstromfarben = Braun (L1), Schwarz (L2), Grau (L3)
• Seit 2003 genormt nach DIN-VDE-Vorgaben

Welche Bedeutung haben Kabelfarben in der Elektroinstallation?

Kabelfarben zeigen an, welche Funktion ein Leiter im Stromkreis hat – etwa Phase, Neutralleiter oder Schutzleiter. So wird die Installation sicher und normgerecht durchgeführt.

Warum Kabelfarben in der Elektroinstallation so wichtig sind

Kabelfarben sind keine bloße Orientierungshilfe, sondern ein Sicherheitsfaktor. Sie ermöglichen die schnelle Identifikation der Funktion eines Leiters. Damit verhindern sie gefährliche Fehlanschlüsse. Ohne genormte Farbcodes könnte man Phase und Neutralleiter leicht verwechseln.

Die Folge wären Stromschläge oder Kurzschlüsse. Gerade in Haushalten und öffentlichen Gebäuden ist das Risiko enorm. Deshalb schreibt die DIN-VDE-Norm seit 2003 klare Regeln für Kabelfarben vor. Diese gelten für Neuinstallationen ebenso wie für Erweiterungen bestehender Systeme.

Durch die Farbcodierung lassen sich Fehler frühzeitig erkennen und vermeiden. Auch Fachleute können sich bei Reparaturen oder Erweiterungen auf die Standardfarben verlassen. Das sorgt für Effizienz und maximale Sicherheit. Wer hingegen Farben missachtet oder Leitungen falsch anschließt, riskiert schwere Unfälle. Gerade bei Do-it-yourself-Arbeiten ist Vorsicht geboten. Elektrische Sicherheit beginnt mit dem richtigen Umgang mit Kabelfarben.

Die Bedeutung der einzelnen Leiterfarben

Jede Farbe steht für eine spezifische Funktion. Die wichtigste Rolle spielt der Außenleiter, auch Phase genannt. In Deutschland ist dieser in der Regel braun. Er führt die Spannung vom Stromnetz zum Gerät. In älteren Anlagen kann die Phase auch schwarz oder grau sein. Der Neutralleiter ist immer blau.

Er führt den Strom vom Gerät zurück zum Netz und schließt so den Stromkreis. Der Schutzleiter trägt die Farbkombination grün-gelb. Seine Aufgabe ist es, im Fehlerfall Strom sicher zur Erde abzuleiten. So schützt er Menschen vor Stromschlägen.

Dieser Leiter darf niemals geschaltet werden, da seine Funktion dauerhaft gegeben sein muss. Bei mehrphasigen Anlagen – etwa Drehstromanschlüssen – gibt es weitere Phasenfarben: braun (L1), schwarz (L2) und grau (L3). Diese Zuweisung hilft, in komplexen Systemen die Übersicht zu bewahren. Die klare Trennung der Farben gewährleistet, dass jede Leitung korrekt identifiziert und angeschlossen wird.

Farbkennzeichnung bei Drehstromleitungen

Bei Installationen mit Drehstrom – etwa in Werkstätten oder bei Elektroherden – kommen mehrere Phasen zum Einsatz. Diese benötigen eine eindeutige Farbcodierung. Üblich ist die Kombination aus braun (L1), schwarz (L2) und grau (L3). Jede Phase übernimmt dabei eine eigene Rolle im Stromkreis.

Diese Trennung verhindert Spannungsungleichgewichte und erlaubt eine gleichmäßige Verteilung der Last. Der Neutralleiter bleibt auch hier blau, der Schutzleiter grün-gelb. Die Farbcodierung erleichtert die Zuordnung beim Anschließen an Verteilerkästen oder Drehstromsteckdosen. Zudem verbessert sie die Wartung und Fehlersuche.

Ein Installateur erkennt auf einen Blick, welche Phase für welchen Strompfad zuständig ist. In älteren Installationen finden sich manchmal andere Farbzuweisungen, weshalb beim Umbau oder der Erweiterung besondere Aufmerksamkeit erforderlich ist. Bei Mischinstallationen mit Alt- und Neubestand ist Fachwissen unerlässlich. Die einheitliche Norm seit 2003 hat hier für klare Verhältnisse gesorgt.

Normen und Vorschriften zur Kabelfarbgebung

In Deutschland regelt die DIN VDE 0293-308 die Farben von Adern in Niederspannungsleitungen. Diese Norm gilt seit 2003 verbindlich. Sie schreibt die genaue Farbzuteilung für Phase, Neutralleiter und Schutzleiter vor. Ziel ist es, elektrotechnische Sicherheit zu gewährleisten.

Auch europäische Richtlinien wie die HD 308 S2 fließen in die nationale Norm ein. Wer heute neu installiert, muss sich an diese Vorgaben halten. Abweichungen sind nur zulässig, wenn Altbestand angepasst wird oder aus technischen Gründen eine andere Lösung notwendig ist. Die Norm gilt für alle Bereiche der Elektroinstallation – vom privaten Haushalt bis zur Industrieanlage.

Auch die Kennzeichnung in Kabeln mit mehreren Adern ist geregelt. Dabei ist besonders wichtig, dass der grün-gelbe Schutzleiter niemals mit anderen Farben verwechselt wird. Die Einhaltung dieser Normen ist nicht nur fachlich geboten, sondern rechtlich verbindlich. Wer dagegen verstößt, kann bei Unfällen haftbar gemacht werden.

Sicherheitsrelevanz bei der Farbauswahl

Falsche Kabelfarben können lebensgefährlich sein. Wenn Phase und Neutralleiter vertauscht werden, besteht akute Stromschlaggefahr. Noch gravierender ist ein Fehler beim Schutzleiter. Wird dieser geschaltet oder gar weggelassen, fehlt der Personenschutz.

Ein Gehäuse kann unter Spannung stehen, ohne dass dies sofort bemerkt wird. Besonders beim Anschluss von Geräten oder Leuchten ist daher Vorsicht geboten. Farbcodes dienen als optische Warn- und Orientierungshilfe. Elektriker prüfen zusätzlich mit Messgeräten, ob Spannung anliegt. Für Laien gilt: Niemals Kabel nach Gefühl anschließen. Auch wenn die Farben klar sind, kann bei Altbauten eine andere Belegung vorliegen.

Im Zweifel sollte ein Fachbetrieb hinzugezogen werden. Schutzmaßnahmen wie Fehlerstrom-Schutzschalter (FI) bieten zusätzliche Sicherheit, entbinden aber nicht von der Pflicht zur korrekten Farbzuordnung. Wer Farben verwechselt, bringt sich und andere in Gefahr. Deshalb ist das Wissen über die Bedeutung der Kabelfarben so zentral.

Übersichtstabelle: Kabelfarben und ihre Funktion

Die folgende Tabelle bietet eine schnelle Übersicht über die genormten Kabelfarben und deren Funktion:

Diese Farbtabelle gilt für alle genormten Elektroinstallationen in Deutschland seit 2003. Bei älteren Installationen kann es zu Abweichungen kommen.

Fazit: Farben retten Leben

Kabelfarben sind keine Nebensache – sie schützen Leben. Wer Leitungen korrekt erkennt und anschließt, beugt Unfällen vor. Seit 2003 sorgen genormte Farben für mehr Sicherheit und Klarheit im Stromkreis. Ob braun für Phase, blau für Neutralleiter oder grün-gelb für den Schutzleiter: Die richtige Zuordnung ist Pflicht. Im Zweifel hilft nur eines – Fachwissen oder ein Elektriker. Denn bei Strom hört der Spaß auf.
