DMX im Wohnzimmer: Lichtsteuerung richtig planen

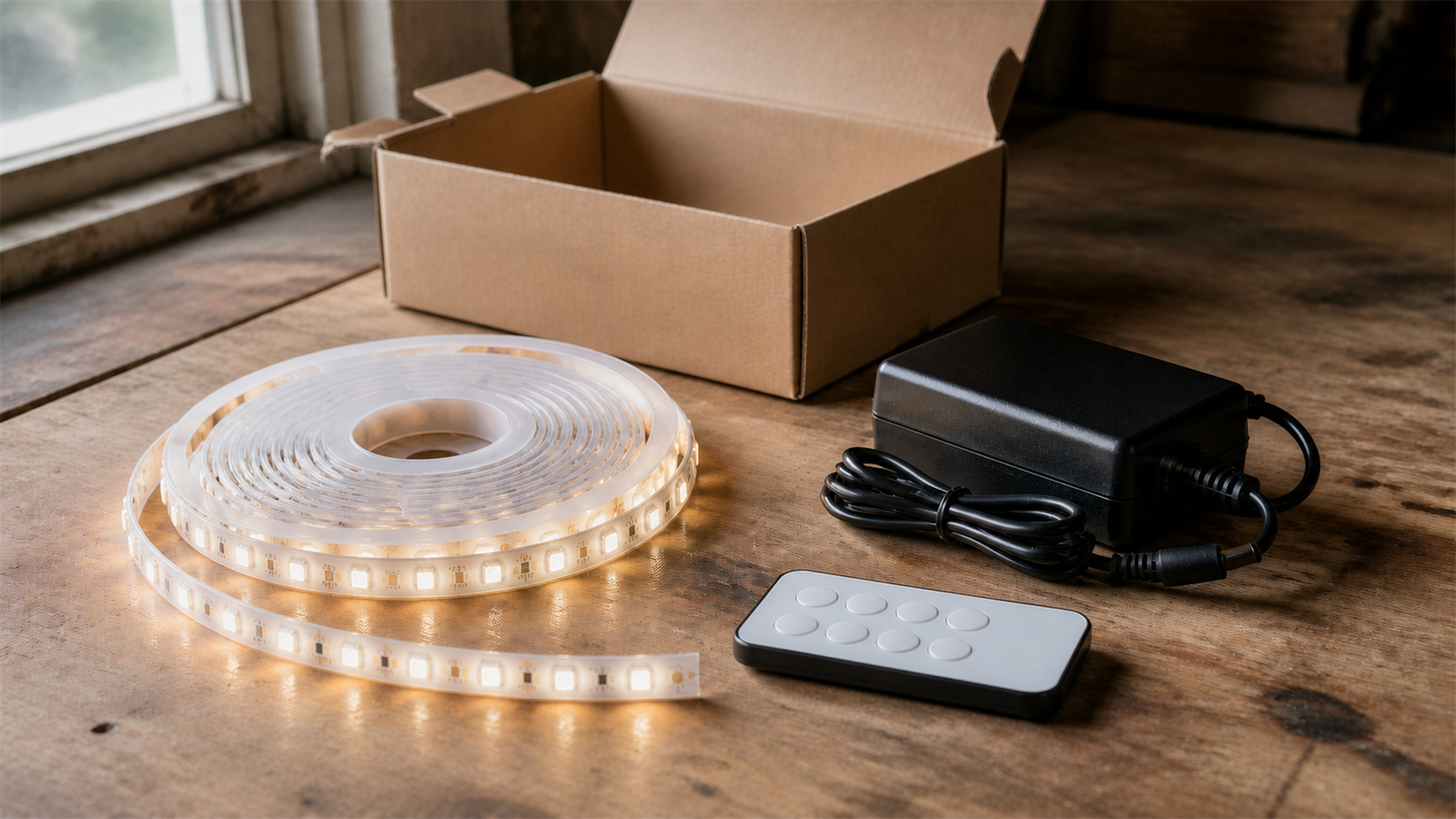

Die meisten Selbstbau-Lichtprojekte beginnen mit einer Rolle LED-Streifen, einem Netzteil und einer kleinen Fernbedienung aus derselben Packung. Das funktioniert, solange es bei einer Voute im Wohnzimmer bleibt. Sobald aber die Küche dazukommt, die Treppe, der Flur und irgendwann die Terrasse, wird aus dem einfachen Aufbau ein Sammelsurium: vier Fernbedienungen, drei Apps, zwei WLAN-Boxen, und niemand weiß mehr, welcher Kanal wohin gehört. An diesem Punkt lohnt der Blick auf ein Protokoll, das aus einer ganz anderen Ecke kommt. DMX512 wurde 1986 für Bühnenbeleuchtung entwickelt und steuert bis heute Scheinwerfer in Theatern, auf Konzertbühnen und in Fernsehstudios. Der Standard ist alt, unspektakulär und genau deshalb interessant: Er tut, was er soll, ohne Cloud, ohne Konto und ohne Updates, die morgens plötzlich das halbe Licht lahmlegen.

Was ein DMX-Controller eigentlich macht

Ein DMX-System besteht aus zwei Rollen. Es gibt einen Sender, der Steuerdaten erzeugt, und Empfänger, die diese Daten in Licht übersetzen. Der Sender kann ein Lichtpult sein, ein Rechner mit passender Software oder ein kleines Standalone-Gerät, das gespeicherte Szenen abspielt.

Der Empfänger ist der eigentliche Arbeiter im System. Ein LED DMX Controller von sk-led.com nimmt das digitale DMX-Signal entgegen und wandelt es in ein PWM-Signal um, mit dem sich LED-Streifen tatsächlich dimmen lassen. In der Praxis heißt das: Der Controller sitzt zwischen Netzteil und Streifen, bekommt über zwei Adern die Steuerinformation und regelt daraufhin die Helligkeit jedes einzelnen Kanals. Deshalb liest man für diese Geräte auch oft die Bezeichnung DMX-Decoder. Beides meint dasselbe.

Ein Universum, so heißt ein DMX-Strang im Fachjargon, umfasst 512 Kanäle. Jeder Kanal trägt einen Wert zwischen 0 und 255. Ein weißer Streifen belegt einen Kanal, ein RGB-Streifen drei, RGBW vier, RGBCCT fünf. Wer nachrechnet, merkt schnell, dass 512 Kanäle für ein Einfamilienhaus reichlich dimensioniert sind. Genau das ist der Punkt: Man baut das System einmal auf und erweitert es später, ohne alles umzuwerfen.

Der Unterschied zu Funk, WLAN und DALI

Funklösungen sind bequem. Kein Steuerkabel, schnelle Montage, Fernbedienung liegt bei. Der Preis dafür sind Reichweitenprobleme in Altbauwänden, Latenz bei mehreren Zonen und Geräte, die nach ein paar Jahren keine App-Updates mehr bekommen.

DMX geht den umgekehrten Weg und schickt die Daten über ein Kabel. Das kostet Aufwand beim Verlegen und liefert dafür eine Steuerung ohne Verzögerung. Wenn zehn Zonen gleichzeitig von Warmweiß auf Blau wechseln sollen, passiert das auch gleichzeitig und nicht in einer sichtbaren Welle durch den Raum. Das Signal ist außerdem unempfindlich gegen die Störungen, die sich im 2,4-GHz-Band inzwischen gegenseitig auf die Füße treten.

DALI, der Standard aus der Gebäudetechnik, spielt in einer benachbarten Liga. DALI adressiert einzelne Leuchten, meldet Störungen zurück und eignet sich gut für Bürogebäude mit Hunderten Deckenleuchten. Für schnelle Farbwechsel und Effekte ist DMX die passendere Wahl, weil es dafür gebaut wurde. Wer beide Welten in einem Gebäude hat, kann sie über Signalwandler koppeln. Solche Konverter kosten heute weniger als eine ordentliche Bohrmaschine.

Welcher Controller zu welchem Projekt passt

Die Auswahl wirkt auf den ersten Blick unübersichtlich, lässt sich aber auf ein paar Fragen eindampfen.

Zuerst die Spannung. Läuft die Installation auf 12 V oder 24 V Gleichspannung, kommt ein klassischer Decoder für 12 bis 48 V DC infrage. Sollen dagegen 230-V-Leuchtmittel geschaltet oder gedimmt werden, braucht es einen Triac-Dimmer für 230 V AC. Diese Geräte gehören in die Hände einer Elektrofachkraft, da führt kein Weg dran vorbei.

Dann die Kanalzahl. Ein 4-Kanal-Gerät steuert einen RGBW-Streifen oder vier separate einfarbige Zonen. Große Decoder mit 24, 32 oder 40 Kanälen decken ein komplettes Stockwerk ab und sparen Platz im Verteiler. Modelle mit 12 bis 40 Kanälen liegen preislich zwischen etwa 110 und 290 Euro, kleine Vierkanal-Decoder gibt es ab rund 25 Euro.

Wichtiger als die reine Kanalzahl ist der Strom pro Kanal. Ein Controller mit 4 A je Kanal bei 24 V verkraftet knapp 96 W pro Kanal. Ein Streifen mit 14 W pro Meter kommt damit auf gut sechs Meter. Rechnen Sie das vorher aus, nicht hinterher.

Für Installationen im Schaltschrank gibt es Hutschienen-Varianten. Sie sind nicht besser oder schlechter als Aufbaugeräte, sondern schlicht praktischer, wenn ohnehin ein Verteiler in der Nähe sitzt und die Optik unter der Abdeckung verschwinden soll.

Zwei Details, die im Datenblatt gern übersehen werden

Das erste ist die PWM-Frequenz. LED-Streifen werden gedimmt, indem sie sehr schnell ein- und ausgeschaltet werden. Liegt diese Frequenz niedrig, sieht das Auge nichts, die Handykamera aber sehr wohl: Im Video laufen dunkle Streifen durchs Bild. Wer sein Wohnzimmer filmt oder in der Werkstatt Videos aufnimmt, sollte auf Geräte mit einstellbarer PWM-Frequenz achten und sie oberhalb von einigen Kilohertz betreiben.

Das zweite ist die Auflösung. Mit 8 Bit stehen 256 Helligkeitsstufen zur Verfügung. Das reicht für den mittleren Bereich, wird im unteren Bereich aber sichtbar grob. Ein Controller mit 16-Bit-Dimmung kennt über 65.000 Stufen und schafft dadurch weiches Dimmen bis fast auf null, ohne dass das Licht in Stufen springt. Für indirekte Beleuchtung im Schlafzimmer merkt man den Unterschied sofort.

Ein dritter Begriff taucht in Produktbeschreibungen ständig auf: RDM. Dahinter steckt eine Erweiterung von DMX512, mit der die Kommunikation in beide Richtungen läuft. Der Controller meldet dem Sender seine Adresse, seinen Typ und seinen Status zurück. Bei drei Geräten im Haus ist das Komfort. Bei dreißig Geräten in einem Objekt spart es einen kompletten Arbeitstag, weil niemand mehr auf die Leiter muss, um Adressen abzulesen.

Wo sich der Aufwand wirklich lohnt

Ehrlich gesagt nicht bei jedem Projekt. Für eine einzelne indirekte Beleuchtung hinter dem Fernseher ist ein Funkempfänger schneller montiert und völlig ausreichend. DMX rechnet sich, sobald mehrere Zonen zusammenspielen sollen oder das Ergebnis über Jahre stabil laufen muss.

Typische Fälle aus der Praxis: eine Treppe, deren Stufen einzeln angesteuert werden. Eine Fassade, die abends auf Warmweiß und zu Anlässen auf Farbe wechselt. Eine Ladenfläche mit Lichtszenen für Vormittag, Nachmittag und Schaufensterbetrieb. Ein Hobbyraum mit Beamer, in dem das Licht auf Knopfdruck auf zehn Prozent fährt.

In all diesen Fällen sitzt der Decoder hinter der Wand, und davor liegt lediglich ein Taster oder ein kleines Bedienfeld. Die Technik verschwindet, das Ergebnis bleibt.

Was Sie neben dem Controller noch brauchen

Ein vollständiger Aufbau besteht aus fünf Teilen: einem Sender, der die Szenen erzeugt, dem DMX-Kabel für die Signalstrecke, dem Decoder als Übersetzer, einem Netzteil für die Stromversorgung und den LED-Streifen oder Leuchten selbst.

Beim Kabel wird gern gespart, und das rächt sich. DMX läuft über RS-485 und will eine Leitung mit rund 120 Ohm Wellenwiderstand sehen. Ein Mikrofonkabel funktioniert auf zwei Metern und macht auf zwanzig Metern Probleme, die sich als sporadisches Flackern zeigen und sich hervorragend dafür eignen, einen Samstagnachmittag zu ruinieren.

Beim Netzteil gilt eine simple Regel: Gesamtleistung aller Streifen berechnen und rund 20 Prozent Reserve draufrechnen. Ein dauerhaft an der Grenze laufendes Netzteil wird heiß, und Wärme ist der zuverlässigste Feind jeder LED-Installation.

DMX-Adressen und Kanäle ohne Fachchinesisch

DMX512-A überträgt in einem Universum bis zu 512 Slots. Im Alltag spricht fast jeder von Kanälen. Jeder Kanal enthält einen Wert von 0 bis 255: 0 kann „aus“ bedeuten, 255 volle Helligkeit. Was ein Wert auslöst, bestimmt das angeschlossene Gerät. Ein einfacher Dimmer braucht oft einen Kanal, ein RGB-Decoder drei und ein RGBW-Decoder vier.

Die Startadresse legt fest, ab welchem Kanal ein Empfänger zuhört. Ein RGBW-Decoder mit Startadresse 21 belegt typischerweise die Kanäle 21 bis 24. Der nächste Decoder darf bei 25 starten. Nutzt ein Gerät 16-Bit-Dimmung, belegen einzelne Funktionen zwei Kanäle: Grob- und Feinwert. Das macht sehr langsame Dimmfahrten sichtbar ruhiger, reduziert aber die Zahl der adressierbaren Funktionen.

Die aktuelle technische Grundlage ist ANSI E1.11 – DMX512-A. Das bidirektionale RDM nach ANSI E1.20 ergänzt Diagnose und Konfiguration, wenn Sender und Geräte es unterstützen.

Verkabelung: Linie statt passivem Y-Abzweig

Ein robuster DMX-Strang läuft vom Sender zum ersten Empfänger, von dort zum nächsten und endet am letzten Gerät mit einem 120-Ohm-Abschlusswiderstand. Passive Y-Abzweige erzeugen Signalreflexionen. Das kann lange unauffällig bleiben und dann als Flackern, falsche Farben oder sporadische Aussetzer auftauchen. Für eine sternförmige Hausverkabelung setzt man einen aktiven, galvanisch getrennten DMX-Splitter ein.

• Kabel: Verwenden Sie eine für RS-485/DMX geeignete Leitung mit 120 Ohm Wellenwiderstand. Mikrofonkabel ist trotz passendem Stecker nicht automatisch geeignet.
• Stecker: Der Standard sieht fünfpolige XLR-Verbindungen vor. Dreipolige Ausführungen sind am Markt verbreitet, können aber mit Audiokabeln verwechselt werden.
• Trennung: Kleinspannungs- und Netzspannungsseite sauber trennen. Netzteile, Decoder, Leitungsquerschnitt und Absicherung werden nach Leistung und Leitungslänge dimensioniert.
• Reserve: Freie Adern, Verteilerplatz und dokumentierte Adressen sparen später viel Sucharbeit.

Für feste Installationen behandelt ANSI E1.27-1 die Verwendung von Standard-DMX-Kabeln, E1.27-2 die Festverkabelung. Die Dokumentübersicht der ESTA führt die jeweils veröffentlichten Fassungen. Quelle: ESTA, veröffentlichte Control-Protocol-Standards

DMX, DALI, Zigbee oder WLAN: Welche Technik passt?

DMX ist von Haus aus eine Steuerstrecke, keine komplette Smart-Home-Logik. Für Wandtaster, Zeitpläne und Sprachsteuerung braucht es einen geeigneten Controller oder ein Gateway. Wer nur zwei dimmbare Leuchten steuern will, baut mit DMX schnell zu groß. Bei langen LED-Vouten, vielen Zonen oder synchronen Farbszenen spielt das System seine Stärken aus.

Praxisbeispiel: Vier Lichtzonen im Wohnzimmer

Angenommen, eine indirekte RGBW-Voute, zwei einfarbige Regalzonen und eine RGB-Leuchte sollen getrennt laufen. Der Kanalplan sieht dann so aus: Kanäle 1–4 für die Voute, Kanal 5 für Regal links, Kanal 6 für Regal rechts und Kanäle 7–9 für die Akzentleuchte. Neun Kanäle genügen. Die eigentliche Arbeit steckt nicht in der Zahl der Kanäle, sondern in Stromversorgung, Spannungsfall, Kühlung der LED-Streifen und sauberer Dokumentation.

Bei 24-Volt-Streifen sollte die Leistung jeder Zone vorab berechnet werden. Ein Streifen mit 14,4 W/m benötigt auf zehn Metern rechnerisch 144 W. Netzteilreserve, Einspeisepunkte und Kabelquerschnitt kommen hinzu. Lange Strecken nur an einem Ende einzuspeisen führt oft zu sichtbarem Spannungsabfall. Arbeiten an der 230-Volt-Seite gehören zur Elektrofachkraft; eine Elektroinstallation fachgerecht zu erneuern ist kein Lernfeld für Versuche unter Spannung.

Fehlersuche: Wenn Leuchten flackern oder falsch reagieren

1. Startadressen und Kanalmodus jedes Decoders mit dem Kanalplan abgleichen.
2. Prüfen, ob nur am letzten Teilnehmer ein passender Terminator sitzt.
3. Passive Abzweige entfernen oder durch einen aktiven Splitter ersetzen.
4. Datenleitung testweise von Leistungsleitungen und Schaltnetzteilen abrücken.
5. Geräte nacheinander zuschalten. So wird sichtbar, ab welchem Teilnehmer der Fehler beginnt.
6. Netzteilspannung unter Last am Anfang und Ende der LED-Strecke messen.

Fazit

DMX ist keine neue Technik und will auch keine sein. Genau darin liegt der Reiz für alle, die selbst bauen: Ein Standard von 1986, der weiterhin gepflegt wird, dessen Geräte untereinander kompatibel sind und der keinen Server irgendwo braucht. Wer die Kanäle einmal sauber geplant und die Adressen vergeben hat, hat ein Lichtsystem, das in zehn Jahren noch genauso reagiert wie am ersten Tag.

Und falls Sie beim Rechnen zwischen Kanälen, Ampere und Streifenlänge ins Stocken geraten: Die meisten Fachhändler schauen sich eine Skizze an und sagen Ihnen, ob der Plan trägt. Das kostet nichts und erspart die zweite Bestellung.
