Alte GROHE-Waschtischarmatur erkennen: Modelle und Ersatzteile

Eine alte GROHE-Waschtischarmatur wird am zuverlässigsten über ihre genaue Produktzuordnung identifiziert. Die Form des Hebels, das ungefähre Alter oder ein ähnlich aussehendes Foto reichen für eine sichere Ersatzteilbestellung nicht aus. Gesucht werden die Armaturen-Artikelnummer, die passende technische Zeichnung und daraus die konkrete Ersatzteilnummer.

Wenn diese Angaben fehlen, lässt sich die Suche trotzdem vorbereiten: mit Herstellerkennzeichnung, aussagekräftigen Fotos, äußeren Maßen und einer genauen Beschreibung des Fehlers. Dieser Ratgeber zeigt dir einen geordneten Weg vom unbekannten Wasserhahn zur belastbaren Teilezuordnung. Er enthält bewusst keine angeblich vollständige Bilderliste aller historischen Modelle und keine pauschale Universalkartusche.

Zuerst Hersteller und Armaturenart feststellen

Prüfe die sichtbare Kennzeichnung am Armaturenkörper oder Hebel, ohne die Oberfläche mit scharfen Werkzeugen zu bearbeiten. GROHE und hansgrohe sind unterschiedliche Marken. Ähnliche Namen führen bei der Suche schnell in den falschen Ersatzteilkatalog. Übernimm die Schreibweise deshalb genau und fotografiere das vorhandene Logo möglichst lesbar.

Ordne anschließend die Bauart ein: Hat die Armatur einen Mischhebel oder zwei getrennte Griffe? Sitzt sie auf dem Waschtisch oder kommt sie aus der Wand? Gibt es eine Zugstange für den Ablauf, einen herausziehbaren Auslauf oder andere Besonderheiten? Diese Merkmale grenzen die Suche ein, legen aber noch keine bestimmte Kartusche fest.

Notiere auch, ob ein kleines Gerät zur Warmwasserbereitung unter dem Waschbecken steht. Die Anschlussart muss bei einer Reparatur oder einem kompletten Austausch berücksichtigt werden. Eine äußerlich passende neue Armatur ist nicht automatisch für die vorhandene Installation geeignet. Bei unbekannter Ausführung sollte der Sanitärfachbetrieb die Zuordnung übernehmen.

Wo du nach einer Artikelnummer suchen kannst

Beginne mit Unterlagen, die keine Demontage erfordern: Rechnung, Montageanleitung, Verpackung, Renovierungsordner oder Dokumentation des Installateurs. Eine eindeutig zugeordnete Artikelnummer ist wertvoller als eine grobe Schätzung des Baujahrs. Prüfe allerdings, ob das Dokument tatsächlich zu diesem Waschplatz und nicht zu einer ähnlichen Armatur im zweiten Bad gehört.

Sichtbare Etiketten oder Kennzeichnungen im zugänglichen Bereich können ebenfalls helfen. Verwende bei Bedarf eine Taschenlampe und einen Spiegel. Löse keine Wasseranschlüsse, nur um nach einer Nummer zu suchen. Fotografiere gefundene Zeichen vollständig; einzelne Ziffern können mit einer Ersatzteil-, Produktions- oder anderen Kennzeichnung verwechselt werden.

Trenne die Nummern in deinen Notizen sauber: Die Artikelnummer der kompletten Armatur ist nicht automatisch die Bestellnummer einer Kartusche. Auch eine Positionsnummer in einer Zeichnung ist keine Bestellnummer. Diese Unterscheidung verhindert einen häufigen Fehler beim Einkauf über Suchmaschinen oder Händlerlisten.

Diese Merkmale helfen bei der Eingrenzung

Gute Fotos sparen Rückfragen

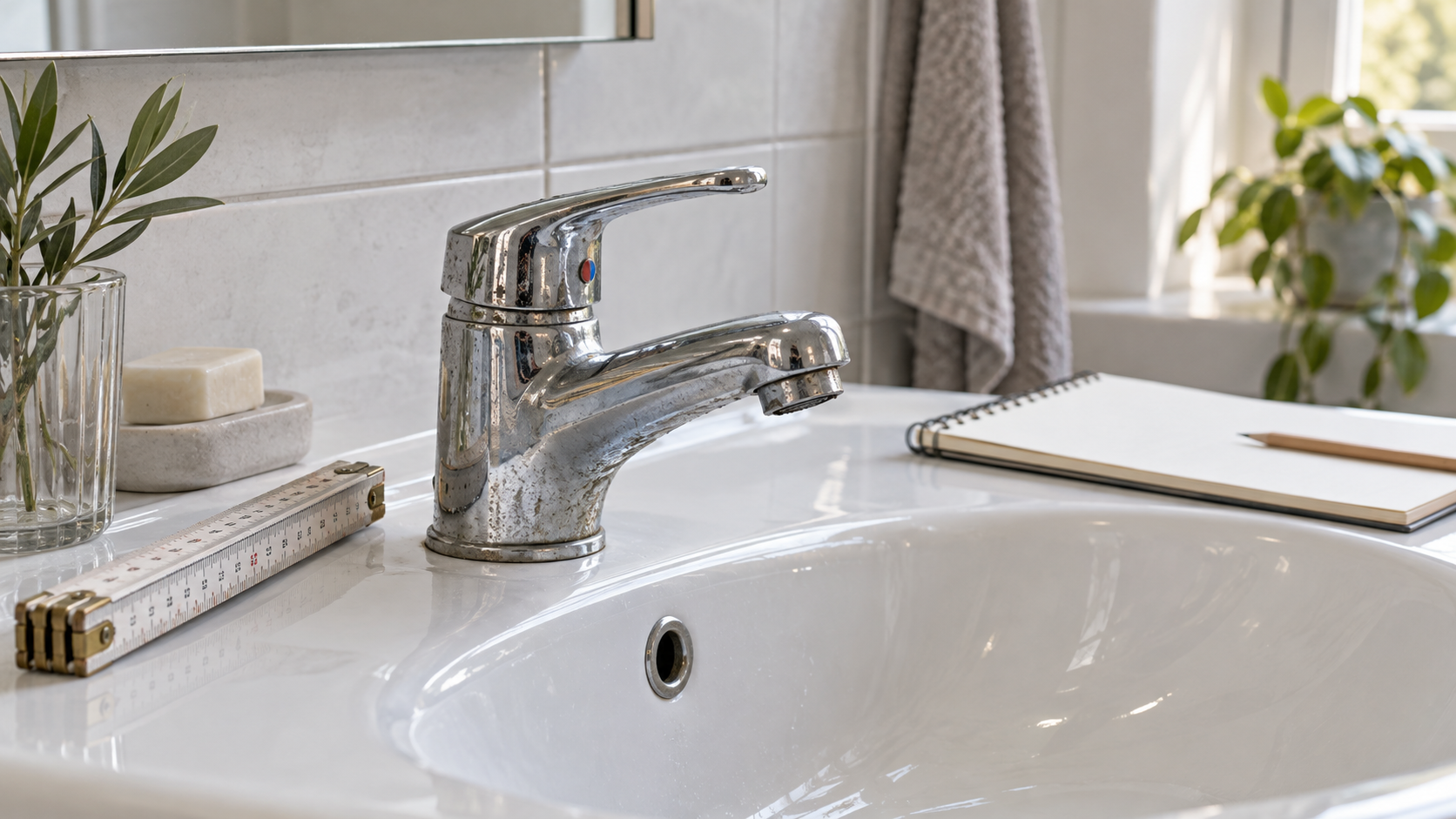

Reinige die sichtbare Oberfläche nur so weit, dass Form und Kennzeichnung erkennbar werden. Fotografiere den gesamten Wasserhahn, den Hebel von oben und die Seitenansicht. Sorge für gleichmäßiges Licht, damit Spiegelungen keine wichtigen Konturen verdecken. Ein weißes Tuch im Hintergrund kann unruhige Spiegelungen reduzieren, ohne dass du etwas an der Armatur verändern musst.

Lege für Maßfotos einen Zollstock neben das Bauteil, statt Maße aus der Perspektive zu schätzen. Miss die Gesamthöhe und die Ausladung möglichst nachvollziehbar. Schreibe dazu, von welchem Punkt aus du gemessen hast. Bei einer Serviceanfrage sind einige klare Bilder meist hilfreicher als viele fast identische unscharfe Nahaufnahmen.

Ergänze ein Foto des zugänglichen Bereichs unter dem Waschtisch, wenn es für die Anschlussart relevant ist. Private Gegenstände, Adressetiketten und andere unnötige Informationen gehören nicht in die Aufnahme. Ein Innenleben sollte nur dokumentiert werden, wenn es im Rahmen einer fachgerechten Untersuchung ohnehin geöffnet wurde.

Mit Produktunterlagen und Explosionszeichnung arbeiten

Suche auf der Herstellerseite nach der vollständigen Armaturen-Artikelnummer und öffne die zugehörige technische Produktinformation oder Ersatzteilübersicht. Vergleiche zuerst die Gesamtansicht und Ausführung. Wenn die Zeichnung deutlich von der vorhandenen Armatur abweicht, ist die Suche noch nicht abgeschlossen. Eine Trefferliste mit ähnlichem Namen reicht nicht als Bestätigung.

In einer Explosionszeichnung sind Bauteile räumlich auseinandergezogen dargestellt. Die Positionsangaben verweisen auf die zugehörige Teileliste. Übernimm die Bestellnummer aus dieser Liste und prüfe Hinweise auf Varianten oder Änderungen. Bei Unklarheiten hilft eine schriftliche Bestätigung durch Hersteller oder Fachhandel, die sich ausdrücklich auf deine identifizierte Armatur bezieht.

Ein konkretes Beispiel zeigt die Grenzen allgemeiner Altersangaben: GROHE führt die Kartusche 07000000 mit der Bezeichnung „ab Bj. 1974“ und nennt Euromix und Ladylux. Das bedeutet nicht, dass sie in jede GROHE-Armatur passt, die irgendwann nach 1974 eingebaut wurde. Die genaue Produktzuordnung bleibt notwendig.

Infografik: Vom unbekannten Modell zum passenden Teil

Das Fehlerbild richtig beschreiben

Unterscheide, wo Wasser austritt. Tropft es bei geschlossenem Hebel aus dem Auslauf? Wird es am Hebel feucht? Steht Wasser am Sockel oder unter dem Waschbecken? Diese Beobachtungen führen zu unterschiedlichen Prüfungen. Wische die zugängliche Oberfläche trocken und beobachte vorsichtig, ohne eine erkennbare Undichtigkeit unnötig lange weiterlaufen zu lassen.

Auch geringer Durchfluss ist nicht automatisch ein Kartuschenschaden. Beschreibe, ob warmes und kaltes Wasser gleichermaßen betroffen sind und ob das Problem plötzlich oder schleichend entstand. Für die allgemeine Fehlersuche bietet der Artikel Wasserhahn tropft: Ursachen und nächste Schritte eine ergänzende Orientierung.

Bei Wasser im Unterschrank oder an einem Anschluss sollte die Leckage zeitnah fachlich geprüft werden. Vermeide weitere Demontage, wenn sich die Wasserversorgung nicht zuverlässig absperren lässt. Der Wunsch, eine Teilenummer zu finden, ist kein Grund, eine intakte Verbindung unter Druck zu öffnen.

Checkliste für die Anfrage beim Service

• Hersteller und erkannte Produktbezeichnung nennen.
• Alle vorhandenen Artikelnummern mit Herkunft aufführen.
• Ungefähres Einbaualter als Schätzung kennzeichnen.
• Klare Fotos von Gesamtansicht, Hebel und Kennzeichnung beifügen.
• Äußere Maße und Besonderheiten der Ausführung notieren.
• Leckstelle oder Funktionsstörung genau beschreiben.
• Um Zuordnung der passenden Ersatzteilnummer bitten.

Eine brauchbare Anfrage könnte lauten: „Ich suche ein Ersatzteil für die abgebildete GROHE-Waschtischarmatur. Die Rechnung fehlt, das Einbaujahr ist nur ungefähr bekannt. Bei geschlossenem Hebel tropft Wasser aus dem Auslauf. Bitte helfen Sie bei der Modellzuordnung und nennen Sie die passende technische Unterlage.“ Das ist präziser als die Behauptung, eine bestimmte Kartusche sei bereits sicher defekt.

Reparieren oder die Armatur ersetzen?

Die Entscheidung hängt vom Zustand der gesamten Armatur, der Verfügbarkeit passender Teile und dem Arbeitsaufwand ab. Eine noch gut erhaltene Armatur mit eindeutig zugeordnetem Ersatzteil kann ein sinnvoller Reparaturkandidat sein. Starke Korrosion, mehrere Undichtigkeiten oder beschädigte Anschlüsse können die Abwägung verändern. Eine pauschale Altersgrenze hilft dabei wenig.

Vergleiche bei Angeboten den vollständigen Umfang: Ersatzteil, notwendige Dichtungen, Arbeitszeit und Funktionskontrolle. Beim Komplettaustausch kommen die Eignung für die vorhandene Warmwasserversorgung und die Montageverhältnisse hinzu. Ein niedriger Onlinepreis für einen Wasserhahn sagt noch nichts über die Gesamtkosten einer passenden Lösung aus.

Verfügbarkeit ist keine dauerhafte Garantie. Ein heute aufgeführtes Teil kann je nach Ausführung und Lieferweg anders verfügbar sein. Lass deshalb vor dem Zerlegen klären, ob das tatsächlich benötigte Ersatzteil beschafft werden kann. So bleibt ein grundsätzlich nutzbarer Waschplatz nicht unnötig lange außer Betrieb.

Typische Fehlkäufe vermeiden

Bestelle nicht allein nach einem ähnlich geformten Hebel. Über die Jahre können innerhalb einer Serie verschiedene Ausführungen existieren, und äußere Teile können bereits früher ersetzt worden sein. Ein Produktfoto aus einem Shop dient daher nur als Anhaltspunkt. Maßgeblich ist die nachvollziehbare Zuordnung in den Herstellerunterlagen.

Verlasse dich auch nicht nur auf einen gemessenen Kartuschendurchmesser. Befestigung, Wasserwege, Dichtflächen und Bedienaufnahme können sich unterscheiden. Eine ähnliche Größe beweist keine Austauschbarkeit. Unbekannte Dichtungen werden nicht mit beliebigen Materialien ergänzt, und Keramikflächen werden nicht auf Verdacht abgeschliffen.

Bewahre nach einer erfolgreichen Reparatur die bestätigte Artikelnummer, die Ersatzteilnummer und die technische Zeichnung digital auf. Notiere das Reparaturdatum und den ausgeführten Umfang. Beim nächsten Problem beginnt die Suche dann mit belastbaren Angaben. Ein kleines beschriftetes Foto im Renovierungsordner ist dafür oft schon ausreichend.

Nach der Reparatur kontrollieren

Eine fachgerechte Reparatur endet mit einer Funktions- und Dichtheitskontrolle. Dabei werden nicht nur der Auslauf, sondern auch die bearbeiteten Verbindungen betrachtet. Lass dir erklären, welche Teile ersetzt wurden und welche Beobachtungen in den folgenden Tagen sinnvoll sind. Ein trockener Waschtisch direkt nach dem Einbau sagt allein noch wenig über einen versteckten Anschluss aus.

Prüfe zugängliche Bereiche anschließend gelegentlich auf Feuchtigkeit, ohne Verbindungen nachzuziehen oder Abdeckungen unnötig zu öffnen. Bei neuen Auffälligkeiten kontaktiere den ausführenden Betrieb mit der Dokumentation. Eine genaue Beschreibung hilft auch dann, wenn der ursprüngliche Fehler verschwunden ist und ein anderes Symptom auftritt.

Bestellangaben vor dem Kauf abgleichen

Kontrolliere die bestätigte Teilenummer Zeichen für Zeichen mit dem angebotenen Artikel. Eine verkürzte Händlerüberschrift kann mehrere ähnliche Ausführungen zusammenfassen. Prüfe deshalb die vollständige Beschreibung und den Lieferumfang. Ist ein benötigtes Dichtungsset nicht enthalten, muss das vor dem Reparaturtermin geklärt werden. Bewahre die schriftliche Zuordnung zusammen mit der Bestellung auf.

Bei einem vorgeschlagenen Nachfolgeartikel sollte der Anbieter die Ersetzung nachvollziehbar bestätigen. Eine bloße Aussage wie „passt normalerweise“ lässt die entscheidende Frage offen. Bitte um Bezug auf die genaue Armatur oder die bisherige Teilenummer. So kannst du zwischen einer dokumentierten Ersatzlösung und einer Vermutung unterscheiden, bevor Verpackungen geöffnet oder Bauteile eingebaut werden.

FAQ – Häufige Fragen zu alten GROHE-Modellen

Erkenne ich das Modell allein am Aussehen?

Das Aussehen grenzt die Suche ein, liefert aber keine sichere Ersatzteilzuordnung. Ähnliche Serien und verschiedene Baujahre können unterschiedliche Teile benötigen. Bestätige das Modell über Unterlagen, Zeichnung oder Herstellerservice.

Ist die Nummer auf einem Ersatzteil die Armaturen-Artikelnummer?

Nicht unbedingt. Armatur, Einzelteil und Zeichnungsposition haben unterschiedliche Kennzeichnungen. Notiere, wo du eine Nummer gefunden hast, und lasse sie im Zweifel zuordnen.

Passt eine Kartusche für alte GROHE-Armaturen immer?

Nein. Auch eine breite Altersbeschreibung ersetzt keine Kompatibilitätsprüfung. Die konkrete Ersatzteilnummer muss zur identifizierten Armatur und ihrer Variante passen.

Was mache ich ohne Rechnung und Modellnummer?

Dokumentiere Marke, Bauart, Gesamtansicht, Details und äußere Maße. Wende dich damit an den Hersteller oder einen Sanitärfachbetrieb. Demontiere nicht auf Verdacht wasserführende Teile, nur um die Suche zu beginnen.

Lohnt sich die Reparatur einer alten Waschtischarmatur?

Das hängt von Zustand, passender Teileverfügbarkeit und Gesamtaufwand ab. Lass Reparatur und geeigneten Ersatz mit vergleichbarem Leistungsumfang gegenüberstellen. Das Alter allein entscheidet nicht.

Quellen und weitere Unterlagen

Für die Suche helfen die GROHE-Ersatzteilsuche, die GROHE-FAQ zu Waschtischarmaturen und als konkretes Beispiel die Produktinformation zur Kartusche 07000000. Stand: Oktober 2026.
