Drohnenvermessung vor dem Bau: Wie präzise Geländedaten Zeit und Kosten sparen

Welche Geländedaten braucht es beim Bebauungsplan? Wer ein Grundstück bebauen oder ein Bestandsgebäude sanieren will, benötigt belastbare Maße. Falsche Höhenangaben führen zu falsch kalkulierten Erdarbeiten, Nachträgen und Verzögerungen im Bauablauf. Die Drohnenvermessung liefert dafür eine Datengrundlage, die sich bei vielen Projekten schneller erheben lässt als mit Tachymeter und Maßband allein. Wie das Verfahren funktioniert, wo es sich lohnt und wo man bei Planung und Genehmigung aufpassen sollte, lesen Sie hier.

Vermessung mit Drohne: Funktionsweise und Datenbasis

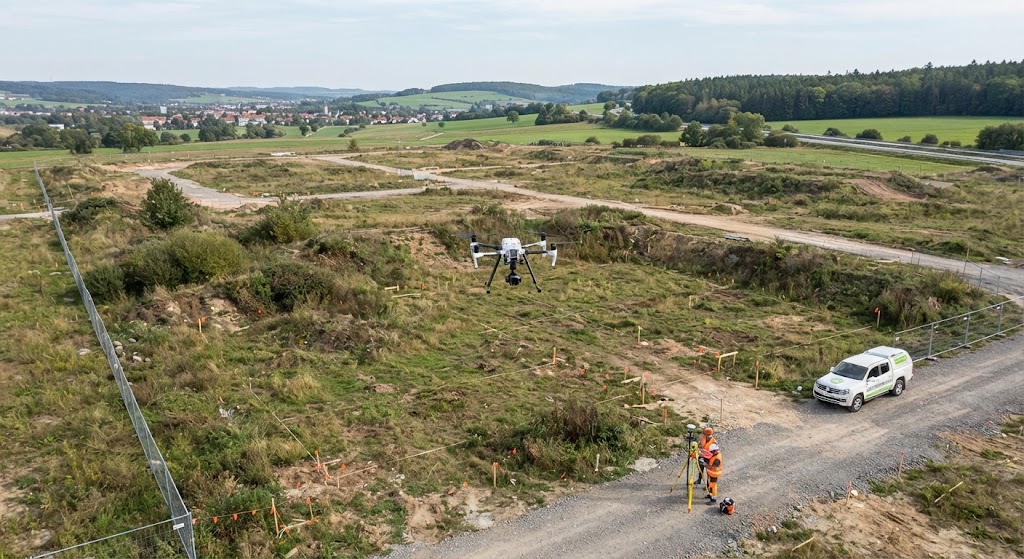

Bei der Vermessung mit Drohne überfliegt ein unbemanntes Fluggerät das Areal nach einem vorab programmierten Raster. Die Kamera nimmt dabei hunderte Bilder mit hoher Überlappung auf, meist 70 bis 80 Prozent in Flug- und Querrichtung. Aus diesen Aufnahmen berechnet eine Software per Drohnen-Photogrammetrie eine Punktwolke, aus der ein 3D-Geländemodell, ein Orthofoto und Höhenlinien entstehen. Alternativ erfassen LiDAR-Sensoren die Oberfläche per Laserimpuls. Das ist bei Bewuchs sinnvoll, weil Laserstrahlen Lücken im Blätterdach durchdringen und so den Boden darunter erreichen können.

Gegenüber der rein terrestrischen Messung liegt der Vorteil in der Datendichte. Ein Tachymeter erfasst einzelne Punkte, eine Drohne liefert je nach Flughöhe und Kamera mehrere hundert bis über tausend Punkte pro Quadratmeter. Bei größeren Flächen verkürzt sich zudem die Zeit im Gelände deutlich. Wie groß die Ersparnis ausfällt, hängt von Fläche, Bewuchs und Zielgenauigkeit ab.

Gerade im Raum Stuttgart bietet sich das Verfahren an, weil Hanglagen und Halbhöhenlagen die Begehung mit klassischen Instrumenten aufwendig machen. Wer eine Drohnenvermessung Stuttgart beauftragt, bekommt die Topografie in einem Arbeitsgang erfasst, statt Steilstücke mühsam einzeln abzugehen. Anbieter wie Drohnenvermessung Stuttgart decken dabei die Befliegung ebenso ab wie die Auswertung der Daten.

Einsatzbereiche auf der Baustelle und im Bestand

Geländeaufnahme und Höhenmodelle. Vor der Planung dient das digitale Geländemodell als Grundlage für Entwässerung, Zufahrten und Gründung. Architekten können Schnitte und Gefälle direkt im Modell ableiten, statt sich auf wenige Messpunkte zu stützen. Amtliche Höhendaten stellt das Landesamt für Geoinformation und Landentwicklung Baden-Württemberg bereit, sie ersetzen bei Bauvorhaben mit hohen Genauigkeitsanforderungen aber nicht immer eine aktuelle Aufnahme vor Ort.

Massenermittlung. Aushub, Aufschüttungen und Haufwerke lassen sich über den Vergleich zweier Geländemodelle berechnen. Die Differenz zwischen Ausgangs- und Ist-Zustand ergibt das Volumen. Das hilft bei der Abrechnung von Erdarbeiten, weil beide Seiten dieselbe Datengrundlage prüfen können.

Baufortschritt. Regelmäßige Flüge dokumentieren den Stand großer Baustellen. Soll-Ist-Vergleiche gegen das Planungsmodell machen Abweichungen früh sichtbar.

Dächer und Fassaden. Für die digitale Bestandsaufnahme von Gebäuden liefert die Drohne Ansichten und Maße, ohne dass Gerüst oder Hubsteiger nötig sind. Das senkt das Absturzrisiko und spart bei der Angebotserstellung den ersten Ortstermin auf dem Dach. Für Sanierungen, bei denen Dachflächen, Gauben oder Schornsteine aufgemessen werden müssen, ist das ein praktischer Vorteil für Dachdecker, Zimmerer und Energieberater.

Genauigkeit, Recht und Wetter

Wie zentimetergenaue Ergebnisse entstehen

Die Güte der Daten hängt von der Georeferenzierung ab. Zwei Methoden sind gängig. Bei Passpunkten (Ground Control Points, GCPs) werden markierte Punkte am Boden per GNSS oder Tachymeter eingemessen und in der Auswertung als Referenz genutzt. RTK-fähige Drohnen korrigieren ihre Position schon während des Flugs über ein Korrekturdatennetz, in Baden-Württemberg etwa über den Dienst SAPOS. Mit beiden Verfahren lassen sich Lagegenauigkeiten im Bereich weniger Zentimeter erreichen, die Höhengenauigkeit liegt meist etwas darunter. Für Vermessungen mit amtlichem Charakter, etwa Lageplänen für Bauanträge, bleibt weiterhin die Beteiligung eines öffentlich bestellten Vermessungsingenieurs erforderlich.

Rechtliche Rahmenbedingungen

Der Betrieb richtet sich nach der EU-Durchführungsverordnung 2019/947 und der deutschen Luftverkehrs-Ordnung. Drohnen ab 250 Gramm benötigen eine Betreiber-ID, der Pilot einen Kompetenznachweis. Die maximale Flughöhe in der offenen Kategorie beträgt 120 Meter über Grund. Im Stuttgarter Raum spielt die Nähe zum Flughafen eine Rolle, hinzu kommen Krankenhäuser mit Hubschrauberlandeplätzen und dicht bebaute Quartiere. Geografische Zonen und Beschränkungen zeigt die Karte der Digitalen Plattform Unbemannte Luftfahrt. Je nach Lage ist eine Ausnahmegenehmigung oder Abstimmung mit der zuständigen Stelle nötig, was Vorlauf kostet.

Wetter

Starker Wind, Regen und dichter Nebel schränken Flüge ein. Auch tiefstehende Sonne mit langen Schatten kann die Bildqualität mindern. Gute Dienstleister planen deshalb Ausweichtermine ein, was bei engen Bauzeitenplänen im Terminplan berücksichtigt werden sollte.

Ablauf einer Drohnenvermessung

1. Zuerst wird der Luftraum geprüft, Genehmigungen werden eingeholt und die Anforderungen an Genauigkeit und Datenformat geklärt.
2. Vor Ort setzt das Team Passpunkte und startet den automatisierten Flug. Je nach Fläche dauert das wenige Stunden.
3. Im Post-Processing entstehen Punktwolke, 3D-Geländemodell und Orthofoto. Diese Rechenphase dauert oft länger als der Flug selbst.
4. Datenübergabe. Das Ergebnis liegt als CAD- oder GIS-Datei vor, etwa als DXF, DWG, LAS oder GeoTIFF, und kann direkt in die Planungssoftware übernommen werden.

Wer ein Bauvorhaben plant, sollte die Vermessung früh im Projekt ansetzen. Eine kurze Anfrage mit Lage, Flächengröße und gewünschtem Ergebnis genügt meist, damit ein Anbieter Aufwand und Termin einschätzen kann. So steht das Geländemodell bereit, bevor Entwurf, Ausschreibung und Erdarbeiten darauf aufbauen. Gleichzeitig lassen sich Abweichungen vom Gelände früh erkennen, sodass Planer die Kosten realistischer kalkulieren und spätere Änderungen vermeiden.
